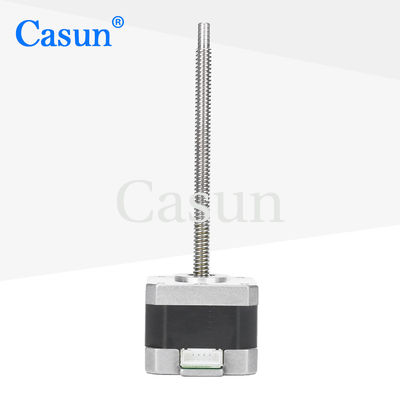

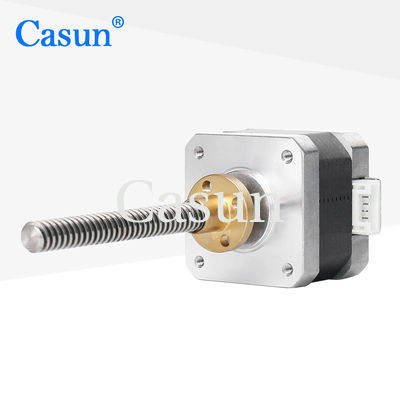

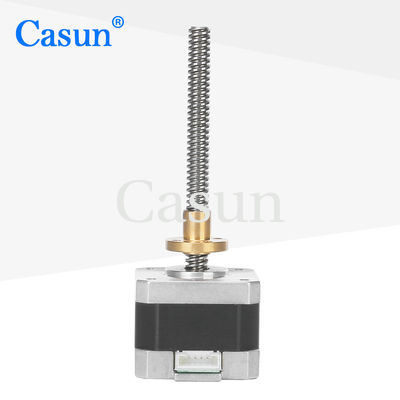

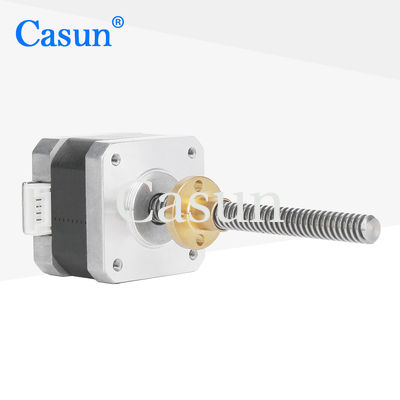

Γραμμικός Nema 17 42SHD0003-85NK Στάππερ κινητήρας με 4 μολύβδιες βίδες αιχμαλωτισμένη 2 φάση για laser CNC και 3D εκτυπωτή

Γραμμικός Nema 17 42SHD0003-85NK Στάππερ κινητήρας με 4 μολύβδιες βίδες αιχμαλωτισμένη 2 φάση για laser CNC και 3D εκτυπωτή

Ονομασία μάρκας:	Casun
Αριθμός μοντέλου:	42SHD0003-85NK
Επικαιροποίηση:	1 τεμ
Τιμή:	$12.8-$15
Όροι πληρωμής:	L/C, D/A, D/P, T/T
Δυνατότητα Προμήθειας:	40000+PCS+μήνας

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Πιστοποίηση:

CE,ROHS,ISO

Γωνία βήματος:

Ροπή συγκράτησης:

260mN.m

Ρεύμα:

Μέγεθος κινητήρα:

42 χλστ

Στέλεχος:

Άξονας βίδας 85mm Μήκος

Φάση:

Ονομαστική τάση:

Ροπή ανασχετικών συσκευών:

12mN.m

Προσαρμοσμένο:

Ο κινητήρας μπορεί να σχεδιαστεί και να κατασκευαστεί με εξατομικευμένο αίτημα.

Συσκευασία λεπτομέρειες:

Κουτί: 210x190x70mm

Δυνατότητα προσφοράς:

40000+PCS+μήνας

Επισημαίνω:

42SHD0003-85NK Κύρια βίδα βήμα κινητήρα

Γραμμικός μηχανής Nema 17

2 φάσεις μολύβδου βίδα βήμα κινητήρα

Περιγραφή προϊόντων

Γραμμικός κινητήρας Nema 17 42SHD0003-85NK με ενσωματωμένη βίδα κίνησης

Αυτός ο δίφασος κινητήρας βηματισμού είναι ειδικά σχεδιασμένος για εφαρμογές CNC, λέιζερ και 3D εκτυπωτών, διαθέτοντας ενσωματωμένη βίδα κίνησης για άμεση μετατροπή γραμμικής κίνησης.

Επισκόπηση προϊόντος

Ο κινητήρας βηματισμού Casun 42×42×34mm NEMA 17 Captive παρέχει ρεύμα 0.4A και ροπή συγκράτησης 0.26N.m με πιστοποίηση CE. Αυτή η σειρά υβριδικών κινητήρων βηματισμού προσφέρει ισχυρή ροπή συγκράτησης σε συμπαγή μορφή, ιδανική για εφαρμογές με περιορισμένο χώρο, διατηρώντας παράλληλα υψηλή ακρίβεια τοποθέτησης.

Βασικά χαρακτηριστικά

Διαθέσιμοι σε διπολικές ή μονοπολικές εκδόσεις
Υβριδική κατασκευή κινητήρα βηματισμού για αξιόπιστη απόδοση
Τυπικό πλαίσιο NEMA 17 για εύκολη ενσωμάτωση
Διαθέσιμο σε μονό ή διπλό άξονα
Η ενσωματωμένη βίδα κίνησης εξαλείφει τα εξωτερικά εξαρτήματα μετάδοσης
Πιστοποίηση ασφαλείας CE και συμμόρφωση με RoHS
Προσαρμόσιμα μήκη βίδας και διαδρομής
Διαθέσιμη μηχανική υποστήριξη εντός 48 ωρών

Διαστάσεις

Προδιαγραφές κινητήρα

Γωνία βήματος	1.8°
Μέγεθος πλαισίου	42 mm
Αριθμός φάσεων	2 Φάσεις
Ονομαστικό ρεύμα	0.4 A
Ροπή συγκράτησης	260 mN.m
Αντίσταση	30 ohm
Επαγωγή	37 mH
Αδράνεια ρότορα	38 g-cm²
Βάρος κινητήρα	0.2 kg
Αριθμός καλωδίων	4
Σύνδεση	Διπολική

Προδιαγραφές λειτουργίας

Μέγιστη θερμοκρασία	80°C μέγιστο
Θερμοκρασία περιβάλλοντος	-20°C έως 50°C
Θερμοκρασία αποθήκευσης	-20°C έως 100°C
Εύρος υγρασίας	85% ή λιγότερο, χωρίς συμπύκνωση
Μόνωση σύρματος μαγνήτη	Κλάση Β 130°C
Αντίσταση μόνωσης	100M Ohm στα 500 VDC
Διηλεκτρική αντοχή	500 VDC για 1 λεπτό
Ακτινική απόκλιση άξονα	0.02 Μέγ. (φορτίο 450g)
Αξονική απόκλιση άξονα	0.08 Μέγ. (φορτίο 450g)
Μέγ. ακτινική δύναμη	28N (20mm από τη φλάντζα)
Μέγ. αξονική δύναμη	10N

Διαθέσιμες διαμορφώσεις

Αυτός ο κινητήρας είναι διαθέσιμος σε διάφορα μήκη σώματος (41mm, 54mm, 76mm, 83mm, 100mm) με πολλαπλές επιλογές διαμέτρου βίδας, βήματος και μήκους για να καλύψουν τις συγκεκριμένες απαιτήσεις της εφαρμογής σας.

Εάν ο τυπικός μας κινητήρας δεν μπορεί να καλύψει τις ανάγκες σας, μπορούμε να προσαρμόσουμε τον κινητήρα σύμφωνα με τις απαιτήσεις σας. Το προσαρμοσμένο περιεχόμενο περιλαμβάνει ειδικούς άξονες, παραμέτρους περιέλιξης, διαστάσεις εγκατάστασης, καλώδια με ειδικές απαιτήσεις, συνδετήρες και άλλα.

Προαιρετικά αξεσουάρ

Κωδικοποιητής

Φρένο

Μειωτήρας

Άξονας

Παρακαλούμε κάντε κλικ στο κουμπί "Λήψη προσφοράς" παρακάτω για να μας πείτε τις απαιτήσεις σας
