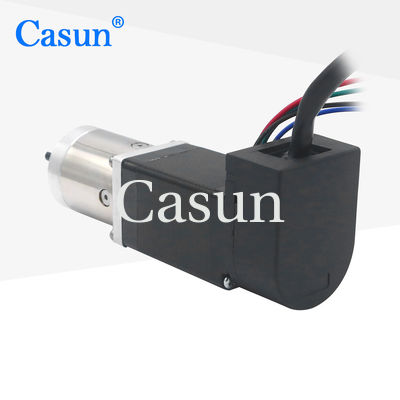

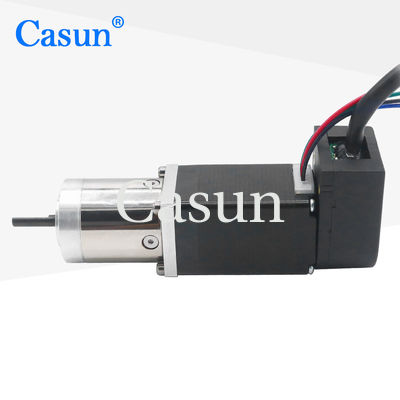

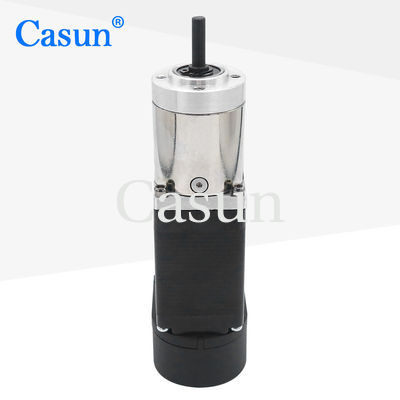

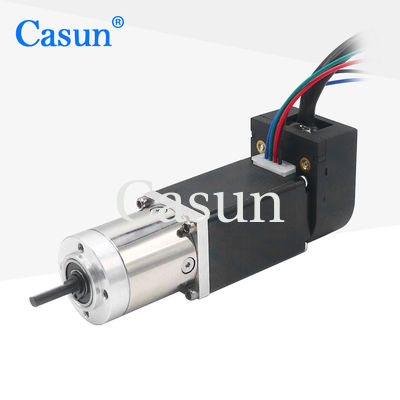

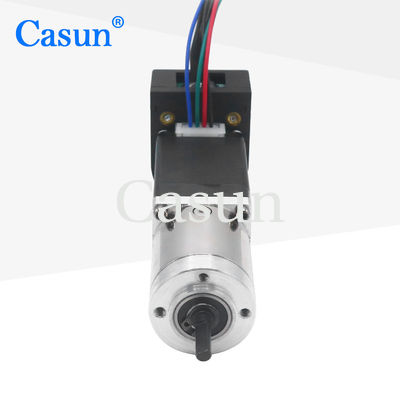

Μεγάλη ροπή NEMA 11 βήμα κινητήρα 28 * 28 * 45mm 0,67A με κωδικοποιητή 10 1 αναλογία μείωσης

Μεγάλη ροπή NEMA 11 βήμα κινητήρα 28 * 28 * 45mm 0,67A με κωδικοποιητή 10 1 αναλογία μείωσης

Ονομασία μάρκας:	Casun
Αριθμός μοντέλου:	28SHD4401-19GQ
Επικαιροποίηση:	1 τεμ
Τιμή:	$27.23-$30.23
Όροι πληρωμής:	D/a, t/t, l/c, d/p
Δυνατότητα Προμήθειας:	40000+PCS+μήνας

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,ROHS,ISO

Λέξεις κλειδιά:

βηματικός κινητήρας με γρανάζια

Δυναμικό:

4.56V συνεχές ρεύμα

Γωνία βήματος (μοίρες):

1,8 Βαθμός

Προσαρμοσμένο:

Ο κινητήρας μπορεί να σχεδιαστεί και να κατασκευαστεί με εξατομικευμένο αίτημα.

Αναλογία εργαλείων:

19:1

Ροπή συγκράτησης:

95mN.m

Συσκευασία λεπτομέρειες:

Καρτόνι: 36x29x14cm

Δυνατότητα προσφοράς:

40000+PCS+μήνας

Επισημαίνω:

Μεγάλη ροπή NEMA 11 βήμα κινητήρα

282845mm NEMA 11 βήμα κινητήρα

Περιγραφή προϊόντων

Βηματικός Κινητήρας Υψηλής Ροπής NEMA 11 28×28×45mm 0.67A με Κωδικοποιητή Λόγο Μείωσης 10:1

Συνδυάζοντας τον ακριβή έλεγχο του βηματικού κινητήρα και τη δυνατότητα ανάδρασης του κωδικοποιητή, αυξάνοντας παράλληλα τη ροπή μέσω του μειωτήρα. Ο κωδικοποιητής παρέχει ανάδραση θέσης σε πραγματικό χρόνο, η οποία μπορεί να βελτιώσει περαιτέρω την ακρίβεια τοποθέτησης του κινητήρα.

Χαρακτηριστικά

Διαθέσιμες εκδόσεις διπολικές ή μονοπολικές
Υβριδική κατασκευή βηματικού κινητήρα
Διαθέσιμο σε εκδόσεις μονής ή διπλής άξονα
Κάθε μοντέλο βηματικού κινητήρα είναι προσαρμόσιμο σε διάφορες εφαρμογές
Αναζητούνται αντιπρόσωποι!

Διαστάσεις

Προδιαγραφές Κινητήρα

Παράμετρος	Τιμή
Γωνία Βήματος	1.8°
Μέγεθος Πλαισίου	28mm
Αριθμός Φάσης	2 Φάσεις
Ονομαστικό Ρεύμα	0.67Amp
Ροπή Συγκράτησης	95mN.m
Αντίσταση	6.8ohm
Επαγωγή	4.9mH
Αδράνεια Ρότορα	9g-cm²
Βάρος Κινητήρα	0.16kg
Λόγος Μείωσης Γρανάζων	19.2:1
Σύνδεση	Διπολική

Προδιαγραφές Λειτουργίας

Κινητήρας

Γωνία Βήματος: 1.8°
Μέγιστη Θερμοκρασία: 80°C μέγιστο
Θερμοκρασία Περιβάλλοντος: -20°C έως 50°C
Θερμοκρασία Αποθήκευσης: -20°C έως 100°C
Εύρος Υγρασίας: 85% ή λιγότερο, χωρίς συμπύκνωση
Μόνωση Μαγνητικού Σύρματος: Κλάση Β 130°C
Αντίσταση Μόνωσης: 100M Ohm στα 500 VDC
Διηλεκτρική Αντοχή: 500 VDC για 1 λεπτό

Κιβώτιο Γρανάζων

Υλικό Περιβλήματος: Μέταλλο
Ρουλεμάν Εξόδου: Ρουλεμάν
Μέγιστο Ακτινικό Φορτίο (12mm από φλάντζα): ≤80N
Μέγιστο Αξονικό Φορτίο Άξονα: ≤30N
Ακτινική Τζόγος Άξονα (κοντά στη φλάντζα): ≤0.06mm
Αξονική Τζόγος Άξονα: ≤0.3mm
Κενό (Backlash) χωρίς φορτίο: 1.5°

Υπομοντέλα

Μήκος Κινητήρα	Μήκος Κιβωτίου Γρανάζων	Λόγος	Απόδοση
34 mm	27.2 mm	3.71	90%
40 mm		5.18	90%
48 mm		13.76	80%
60 mm		19.2	80%
26.8 mm	42.7 mm	51	70%
42.7 mm	42.7 mm	71	70%
42.7 mm	42.7 mm	99.5	70%
42.7 mm	42.7 mm	139	70%

Επιλογές Προσαρμογής

Εάν ο τυπικός μας κινητήρας δεν καλύπτει τις ανάγκες σας, μπορούμε να προσαρμόσουμε τον κινητήρα σύμφωνα με τις απαιτήσεις σας. Το προσαρμοσμένο περιεχόμενο περιλαμβάνει, αλλά δεν περιορίζεται σε, ειδικούς άξονες, παραμέτρους περιέλιξης, διαστάσεις εγκατάστασης, καλώδια με ειδικές απαιτήσεις, συνδετήρες κ.λπ.

Κωδικοποιητής

Φρένο

Κιβώτιο Γρανάζων

Άξονας

Λήψη Προσφοράς
