Τόπος καταγωγής | Κίνα |
Μάρκα | Casun |
Πιστοποίηση | CE,ROHS,ISO |
Αριθμό μοντέλου | P35SHD4127-19GQ |

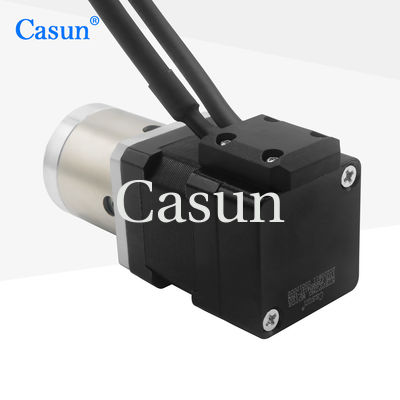

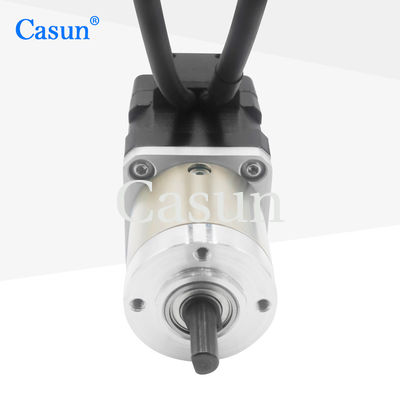

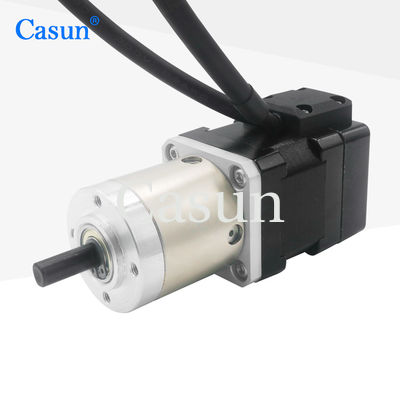

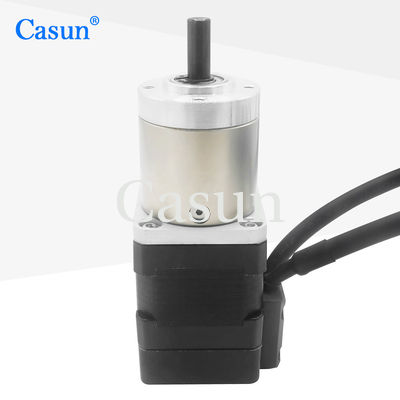

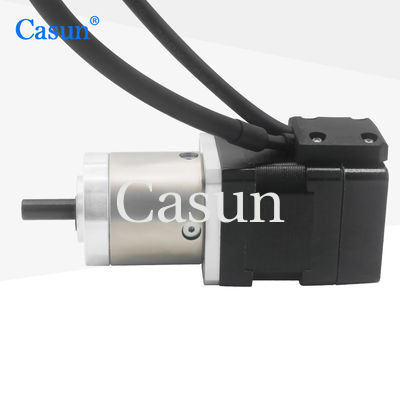

NEMA 14 Μηχανή ταχυτήτων με κωδικοποιητή 0.18N.M 1.0A για PLC
Είναι συμβατό με τα υπάρχοντα συστήματα ελέγχου, όπως PLC, ελεγκτές κίνησης κ.λπ., καθιστώντας την ενσωμάτωση σχετικά απλή.
Μικρά συστήματα αυτοματισμού, αντλίες νερού, ηλεκτρικές κλειδαριές πόρτων, σαρωτές εικόνας και εργαλεία ακριβούς θέσης.
Χαρακτηριστικά:
Αγγελούδι.
|
10,8 ° |
Μέγεθος σκελετού
|
35 χιλιοστά |
Αριθμός φάσης
|
Φάση 2 |
Κατηγοριοποιημένο ρεύμα
|
1.0 Α |
Στροφή διατήρησης
|
180 mN.m. |
Αντίσταση
|
3.2 Ωμ |
Δυνατότητα επαγωγής
|
4.5 mH |
Ινηρτία του περιστροφίου
|
18 g-cm2 |
Βάρος του κινητήρα
|
0.36 κιλά |
Ποσοστό μείωσης του κιβωτίου
|
19.2:1 |
Σύνδεση
|
Διαπολικό |
Μηχανή
Γωνία βήματος: 1,8°
Μέγιστη θερμοκρασία: μέγιστο 80°C
Θερμοκρασία περιβάλλοντος: -20 °C έως 50 °C
Θερμοκρασία αποθήκευσης -20 °C έως 100 °C
Περιοχή υγρασίας (%): 85% ή λιγότερο, μη συμπυκνωτική
Μόνωση από μαγνητικό σύρμα: κλάση Β 130° C
Αντίσταση μόνωσης: 100M Ωμ σε 500 VDC
Δυνατότητα διηλεκτρικής: 500 VDC για 1 λεπτό
Κουτί μετατροπής
Υλικό στερέωσης: μετάλλιο
Κουρέματα στην έξοδο:Κουρέματα σφαίρας
Μέγιστο ακτινοβολικό φορτίο ((12 mm από τη φλάντσα): ≤ 80N
Μέγιστο αξονικό φορτίο άξονα: ≤ 30N
Ραδιακή διαφορά του άξονα (κοντά στη φλάντσα):≤0,06m
Αξιακή διαφορά του άξονα: ≤ 0,3 mm
Αντίδραση σε μη φορτίο: ≤1,5°
Μέγεθος κινητήρα | Μέγεθος του κιβωτίου ταχυτήτων | Ράιο | Αποτελεσματικότητα | ||
26 χιλιοστά 34 χιλιοστά 40 χιλιοστά |
29.1 mm | 3.71 | 90% | ||
5.18 | |||||
360,8 mm | 13.76 | 80% | |||
19.2 | |||||
26.8 | |||||
44.6 mm | 51 | 70% | |||
71 | |||||
99.5 | |||||
139 |
