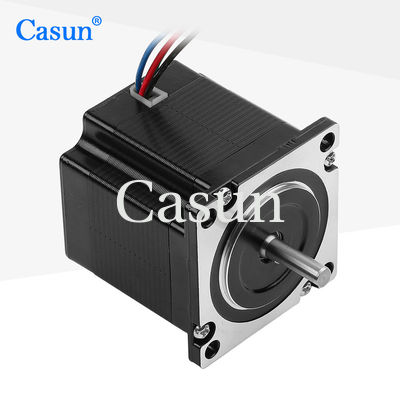

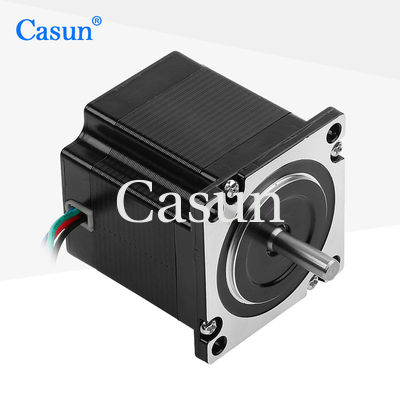

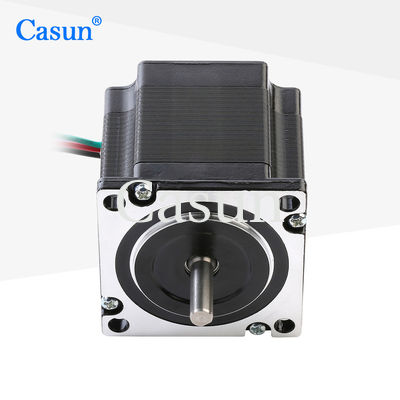

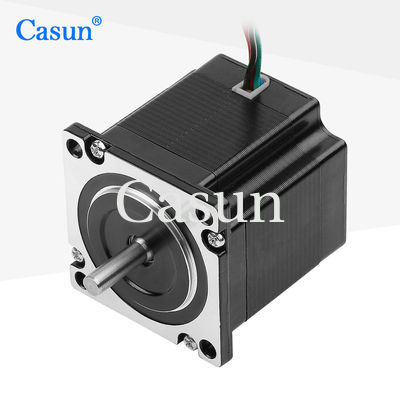

57*57*54mm Στάδιο κινητήρα 2 φάσης NEMA 23 2.3V 3,0A Για 3 άξονες 4 άξονες CNC Kit
Η σειρά κινητήρων υβριδικών βημάτων 57mm προσφέρει ισχυρή ροπή διατήρησης σε διάφορα μεγέθη.
Χρησιμοποιείται με οδηγό μικροπατάχματος για τη μείωση των δονήσεων και την επίτευξη υψηλότερης ανάλυσης βήματος.
Χαρακτηριστικά:
Αγγελούδι. |
10,8 ° |
Μέγεθος σκελετού |
57 χιλιοστά |
Αριθμός φάσης |
Φάση 2 |
Κατηγοριοποιημένο ρεύμα |
3.0 Α |
Στροφή διατήρησης |
1.1 N.m. |
Αντίσταση |
20,0 Ωμ |
Δυνατότητα επαγωγής |
40 mH |
Ινηρτία του περιστροφίου |
260 g-cm2 |
Βάρος του κινητήρα |
00,6 kg |
Αριθμός οδηγιών |
4 |
Σύνδεση |
Διαπολικό |
Γωνία βήματος: 1,8°
Μέγιστη θερμοκρασία: μέγιστο 80°C
Θερμοκρασία περιβάλλοντος: -20 °C έως 50 °C
Θερμοκρασία αποθήκευσης -20 °C έως 100 °C
Περιοχή υγρασίας (%): 85% ή λιγότερο, μη συμπυκνωτική
Μόνωση από μαγνητικό σύρμα: κλάση Β 130° C
Αντίσταση μόνωσης: 100M Ωμ σε 500 VDC
Δυνατότητα διηλεκτρικής: 500 VDC για 1 λεπτό
Σχήμα | Στροφή διατήρησης | Γωνία βήματος | Διάρκεια | Τype του άξονα | Κατηγοριοποιημένο ρεύμα |
57SHD4013-21B | 0.6 Ν.μ. | 10,8° | 41 χιλιοστά | D Άξονας 21 mm | 1.0Α |
57SHD4415-21B | 1.1 Ν.μ. | 10,8° | 54 χιλιοστά | D Άξονας 21 mm | 3.0Α |
57SHD4816-21B | 2.0N.m | 10,8° | 76 χιλιοστά | D Άξονας 21 mm | 3.0Α |
57SHD4913-21B | 2.5N.m. | 10,8° | 83 χιλιοστά | D Άξονας 21 mm | 3.0Α |
57SHD4934-20B | 3.0N.m | 10,8° | 100 χιλιοστά | D Άξονας 20 mm | 3.0Α |
