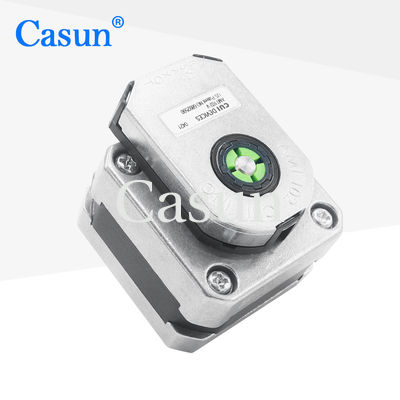

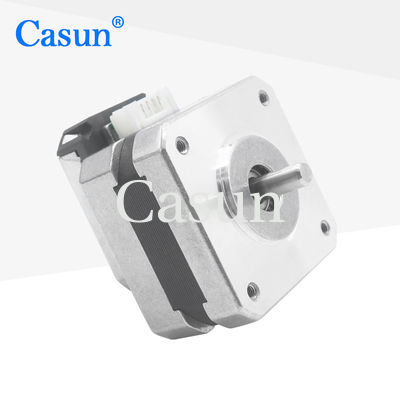

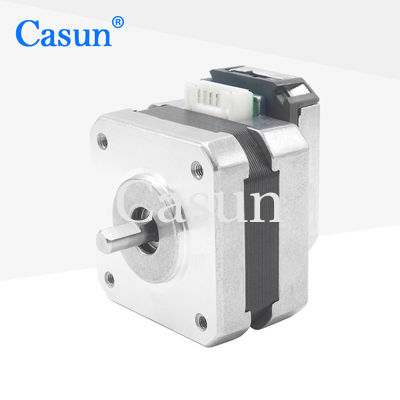

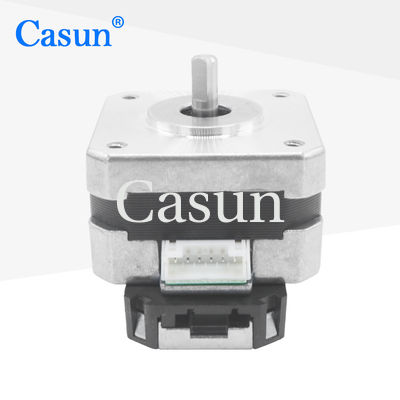

NEMA 17 Στάππερ κινητήρας με κωδικοποιητή 1.5A 26mm σώμα για ρομπότ
Μπορούν να λειτουργούν σε χαμηλότερες τάσεις, γεγονός που τους επιτρέπει να προσαρμόζονται σε διαφορετικές συνθήκες ισχύος και σε σενάρια εφαρμογής.
Μετά τον εξοπλισμό του κωδικοποιητή, ο σχεδιασμός του συστήματος μπορεί να απλουστευθεί περαιτέρω.
Χαρακτηριστικά:
Αγγελούδι. |
10,8 ° |
Μέγεθος σκελετού |
42 mm |
Αριθμός φάσης |
Φάση 2 |
Κατηγοριοποιημένο ρεύμα |
1.5 Α |
Στροφή διατήρησης |
200 μN.m. |
Αντίσταση |
10,8 Ωμ |
Δυνατότητα επαγωγής |
2.4 mH |
Ινηρτία του περιστροφίου |
38 g-cm2 |
Βάρος του κινητήρα |
0.2 kg |
Αριθμός οδηγιών |
4 |
Σύνδεση |
Διαπολικό |
Γωνία βήματος: 1,8°
Μέγιστη θερμοκρασία: μέγιστο 80°C
Θερμοκρασία περιβάλλοντος: -20 °C έως 50 °C
Θερμοκρασία αποθήκευσης -20 °C έως 100 °C
Περιοχή υγρασίας (%): 85% ή λιγότερο, μη συμπυκνωτική
Μόνωση από μαγνητικό σύρμα: κλάση Β 130° C
Αντίσταση μόνωσης: 100M Ωμ σε 500 VDC
Δυνατότητα διηλεκτρικής: 500 VDC για 1 λεπτό
Σχήμα | Στροφή διατήρησης | Γωνία βήματος | Μέγεθος κινητήρα | Τύπος Άξονα | Κατηγοριοποιημένο ρεύμα |
42SHD4950 | 0.13N.m. | 10,8° | 20 χιλιοστά | D Άξονας 20 mm | 1.0Α |
42SHD4003 | 0.26N.m. | 10,8° | 34 χιλιοστά | D Άξονας 20 mm | 0.4Α |
42SHD0261 | 0.45N.m. | 10,8° | 40 χιλιοστά | D Άξονας 20 mm | 1.68Α |
42SHD4425 | 0.59N.m. | 10,8° | 48 χιλιοστά | D Άξονας 24 mm | 2.0Α |
42SHD4813 | 00,8 Ν.μ. | 10,8° | 60 χιλιοστά | D Άξονας 24 mm | 2.1Α |
