Τόπος καταγωγής | Κίνα |
Μάρκα | Casun |
Πιστοποίηση | CE,ROHS,ISO |
Αριθμό μοντέλου | 42SHD4229-10PLH |

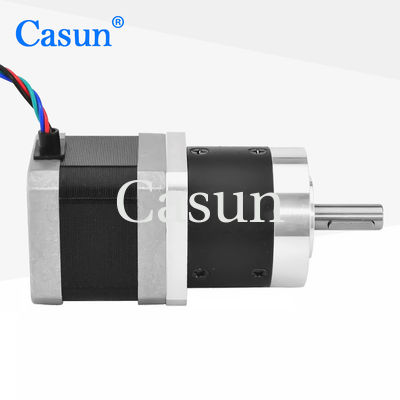

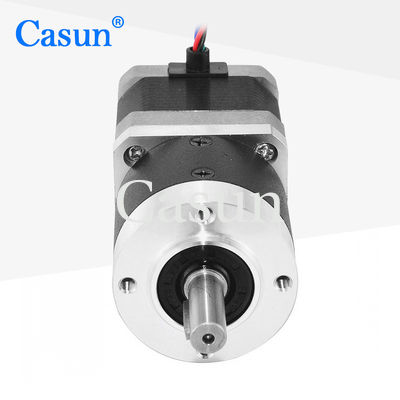

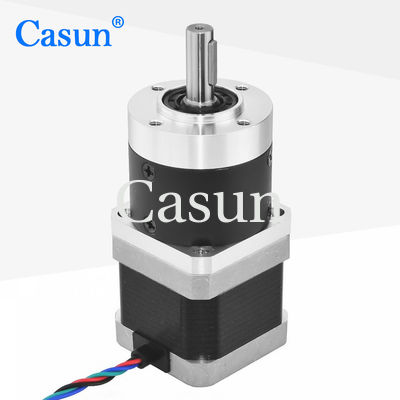

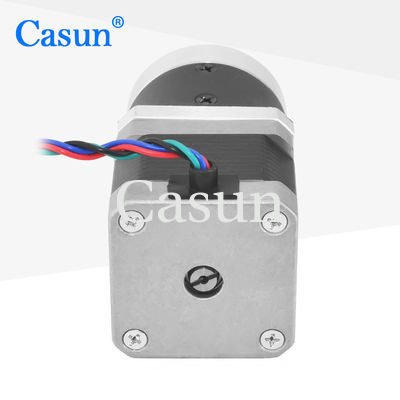

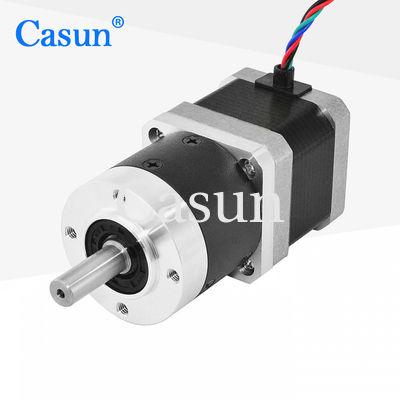

1.68A NEMA 17 Πλανητικό κιβώτιο ταχυτήτων σταπ κινητήρα 10:1 17HS15-1684S-HG10
Ο πλανητικός κινητήρας σταπ μειώσεως NEMA 17 έχει πιο ομαλά χαρακτηριστικά λειτουργίας, μειώνοντας τον θόρυβο και τις δονήσεις.
Έχει χαμηλότερο διαχωρισμό περιστροφής και υψηλότερη ακρίβεια επαναλήψεως θέσης.
Χαρακτηριστικά:
Αγγελούδι.
|
10,8 ° |
Μέγεθος σκελετού
|
42 mm |
Αριθμός φάσης
|
Φάση 2 |
Κατηγοριοποιημένο ρεύμα
|
1.68 Α |
Στροφή διατήρησης
|
390 mN.m. |
Αντίσταση
|
1.65 Ωμ |
Δυνατότητα επαγωγής
|
3.2 mH |
Ινηρτία του περιστροφίου
|
57 g-cm2 |
Βάρος του κινητήρα
|
00,9 κιλά |
Ποσοστό μείωσης του κιβωτίου
|
10:1 |
Σύνδεση
|
Διαπολικό |
Μηχανή
Γωνία βήματος: 1,8°
Μέγιστη θερμοκρασία: μέγιστο 80°C
Θερμοκρασία περιβάλλοντος: -20 °C έως 50 °C
Θερμοκρασία αποθήκευσης -20 °C έως 100 °C
Περιοχή υγρασίας (%): 85% ή λιγότερο, μη συμπυκνωτική
Μόνωση από μαγνητικό σύρμα: κλάση Β 130° C
Αντίσταση μόνωσης: 100M Ωμ σε 500 VDC
Δυνατότητα διηλεκτρικής: 500 VDC για 1 λεπτό
Κουτί μετατροπής
Υλικό στερέωσης: μετάλλιο
Κουρέματα στην έξοδο:Κουρέματα σφαίρας
Μέγιστο ακτινοβολικό φορτίο ((12 mm από τη φλάντσα): ≤ 80N
Μέγιστο αξονικό φορτίο άξονα: ≤ 30N
Ραδιακή διαφορά του άξονα (κοντά στην φλάντσα):≤0,06mm
Αξιακή διαφορά του άξονα: ≤ 0,3 mm
Αντίδραση στο μη φορτίο:1.5°
Μέγεθος κινητήρα | Μέγεθος του κιβωτίου ταχυτήτων | Ράιο | Αποτελεσματικότητα | ||
34 χιλιοστά 40 χιλιοστά 48 mm 60 χιλιοστά |
27.2 mm | 3.71 | 90% | ||
5.18 | |||||
35 χιλιοστά | 13.76 | 80% | |||
19.2 | |||||
26.8 | |||||
420,7 mm | 51 | 70% | |||
71 | |||||
99.5 | |||||
139 |
