Τόπος καταγωγής | Κίνα |
Μάρκα | Casun |
Πιστοποίηση | CE,ROHS,ISO |
Αριθμό μοντέλου | 28SHD4516-5G |

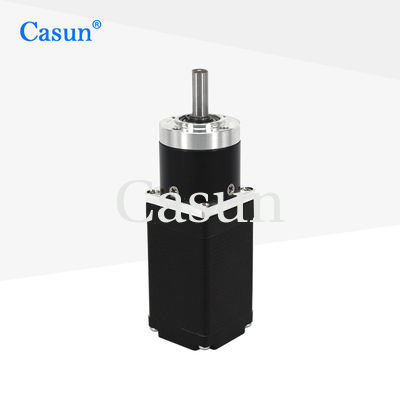

Casun Mini 140mN.M Nema 11 Κινητήρας βήματος κιβωτίου ταχυτήτων με πιστοποιητικά CE
28*28*50mm Casun 0.67A Nema 11 8.04V Γεροκίνητος κινητήρας με πλανητικό κιβώτιο ταχυτήτων
Μικρός κινητήρας βήματος 28*28*50mm μικροβιομηχανικός κινητήρας βήματος με πλανητικό κιβώτιο μετατροπής NEMA 11
Η σειρά 28mm Hybrid Stepper Motor Series προσφέρει ισχυρή ροπή διατήρησης σε διάφορα μεγέθη.
Χρησιμοποιείται με οδηγό μικροπατάχματος για τη μείωση των δονήσεων και την επίτευξη υψηλότερης ανάλυσης βήματος.
Επιλέξτε μια βασική έκδοση ή ζητήστε τη δική σας προσαρμοσμένη διαμόρφωση.
Χαρακτηριστικά:
Αγγελούδι.
|
10,8 ° |
Μέγεθος σκελετού
|
28 χιλιοστά |
Αριθμός φάσης
|
Φάση 2 |
Κατηγοριοποιημένο ρεύμα
|
0.67 Α |
Στροφή διατήρησης
|
140mN.m |
Αντίσταση
|
12.0om |
Δυνατότητα επαγωγής
|
16.5 mH |
Ινηρτία του περιστροφίου
|
12g-cm2 |
Βάρος του κινητήρα
|
00,4 κιλά |
Ποσοστό μείωσης του κιβωτίου
|
5:1
|
Σύνδεση
|
Διαπολικό |
Μηχανή
Γωνία βήματος: 1,8°
Μέγιστη θερμοκρασία: μέγιστο 80°C
Θερμοκρασία περιβάλλοντος: -20 °C έως 50 °C
Θερμοκρασία αποθήκευσης -20 °C έως 100 °C
Περιοχή υγρασίας (%): 85% ή λιγότερο, μη συμπυκνωτική
Μόνωση από μαγνητικό σύρμα: κλάση Β 130° C
Αντίσταση μόνωσης: 100M Ωμ σε 500 VDC
Δυνατότητα διηλεκτρικής: 500 VDC για 1 λεπτό
Κουτί μετατροπής
Υλικό στερέωσης: μετάλλιο
Κουρέματα στην έξοδο:Κουρέματα σφαίρας
Μέγιστο ακτινοβολικό φορτίο ((12 mm από τη φλάντσα): ≤ 80N
Μέγιστο αξονικό φορτίο άξονα: ≤ 30N
Ραδιακή διαφορά του άξονα (κοντά στην φλάντσα):≤0,06mm
Αξιακή διαφορά του άξονα: ≤ 0,3 mm
Αντίδραση στο μη φορτίο:1.5°
Μέγεθος κινητήρα | Μέγεθος του κιβωτίου ταχυτήτων | Ράιο | Αποτελεσματικότητα | ||
34 χιλιοστά 40 χιλιοστά 48 mm 60 χιλιοστά |
27.2 mm | 3.71 | 90% | ||
5.18 | |||||
35 χιλιοστά | 13.76 | 80% | |||
19.2 | |||||
26.8 | |||||
420,7 mm | 51 | 70% | |||
71 | |||||
99.5 | |||||
139 |
