Τόπος καταγωγής | Κίνα |
Μάρκα | Casun |
Πιστοποίηση | CE,ROHS,ISO |
Αριθμό μοντέλου | 57SHD4812-10PLH |

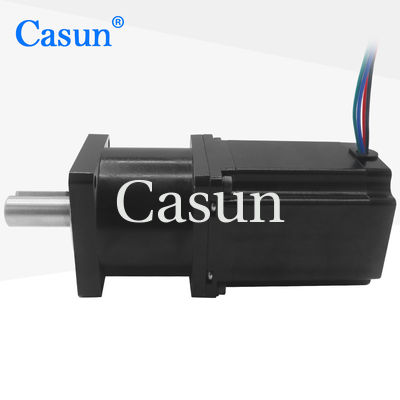

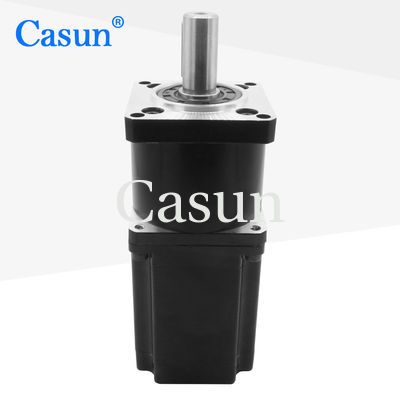

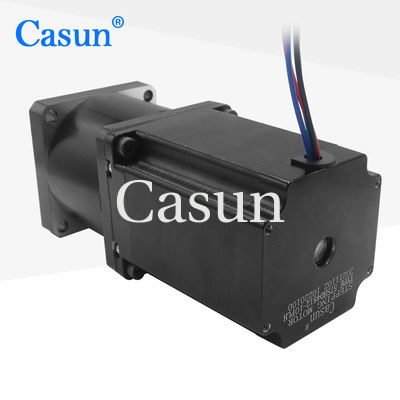

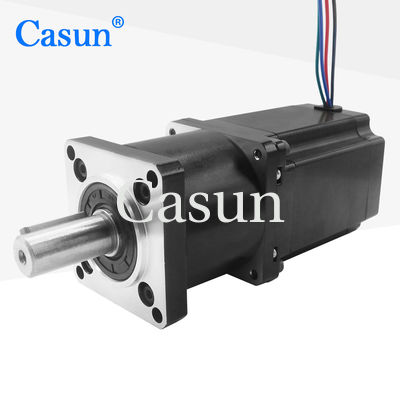

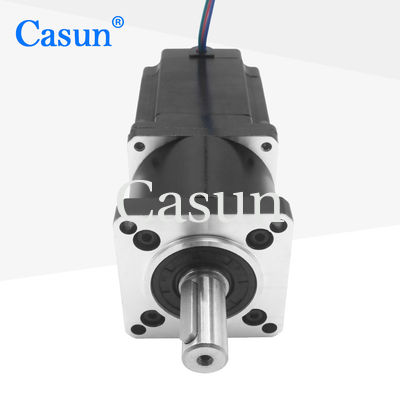

NEMA 23 Στάππερ κινητήρας με πλανητικό μειωτήρα 2N.M 76mm αναλογία σώματος 10: 1 για έξυπνη συσκευή
Με την αύξηση του συντελεστή μεταφοράς του συστήματος ταχυτήτων, η χαμηλή ροπή υψηλής ταχύτητας του κινητήρα μετατρέπεται σε υψηλή ροπή χαμηλής ταχύτητας.
Σε σύγκριση με άλλους τύπους μειωτών, οι πλανητικοί μειωτές έχουν υψηλότερη απόδοση.
Χαρακτηριστικά:
Αγγελούδι.
|
10,8 ° |
Μέγεθος σκελετού
|
57 χιλιοστά |
Αριθμός φάσης
|
Φάση 2 |
Κατηγοριοποιημένο ρεύμα
|
2.8Amp |
Στροφή διατήρησης
|
2000 mN.m. |
Αντίσταση
|
1.2 0μ |
Δυνατότητα επαγωγής
|
30,6 mH |
Ινηρτία του περιστροφίου
|
460g-cm2 |
Βάρος του κινητήρα
|
10,3 κιλά |
Ποσοστό μείωσης του κιβωτίου
|
10:1 |
Σύνδεση
|
Διαπολικό |
Μηχανή
Γωνία βήματος: 1,8°
Μέγιστη θερμοκρασία: μέγιστο 80°C
Θερμοκρασία περιβάλλοντος: -20 °C έως 50 °C
Θερμοκρασία αποθήκευσης -20 °C έως 100 °C
Περιοχή υγρασίας (%): 85% ή λιγότερο, μη συμπυκνωτική
Μόνωση από μαγνητικό σύρμα: κλάση Β 130° C
Αντίσταση μόνωσης: 100M Ωμ σε 500 VDC
Δυνατότητα διηλεκτρικής: 500 VDC για 1 λεπτό
Κουτί μετατροπής
Υλικό στερέωσης: μετάλλιο
Κουρέματα στην έξοδο:Κουρέματα σφαίρας
Μέγιστο ακτινοβολικό φορτίο ((12 mm από τη φλάντσα): ≤ 80N
Μέγιστο αξονικό φορτίο άξονα: ≤ 30N
Ραδιακή διαφορά του άξονα (κοντά στην φλάντσα):≤0,06mm
Αξιακή διαφορά του άξονα: ≤ 0,3 mm
Αντίδραση στο μη φορτίο:1.5°
Μέγεθος κινητήρα | Μέγεθος του κιβωτίου ταχυτήτων | Ράιο | Αποτελεσματικότητα | ||
34 χιλιοστά 40 χιλιοστά 48 mm 60 χιλιοστά |
27.2 mm | 3.71 | 90% | ||
5.18 | |||||
35 χιλιοστά | 13.76 | 80% | |||
19.2 | |||||
26.8 | |||||
420,7 mm | 51 | 70% | |||
71 | |||||
99.5 | |||||
139 |
