Τόπος καταγωγής | Κίνα |
Μάρκα | Casun |
Πιστοποίηση | CE,ROHS,ISO |
Αριθμό μοντέλου | 86SHD4201-37B |

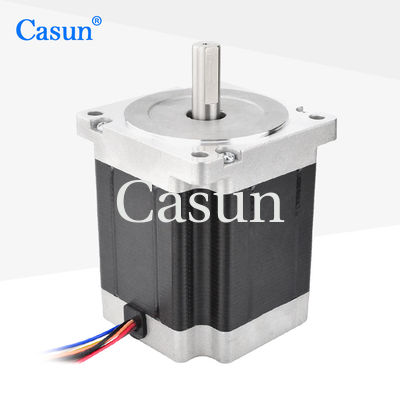

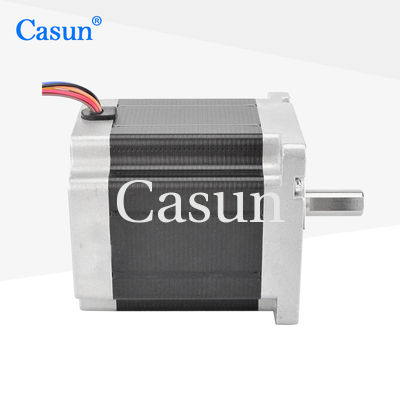

NEMA 34 Υβριδικός κινητήρας βήματος 7N.M 98mm Σώμα 1,8 βαθμός Για μηχανήματα εργαλείων
Οι σταπτικοί κινητήρες NEMA 34 έχουν συνήθως υψηλή ροπή και μπορούν να παρέχουν επαρκή ισχύ για την οδήγηση βαρέων φορτίων.
Η κίνηση επιτυγχάνεται μέσω ακριβούς ελέγχου γωνίας και κάθε βήμα της κίνησης ορίζεται με ακρίβεια.
Χαρακτηριστικά:
Αγγελούδι.
|
10,8 ° |
Μέγεθος σκελετού
|
86 χιλιοστά |
Αριθμός φάσης
|
Φάση 2 |
Κατηγοριοποιημένο ρεύμα
|
3.0Α |
Στροφή διατήρησης
|
7N.m. |
Αντίσταση
|
1.5 ωμ |
Δυνατότητα επαγωγής
|
15mH |
Ινηρτία του περιστροφίου
|
1700 g-cm2 |
Βάρος του κινητήρα
|
20,9 kg |
Αριθμός οδηγιών
|
4 |
Σύνδεση
|
Διαπολικό |
Γωνία βήματος: 1,8°
Μέγιστη θερμοκρασία: μέγιστο 80°C
Θερμοκρασία περιβάλλοντος: -20 °C έως 50 °C
Θερμοκρασία αποθήκευσης -20 °C έως 100 °C
Περιοχή υγρασίας (%): 85% ή λιγότερο, μη συμπυκνωτική
Μόνωση από μαγνητικό σύρμα: κλάση Β 130° C
Αντίσταση μόνωσης: 100M Ωμ σε 500 VDC
Δυνατότητα διηλεκτρικής: 500 VDC για 1 λεπτό
Σχήμα | Στροφή διατήρησης | Γωνία βήματος | Διάρκεια | Τype του άξονα | Κατηγοριοποιημένο ρεύμα |
86SHD4003-32 | 4.0N.m | 10,8° | 69 χιλιοστά | Κλειδί 32mm | 4.0Α |
86SHD4101-32 | 4.5N.m. | 10,8° | 76 χιλιοστά | Κλειδί 32mm | 4.0Α |
86SHD4201-37 | 5.6 Ν.μ. | 10,8° | 98 χιλιοστά | Κλειδί 37mm | 4.0Α |
86SHD4314-37 | 60,8 Ν.μ. | 10,8° | 112 χιλιοστά | Κλειδί 37mm | 5.0Α |
86SHD4404-37 | 8.0N.m | 10,8° | 127 χιλιοστά | Κλειδί 37mm | 5.0Α |
86SHD4505-37 | 12.0N.m | 10,8° | 150 χιλιοστά | Κλειδί 37mm | 5.5Α |
