Τόπος καταγωγής | Κίνα |
Μάρκα | Casun |
Πιστοποίηση | CE,ROHS,ISO |
Αριθμό μοντέλου | 42SHD4419-24Q |

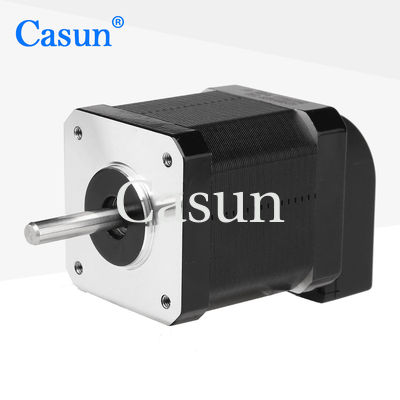

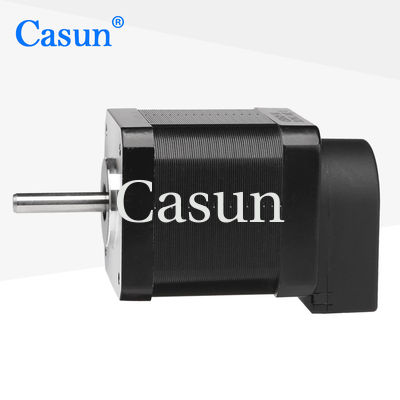

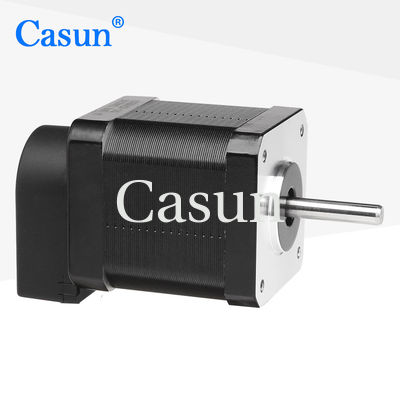

1. 8 μοίρες Casun κλειστό βρόχο βήμα κινητήρα 440mN.M 42x48mm βήμα κινητήρα με Nema 17 βήμα κινητήρα ελεγκτή
Nema17 Κλειστό βρόχο κινητήρα 440mN.m 1.68Amp με κωδικοποιητή
Ο κινητήρας Casun με κλειστό βρόχο που αναφέρατε είναι ένα συγκεκριμένο μοντέλο με τις ακόλουθες προδιαγραφές:
Γωνία βήματος: 1,8 μοίρες ανά βήμα
Στροφή διατήρησης: 440mN.m
Μέγεθος: 42x48mm
Η γωνία στάθμισης 1,8° σημαίνει ότι ο κινητήρας θα κινείται 1,8° με κάθε βήμα.Αυτή η λεπτότερη ανάλυση επιτρέπει πιο ακριβή τοποθέτηση σε σύγκριση με τους κινητήρες με μεγαλύτερες γωνίες βήματος.
Η ροπή διατήρησης 340mN.m δείχνει την ικανότητα του κινητήρα να διατηρεί τη θέση του όταν δεν κινείται.
Χαρακτηριστικά:
Αγγελούδι.
|
10,8 ° |
Μέγεθος σκελετού
|
42 mm |
Αριθμός φάσης
|
Φάση 4 |
Κατηγοριοποιημένο ρεύμα
|
1.68Amp |
Στροφή διατήρησης
|
440mN.m |
Αντίσταση
|
3.3μμ |
Δυνατότητα επαγωγής
|
2.8mH |
Ινηρτία του περιστροφίου
|
72g-cm2 |
Βάρος του κινητήρα
|
0.38 κιλά |
Κωδικοποιητής Pulsh
|
400PPR |
Σύνδεση
|
Διαπολικό |
Μηχανή
Γωνία βήματος: 1,8°
Μέγιστη θερμοκρασία: μέγιστο 80°C
Θερμοκρασία περιβάλλοντος: -20 °C έως 50 °C
Θερμοκρασία αποθήκευσης -20 °C έως 100 °C
Περιοχή υγρασίας (%): 85% ή λιγότερο, μη συμπυκνωτική
Μόνωση από μαγνητικό σύρμα: κλάση Β 130° C
Αντίσταση μόνωσης: 100M Ωμ σε 500 VDC
Δυνατότητα διηλεκτρικής: 500 VDC για 1 λεπτό
Κωδικοποιητής
μπορεί να προσαρμοστεί
Τεχνολογία:
Απόδοση: Α + Α - Β + Β -
Σχήμα | Στροφή διατήρησης | Γωνία βήματος | Διάρκεια | Τύπος Άξονα | Κατηγοριοποιημένο ρεύμα |
42SHD4950 | 0.13N.m. | 10,8° | 20 χιλιοστά | D Άξονας 20 mm | 1.0Α |
42SHD4003 | 0.26N.m. | 10,8° | 34 χιλιοστά | D Άξονας 20 mm | 0.4Α |
42SHD0261 | 0.45N.m. | 10,8° | 40 χιλιοστά | D Άξονας 20 mm | 1.68Α |
42SHD4425 | 0.59N.m. | 10,8° | 48 χιλιοστά | D Άξονας 24 mm | 2.0Α |
42SHD4813 | 00,8 Ν.μ. | 10,8° | 60 χιλιοστά | D Άξονας 24 mm | 2.1Α |
