Τόπος καταγωγής | Κίνα |
Μάρκα | Casun |
Πιστοποίηση | CE,ROHS,ISO |
Αριθμό μοντέλου | 86SHD4509-34Q |

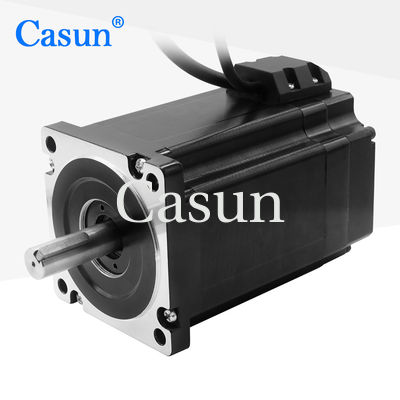

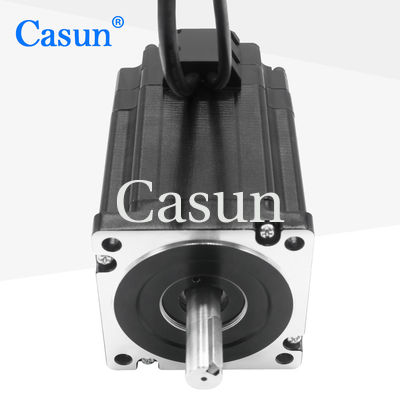

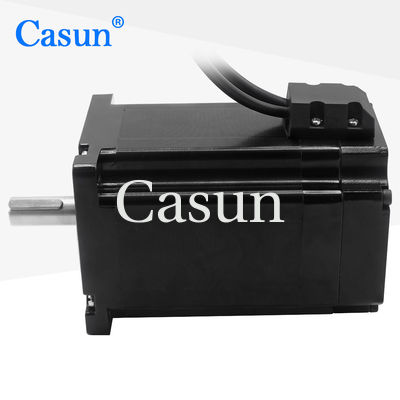

NEMA 34 12N.m κλειστού κυκλώματος 1000PPR βήμα κινητήρα κιτ με μαγνητικό κωδικοποιητή για μηχανές στρώματος
Ένα σύστημα κλειστού βήματος χρησιμοποιεί ανατροφοδότηση για να εξασφαλίσει την ακριβή τοποθέτηση.Αυτή η ανατροφοδότηση επιτρέπει στον ελεγκτή να παρακολουθεί και να ρυθμίζει τη θέση του κινητήρα σε πραγματικό χρόνο, ελαχιστοποιώντας τυχόν σφάλματα και βελτιώνοντας τη συνολική ακρίβεια.
Η προδιαγραφή 1000PPR (Pulses Per Revolution) υποδεικνύει την ανάλυση του μαγνητικού κωδικοποιητή.Αυτή η υψηλή ανάλυση επιτρέπει ακριβή έλεγχο και τοποθέτηση σε μηχανές στρώσης ή οποιαδήποτε άλλη εφαρμογή που απαιτεί ακριβή κίνηση.
Χαρακτηριστικά:
Αγγελούδι. |
10,8 ° |
Μέγεθος σκελετού |
60 χιλιοστά |
Αριθμός φάσης |
Φάση 2 |
Κατηγοριοποιημένο ρεύμα |
6Α |
Στροφή διατήρησης |
12 Ν.μ. |
Αντίσταση |
1.5 ωμ |
Δυνατότητα επαγωγής |
7.2 mH |
Ινηρτία του περιστροφίου |
3600g-cm2 |
Βάρος του κινητήρα |
50,15 kg |
Αριθμός οδηγιών |
4 |
Σύνδεση |
Διαπολικό |
Γωνία βήματος: 1,8°
Μέγιστη θερμοκρασία: μέγιστο 80°C
Θερμοκρασία περιβάλλοντος: -20 °C έως 50 °C
Θερμοκρασία αποθήκευσης -20 °C έως 100 °C
Περιοχή υγρασίας (%): 85% ή λιγότερο, μη συμπυκνωτική
Μόνωση από μαγνητικό σύρμα: κλάση Β 130° C
Αντίσταση μόνωσης: 100M Ωμ σε 500 VDC
Δυνατότητα διηλεκτρικής: 500 VDC για 1 λεπτό
Σχήμα | Κτήση Στροφή |
Αξιολογημένη Τρέχων |
Αντίσταση ανά φάση |
Δυνατότητα επαγωγής ανά φάση |
Αποστολή ροπή |
Ροτόρ αδράνεια |
Σημείωση: Διάταξη |
Μηχανή μήκος |
mN.m | Α | Ω | mH | mN.m | g.cm2 | - Όχι, όχι, όχι. | χμ | |
60SHD4201 | 650 | 0.6 | 15 | 20 | 50 | 280 | 4 | 45 |
60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
60SHD4601 | 3200 | 4.2 | 0.75 | 3.7 | 120 | 580 | 4 | 86 |
60SHD6602 | 2500 | 3 | 1.55 | 3.7 | 120 | 580 | 4 |
