Τόπος καταγωγής | Κίνα |
Μάρκα | Casun |
Πιστοποίηση | CE,ROHS,ISO |
Αριθμό μοντέλου | 57SHD0410-21Q |

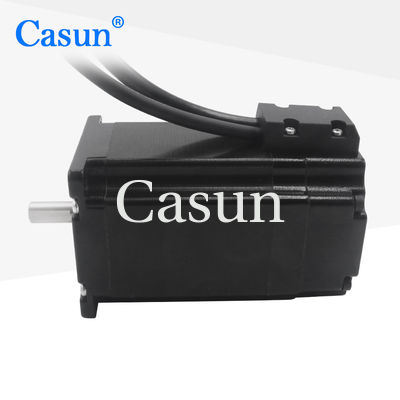

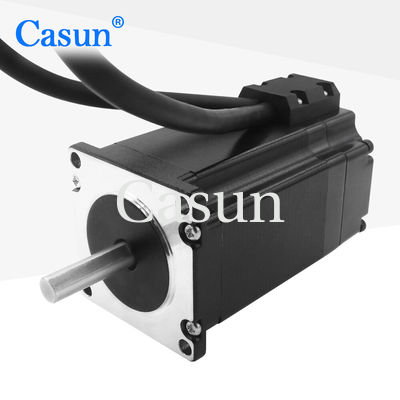

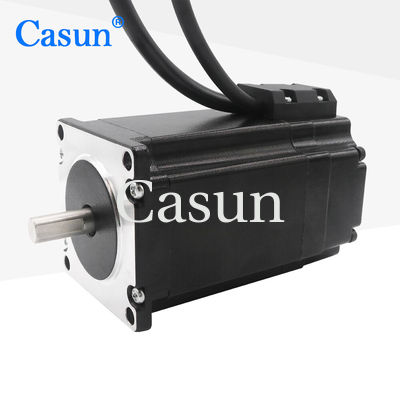

NEMA 23 1N.m κλειστού κυκλώματος 1024PPR βήμα κινητήρα με μαγνητικό κωδικοποιητή για μηχανές CNC
Το πρότυπο NEMA 23 καθορίζει το μέγεθος του κινητήρα και τις προδιαγραφές τοποθέτησης.που επιτρέπουν τη συμβατότητα με τις θήκες κινητήρα NEMA 23.
1 N.m ροπή: Ο κινητήρας μπορεί να παράγει μέγιστη ροπή 1 N.m, η οποία αντιπροσωπεύει τη δύναμη περιστροφής του.Αυτή η ονομαστική ροπή καθορίζει την ικανότητα του κινητήρα να οδηγεί φορτία και να ξεπερνά την αντίσταση σε εφαρμογές CNC.
Ελέγχος κλειστού κυκλώματος: Το σύστημα ελέγχου κλειστού κυκλώματος είναι ενσωματωμένο στο σύνολο κινητήρα βήματος.Χρησιμοποιεί την ανατροφοδότηση από τον μαγνητικό κωδικοποιητή για να παρακολουθεί συνεχώς τη θέση του κινητήρα και να κάνει προσαρμογές σε πραγματικό χρόνοΑυτός ο μηχανισμός ελέγχου κλειστού κυκλώματος βοηθά στη διόρθωση τυχόν σφαλμάτων θέσης ή παραλείψεων βημάτων, εξασφαλίζοντας ακριβή και αξιόπιστη θέση.
1024PPR μαγνητικός κωδικοποιητής: Ο μαγνητικός κωδικοποιητής παρέχει ανατροφοδότηση υψηλής ανάλυσης με τη δημιουργία 1024 παλμών ανά στροφή.Αυτό επιτρέπει τον ακριβή έλεγχο θέσης και επιτρέπει την ακριβή παρακολούθηση της πραγματικής θέσης του κινητήρα.
Το κιτ κινητήρα NEMA 23 1N.m κλειστού κυκλώματος με μαγνητικό κωδικοποιητή και ανάλυση 1024 PPR είναι κατάλληλο για μηχανές CNC που απαιτούν ακριβή και επαναλαμβανόμενη τοποθέτηση.Το σύστημα ελέγχου κλειστού κυκλώματος, σε συνδυασμό με την ανατροφοδότηση του μαγνητικού κωδικοποιητή, βελτιώνει τις επιδόσεις του κινητήρα αντισταθμίζοντας τυχόν σφάλματα ή διαταραχές που μπορεί να προκύψουν κατά τη διάρκεια της λειτουργίας.σταθερότητα, και την αξιοπιστία, καθιστώντας την ιδανική επιλογή για εφαρμογές CNC που απαιτούν υψηλή ακρίβεια και έλεγχο.
Χαρακτηριστικά:
Αγγελούδι. |
10,8 ° |
Μέγεθος σκελετού |
86 χιλιοστά |
Αριθμός φάσης |
Φάση 2 |
Κατηγοριοποιημένο ρεύμα |
2 Α |
Στροφή διατήρησης |
1 Ν.μ. |
Αντίσταση |
1.5 ωμ |
Δυνατότητα επαγωγής |
15 mH |
Ινηρτία του περιστροφίου |
260 g-cm2 |
Βάρος του κινητήρα |
30,8 kg |
Αριθμός οδηγιών |
4 |
Σύνδεση |
Διαπολικό |
Γωνία βήματος: 1,8°
Μέγιστη θερμοκρασία: μέγιστο 80°C
Θερμοκρασία περιβάλλοντος: -20 °C έως 50 °C
Θερμοκρασία αποθήκευσης -20 °C έως 100 °C
Περιοχή υγρασίας (%): 85% ή λιγότερο, μη συμπυκνωτική
Μόνωση από μαγνητικό σύρμα: κλάση Β 130° C
Αντίσταση μόνωσης: 100M Ωμ σε 500 VDC
Δυνατότητα διηλεκτρικής: 500 VDC για 1 λεπτό
Σχήμα | Κτήση Στροφή |
Αξιολογημένη Τρέχων |
Αντίσταση ανά φάση |
Δυνατότητα επαγωγής ανά φάση |
Αποστολή ροπή |
Ροτόρ αδράνεια |
Σημείωση: Διάταξη |
Μηχανή μήκος |
mN.m | Α | Ω | mH | mN.m | g.cm2 | - Όχι, όχι, όχι. | χμ | |
60SHD4201 | 650 | 0.6 | 15 | 20 | 50 | 280 | 4 | 45 |
60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
60SHD4601 | 3200 | 4.2 | 0.75 | 3.7 | 120 | 580 | 4 | 86 |
60SHD6602 | 2500 | 3 | 1.55 | 3.7 | 120 | 580 | 4 |
