Τόπος καταγωγής | Κίνα |
Μάρκα | Casun |
Πιστοποίηση | CE,ROHS,ISO |
Αριθμό μοντέλου | 86SHD4313-37QH |

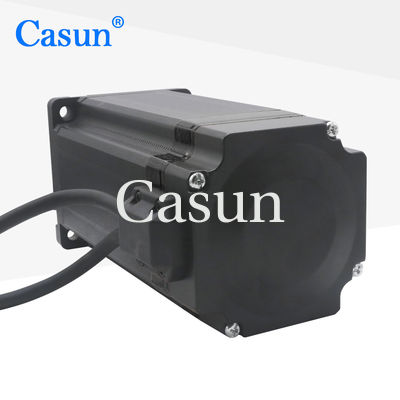

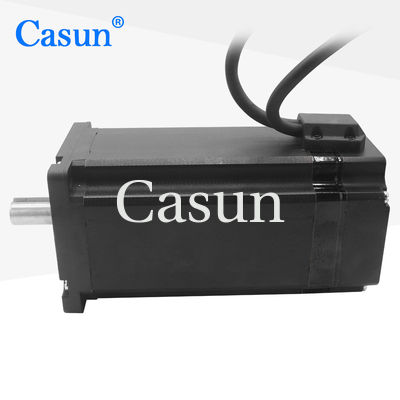

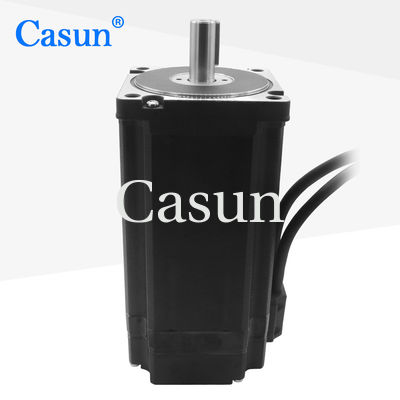

NEMA 34 5.6N.m 4άξονες κλειστού κυκλώματος 1000PPR πατηματικά με μαγνητικό κωδικοποιητή για μηχανές CNC
Το NEMA 34 αναφέρεται σε ένα τυποποιημένο μέγεθος για τα βήμα κινητήρες, με μέγεθος φλάντζας τοποθέτησης 3,4 ίντσες (86 mm).που είναι μέτρο της ικανότητάς του να διατηρεί τη θέση του όταν υποβάλλεται σε εξωτερικές δυνάμειςΣτην περίπτωση αυτή, ο κινητήρας έχει ροπή 5,6 Νιουτον-μέτρων.
Ένα τετραάξονο κλειστό κύκλο βήμα κινητήρα με μαγνητικό κωδικοποιητή έχει σχεδιαστεί για χρήση σε μηχανές CNC (υπολογιστικό αριθμητικό έλεγχο).όπως οι κωδικοποιητές, για την παρακολούθηση της θέσης του άξονα του κινητήρα και την παροχή ανατροφοδότησης στο σύστημα ελέγχου.σε σύγκριση με τα συστήματα σταπ ανοιχτού βρόχου.
Ο μαγνητικός κωδικοποιητής είναι ένας τύπος αισθητήρα θέσης που χρησιμοποιεί μαγνήτες και αισθητήρες φαινομένου Hall για την ανίχνευση της θέσης του άξονα του κινητήρα.επιτρέποντας στο σύστημα ελέγχου να πραγματοποιεί προσαρμογές σε πραγματικό χρόνο και να εξασφαλίζει ακριβείς κινήσεις.
Συνολικά, ένα σύνολο κινητήρων NEMA 34 5,6N.m 4 άξων κλειστού κυκλώματος με μαγνητικό κωδικοποιητή θα ήταν κατάλληλο για μηχανές CNC που απαιτούν υψηλή ροπή και ακριβείς δυνατότητες τοποθέτησης.Παρέχει βελτιωμένη απόδοση και αξιοπιστία σε σύγκριση με τα συστήματα stepper ανοιχτού βρόχου, καθιστώντας το ιδανικό για εφαρμογές όπου η ακρίβεια είναι κρίσιμη, όπως η φρέσκιση CNC, η διαδρομή ή η 3D εκτύπωση.
Χαρακτηριστικά:
Αγγελούδι. |
10,8 ° |
Μέγεθος σκελετού |
86 χιλιοστά |
Αριθμός φάσης |
Φάση 2 |
Κατηγοριοποιημένο ρεύμα |
3 Α |
Στροφή διατήρησης |
5.6 Ν.μ. |
Αντίσταση |
1.5 ωμ |
Δυνατότητα επαγωγής |
15 mH |
Ινηρτία του περιστροφίου |
2700 g-cm2 |
Βάρος του κινητήρα |
30,8 kg |
Αριθμός οδηγιών |
4 |
Σύνδεση |
Διαπολικό |
Γωνία βήματος: 1,8°
Μέγιστη θερμοκρασία: μέγιστο 80°C
Θερμοκρασία περιβάλλοντος: -20 °C έως 50 °C
Θερμοκρασία αποθήκευσης -20 °C έως 100 °C
Περιοχή υγρασίας (%): 85% ή λιγότερο, μη συμπυκνωτική
Μόνωση από μαγνητικό σύρμα: κλάση Β 130° C
Αντίσταση μόνωσης: 100M Ωμ σε 500 VDC
Δυνατότητα διηλεκτρικής: 500 VDC για 1 λεπτό
Σχήμα | Κτήση Στροφή |
Αξιολογημένη Τρέχων |
Αντίσταση ανά φάση |
Δυνατότητα επαγωγής ανά φάση |
Αποστολή ροπή |
Ροτόρ αδράνεια |
Σημείωση: Διάταξη |
Μηχανή μήκος |
mN.m | Α | Ω | mH | mN.m | g.cm2 | - Όχι, όχι, όχι. | χμ | |
60SHD4201 | 650 | 0.6 | 15 | 20 | 50 | 280 | 4 | 45 |
60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
60SHD4601 | 3200 | 4.2 | 0.75 | 3.7 | 120 | 580 | 4 | 86 |
60SHD6602 | 2500 | 3 | 1.55 | 3.7 | 120 | 580 | 4 |
Κατεβάστε
Κωδικοποιητής |
Φρένα |
Κουτί ταχυτήτων |
Αξία |
