Τόπος καταγωγής | Κίνα |
Μάρκα | Casun |
Πιστοποίηση | CE,ROHS,ISO |
Αριθμό μοντέλου | 42SHD0034-20Q |

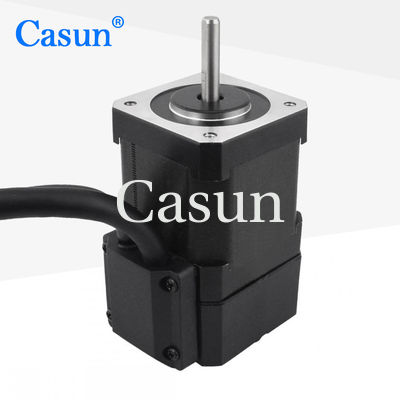

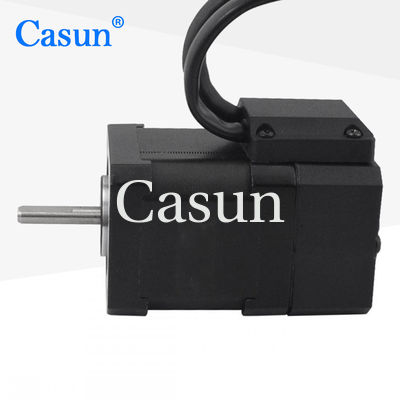

Casun Κλειστό βρόχο βήμα κινητήρα 260mN.M 42x34mm βήμα κινητήρα με Nema 17 βήμα κινητήρα ελεγκτή
Nema17 Κλειστού κύκλου βήμα κινητήρα 260mN.m 1.26Amp με κωδικοποιητή
Ο σταδιακός κινητήρας NEMA 17 42x34mm με ροπή 500mN.m και 1024ppr (πυρσώματα ανά στροφή) είναι ένας ειδικός τύπος σταδιακού κινητήρα που χρησιμοποιείται συνήθως σε διάφορες εφαρμογές όπως ρομποτική, 3D εκτυπωτές,Μηχανές CNCΑς αναλύσουμε τις προδιαγραφές:
NEMA 17: Αναφέρεται στις προδιαγραφές τυποποιημένου μεγέθους του κινητήρα που καθορίζονται από την Εθνική Ένωση Ηλεκτρικών Κατασκευαστών (NEMA).Δείχνει τις φυσικές διαστάσεις και το σχέδιο τοποθέτησης του κινητήρα.
42x34 mm: Οι διαστάσεις του κινητήρα, προσδιορίζοντας τη διάμετρο του σώματος του κινητήρα (42 mm) και το μήκος 34 mm).
2600mN.m ροπή: Η ροπή είναι μέτρο της δύναμης περιστροφής του κινητήρα.Αυτή η ονομαστική ροπή καθορίζει την ικανότητα του κινητήρα να οδηγεί φορτία και να ξεπεράσει την αντίσταση.
1024ppr: PPR σημαίνει παλμοί ανά στροφή, που δείχνει τον αριθμό των ηλεκτρικών παλμών που λαμβάνει ο κινητήρας για να ολοκληρώσει μια πλήρη στροφή.Ο κινητήρας χρειάζεται 1024 παλμούς για να ολοκληρώσει μια πλήρη περιστροφή 360 μοιρών..
Χαρακτηριστικά:
Αγγελούδι.
|
10,8 ° |
Μέγεθος σκελετού
|
42 mm |
Αριθμός φάσης
|
Φάση 2 |
Κατηγοριοποιημένο ρεύμα
|
1.28Amp |
Στροφή διατήρησης
|
260 μN.m |
Αντίσταση
|
3.2 χμ |
Δυνατότητα επαγωγής
|
20,7mH |
Ινηρτία του περιστροφίου
|
12g-cm2 |
Βάρος του κινητήρα
|
0.23 κιλά |
Κωδικοποιητής Pulsh
|
1024PPR |
Σύνδεση
|
Διαπολικό |
Μηχανή
Γωνία βήματος: 1,8°
Μέγιστη θερμοκρασία: μέγιστο 80°C
Θερμοκρασία περιβάλλοντος: -20 °C έως 50 °C
Θερμοκρασία αποθήκευσης -20 °C έως 100 °C
Περιοχή υγρασίας (%): 85% ή λιγότερο, μη συμπυκνωτική
Μόνωση από μαγνητικό σύρμα: κλάση Β 130° C
Αντίσταση μόνωσης: 100M Ωμ σε 500 VDC
Δυνατότητα διηλεκτρικής: 500 VDC για 1 λεπτό
Κωδικοποιητής
Τεχνολογία:
Απόδοση: Α + Α - Β + Β -
Σχήμα | Στροφή διατήρησης | Γωνία βήματος | Διάρκεια | Τύπος Άξονα | Κατηγοριοποιημένο ρεύμα |
42SHD4950 | 0.13N.m. | 10,8° | 20 χιλιοστά | D Άξονας 20 mm | 1.0Α |
42SHD4003 | 0.26N.m. | 10,8° | 34 χιλιοστά | D Άξονας 20 mm | 0.4Α |
42SHD0261 | 0.45N.m. | 10,8° | 40 χιλιοστά | D Άξονας 20 mm | 1.68Α |
42SHD4425 | 0.59N.m. | 10,8° | 48 χιλιοστά | D Άξονας 24 mm | 2.0Α |
42SHD4813 | 00,8 Ν.μ. | 10,8° | 60 χιλιοστά | D Άξονας 24 mm | 2.1Α |
