Τόπος καταγωγής | Κίνα |
Μάρκα | Casun |
Πιστοποίηση | CE,ROHS,ISO |
Αριθμό μοντέλου | 42SHD0217-24Q |

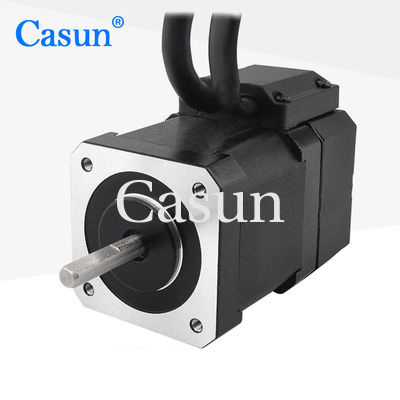

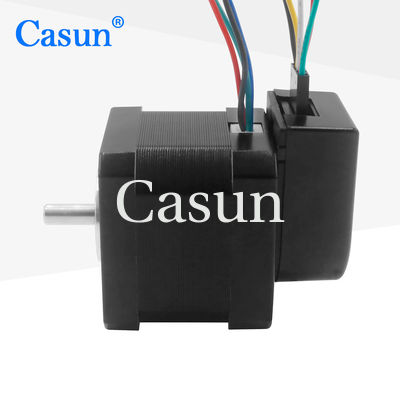

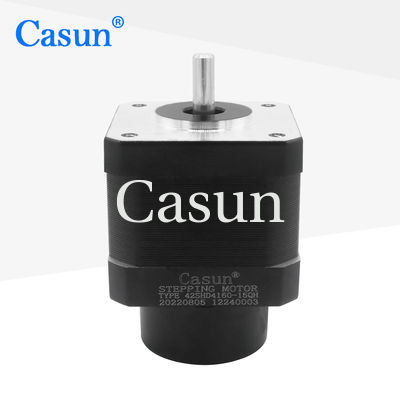

Κωδικοποιητής βήμα κινητήρα nema 17 42x40mm 500mN.m με 200ppr βήμα κινητήρα για 3D εκτυπωτή
Nema17 Κλειστό βρόχο βήμα κινητήρα 500mN.m 1.5Amp με κωδικοποιητή
Ο σταδιακός κινητήρας NEMA 17 42x40mm με ροπή 500mN.m και 200ppr (επιτάγματα ανά περιστροφή) είναι ένας ειδικός τύπος σταδιακού κινητήρα που χρησιμοποιείται συνήθως σε διάφορες εφαρμογές όπως ρομποτική, 3D εκτυπωτές,Μηχανές CNCΑς αναλύσουμε τις προδιαγραφές:
NEMA 17: Αναφέρεται στις προδιαγραφές τυποποιημένου μεγέθους του κινητήρα που καθορίζονται από την Εθνική Ένωση Ηλεκτρικών Κατασκευαστών (NEMA).Δείχνει τις φυσικές διαστάσεις και το σχέδιο τοποθέτησης του κινητήρα.
42x40 mm: Οι διαστάσεις του κινητήρα, προσδιορίζοντας τη διάμετρο του σώματος του κινητήρα (42 mm) και το μήκος (40 mm).
500mN.m ροπή: Η ροπή είναι μέτρο της δύναμης περιστροφής του κινητήρα.Αυτή η ονομαστική ροπή καθορίζει την ικανότητα του κινητήρα να οδηγεί φορτία και να ξεπεράσει την αντίσταση.
200ppr: PPR σημαίνει παλμοί ανά στροφή, που δείχνει τον αριθμό των ηλεκτρικών παλμών που λαμβάνει ο κινητήρας για να ολοκληρώσει μια πλήρη στροφή.Ο κινητήρας χρειάζεται 200 παλμούς για να ολοκληρώσει μια πλήρη περιστροφή 360 μοιρών..
Χαρακτηριστικά:
Αγγελούδι.
|
10,8 ° |
Μέγεθος σκελετού
|
42 mm |
Αριθμός φάσης
|
Φάση 2 |
Κατηγοριοποιημένο ρεύμα
|
1.5Amp |
Στροφή διατήρησης
|
500mN.m |
Αντίσταση
|
3.2 χμ |
Δυνατότητα επαγωγής
|
20,7mH |
Ινηρτία του περιστροφίου
|
12g-cm2 |
Βάρος του κινητήρα
|
0.23 κιλά |
Κωδικοποιητής Pulsh
|
200PPR |
Σύνδεση
|
Διαπολικό |
Μηχανή
Γωνία βήματος: 1,8°
Μέγιστη θερμοκρασία: μέγιστο 80°C
Θερμοκρασία περιβάλλοντος: -20 °C έως 50 °C
Θερμοκρασία αποθήκευσης -20 °C έως 100 °C
Περιοχή υγρασίας (%): 85% ή λιγότερο, μη συμπυκνωτική
Μόνωση από μαγνητικό σύρμα: κλάση Β 130° C
Αντίσταση μόνωσης: 100M Ωμ σε 500 VDC
Δυνατότητα διηλεκτρικής: 500 VDC για 1 λεπτό
Κωδικοποιητής
Τεχνολογία:
Απόδοση: Α + Α - Β + Β - Ζ + Ζ -
Σχήμα | Στροφή διατήρησης | Γωνία βήματος | Διάρκεια | Τύπος Άξονα | Κατηγοριοποιημένο ρεύμα |
42SHD4950 | 0.13N.m. | 10,8° | 20 χιλιοστά | D Άξονας 20 mm | 1.0Α |
42SHD4003 | 0.26N.m. | 10,8° | 34 χιλιοστά | D Άξονας 20 mm | 0.4Α |
42SHD0261 | 0.45N.m. | 10,8° | 40 χιλιοστά | D Άξονας 20 mm | 1.68Α |
42SHD4425 | 0.59N.m. | 10,8° | 48 χιλιοστά | D Άξονας 24 mm | 2.0Α |
42SHD4813 | 00,8 Ν.μ. | 10,8° | 60 χιλιοστά | D Άξονας 24 mm | 2.1Α |
