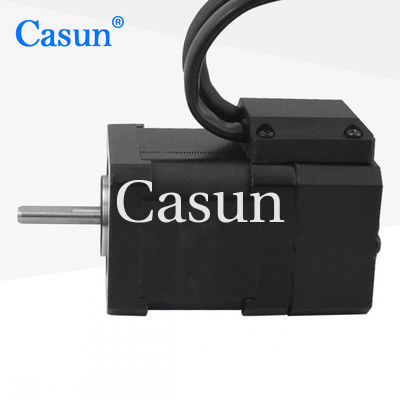

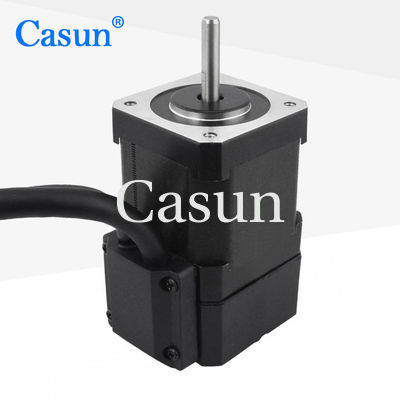

98mN.M 1024pm Κλειστό βρόχο βήμα κινητήρα με κωδικοποιητή NEMA14 35X20mm

98mN.M 1024pm Κλειστό βρόχο βήμα κινητήρα με κωδικοποιητή NEMA14 35X20mm

Ονομασία μάρκας:	Casun
Αριθμός μοντέλου:	Π35SHD0314-20QH
Επικαιροποίηση:	1 τεμ
Τιμή:	$18.9.54-$24.94
Όροι πληρωμής:	D/a, t/t, l/c, d/p
Δυνατότητα Προμήθειας:	40000+PCS+μήνας

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,ROHS,ISO

Χρώμα:

Μαύρος

ρεύμα / φάση:

1.1Amp

Ροπή συγκράτησης:

90mN.m

Προσαρμοσμένο:

Ο κινητήρας μπορεί να σχεδιαστεί και να κατασκευαστεί με εξατομικευμένο αίτημα.

Συσκευασία λεπτομέρειες:

Κουτί: 38x29x18cm

Δυνατότητα προσφοράς:

40000+PCS+μήνας

Επισημαίνω:

1024pm Κλειστό βρόχο βήμα κινητήρα

NEMA14 Κλειστού κύκλου σταπ κινητήρας

Κλειστό βήμα βήμα κινητήρα με κωδικοποιητή

Περιγραφή προϊόντων

98mN.M 1024pm Κλειστό βρόχο βήμα κινητήρα με κωδικοποιητή NEMA14 35X20mm

NEMA14 Κλειστό βήμα βήμα κινητήρα με ροπή 98mN.m, 1.1Amp ονομασία, και ενσωματωμένο κωδικοποιητή για ακριβή ανατροφοδότηση θέσης και διόρθωση σφαλμάτων.

Επισκόπηση του προϊόντος

Μέγεθος καρέ:NEMA 14 (35 χιλιοστά τετράγωνο)

Στροφή διατήρησης:90 mN.m (millinewtonmeter) - η ροπή που παράγεται σε στάση χωρίς απώλεια βημάτων

Κατηγοριοποιημένο ρεύμα:1.1 Amps - μέγιστο ρεύμα για καθορισμένη ροπή

Σύστημα κλειστού κυκλώματος:Ενσωματωμένος κωδικοποιητής παρέχει ανατροφοδότηση θέσης για τον εντοπισμό και τη διόρθωση της απώλειας βήματος ή των σφαλμάτων θέσης σε πραγματικό χρόνο

Βασικά χαρακτηριστικά

Διατίθενται διπολικές ή μονοπολικές εκδόσεις
Υβριδική κατασκευή βήμα προς βήμα
Διατίθεται σε μονο- ή διπλόξυλο εκδόσεις
Έγκριση CE και RoHS
Προσαρμογές διαθέσιμες κατόπιν αιτήματος

Μέγεθος

Προδιαγραφές κινητήρα

Γωνία βήματος	10,8°
Μέγεθος πλαισίου	42 mm
Αριθμός φάσης	Φάση 2
Κατηγοριοποιημένο ρεύμα	1.1 Amp
Στροφή διατήρησης	90 mN.m.
Αντίσταση	3.2 Ω
Δυνατότητα επαγωγής	20,7 mH
Ινηρτία του περιστροφίου	12 g·cm2
Βάρος του κινητήρα	0.17 κιλά
Κωδικοποιητής Pulse	1024
Σύνδεση	Διαπολικό

Προδιαγραφές λειτουργίας

Συνθήκες λειτουργίας του κινητήρα:

Μέγιστη θερμοκρασία: 80°C

Θερμοκρασία περιβάλλοντος: -20°C έως 50°C

Θερμοκρασία αποθήκευσης: -20°C έως 100°C

Περιοχή υγρασίας: 85% ή λιγότερο, μη συμπυκνωτική

Απομόνωση από μαγνητικό σύρμα: κλάση Β 130°C

Αντίσταση μόνωσης: 100M Ω σε 500 VDC

Δυνατότητα διηλεκτρικής: 500 VDC για 1 λεπτό

Προδιαγραφές κωδικοποιητή:

Τετάρτη: 5V

Απόδοση: Α + Α - Β + Β - Ζ + Ζ -

Διαθέσιμα μοντέλα

Σχήμα	Στροφή διατήρησης	Γωνία βήματος	Διάρκεια	Τύπος άξονα	Κατηγοριοποιημένο ρεύμα
42SHD4950	0.13 N.m.	10,8°	20 χιλιοστά	D Άξονας 20 mm	1.0Α
42SHD4003	0.26 Ν.μ.	10,8°	34 χιλιοστά	D Άξονας 20 mm	0.4Α
42SHD0261	0.45 Ν.μ.	10,8°	40 χιλιοστά	D Άξονας 20 mm	1.68Α
42SHD4425	0.59 N.m.	10,8°	48 χιλιοστά	D Άξονας 24 mm	2.0Α
42SHD4813	00,8 N.m.	10,8°	60 χιλιοστά	D Άξονας 24 mm	2.1Α

Επιλογές προσαρμογής

Αν οι τυποποιημένοι κινητήρες μας δεν μπορούν να ανταποκριθούν στις απαιτήσεις σας, μπορούμε να προσαρμόσουμε τους κινητήρες σύμφωνα με τις συγκεκριμένες ανάγκες σας.

Ειδικοί άξονες
Προσαρμοσμένες παραμέτρους περιστροφής
Τροποποιημένες διαστάσεις εγκατάστασης
Ειδικές απαιτήσεις: καλώδια μολύβδου
Συνδετήρες προσαρμοσμένοι

Διαθέσιμες επιλογές
