Τόπος καταγωγής | Κίνα |
Μάρκα | Casun |
Πιστοποίηση | CE,ROHS,ISO |
Αριθμό μοντέλου | Β20SHD4359-C191 |

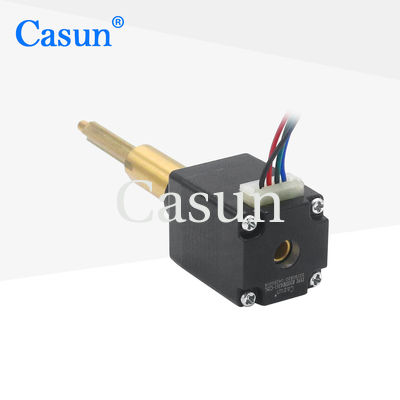

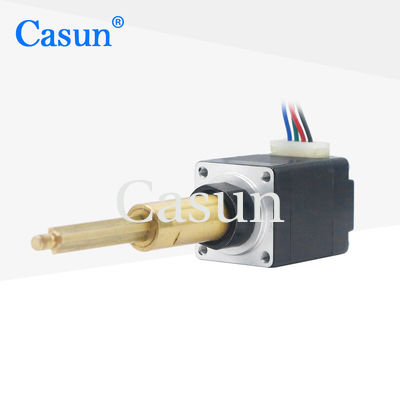

Βήμα κινητήρα Nema 8 Πρωτεύον οδηγό 19.05 Πρωτεύον βίδα βήμα κινητήρα Tr3.5x0.6096 Για ιατρική μηχανή
Συχνά χρησιμοποιείται ένας μικροστάπτης κινητήρας με μολυβδούρα για τη δημιουργία ενός γραμμικού ενεργοποιητή.Παρέχει ακριβή και ελεγχόμενη γραμμική κίνηση με τη μετατροπή της περιστροφικής κίνησης του σταπτέρ κινητήρα σε γραμμική κίνηση μέσω του μηχανισμού μολύβδου βίδα.
1Δυνατότητα φορτίου: Η ικανότητα φορτίου είναι 25N, πράγμα που σημαίνει ότι ο γραμμικός κινητήρας μπορεί να χειριστεί μια μέγιστη δύναμη 25 Νεύτων.Αυτό δείχνει την ποσότητα του βάρους ή της δύναμης που μπορεί να μετακινηθεί ή να κρατηθεί αποτελεσματικά ο κινητήρας χωρίς να διακυβεύεται η απόδοσή τουΕίναι σημαντικό να εξετάσετε τις απαιτήσεις φορτίου της συγκεκριμένης εφαρμογής σας για να βεβαιωθείτε ότι ο κινητήρας μπορεί να το χειριστεί.
2Ταχύτητα (200pps): Η ταχύτητα των 200pps υποδεικνύει τον μέγιστο ρυθμό παλμού με τον οποίο μπορεί να περιστρέφεται ο σταπτήρας.Η πραγματική γραμμική ταχύτητα του ενεργοποιητή θα εξαρτηθεί από το πεδίο της μολύβδου και την ειδική διαμόρφωση του συστήματος.
3.NEMA 8 Στάπτης κινητήρας: Η ονομασία NEMA 8 προσδιορίζει το μέγεθος και τις διαστάσεις τοποθέτησης του σταπτικού κινητήρα.Οι κινητήρες NEMA 8 είναι συμπαγείς και συνήθως έχουν μικρότερο μέγεθος πλαισίου και χαμηλότερη ροπή σε σύγκριση με τα μεγαλύτερα μεγέθη NEMAΣυνήθως χρησιμοποιούνται σε εφαρμογές όπου ο χώρος είναι περιορισμένος.
Χαρακτηριστικά:
Αγγελούδι.
|
10,8 ° |
Μέγεθος σκελετού
|
20 χιλιοστά |
Αριθμός φάσης
|
Φάση 2 |
Κατηγοριοποιημένο ρεύμα
|
0.6Amp |
Στροφή διατήρησης
|
25N σε 200pps |
Αντίσταση
|
11.5 ωμ |
Δυνατότητα επαγωγής
|
3.50mH |
Ινηρτία του περιστροφίου
|
6g-cm2 |
Βάρος του κινητήρα
|
0.2kg |
Σημείωση:
|
190,06 mm |
Σύνδεση
|
Διαπολικό |
Γωνία βήματος: 1,8°
Μέγιστη θερμοκρασία: μέγιστο 80°C
Θερμοκρασία περιβάλλοντος: -20 °C έως 50 °C
Θερμοκρασία αποθήκευσης -20 °C έως 100 °C
Περιοχή υγρασίας (%): 85% ή λιγότερο, μη συμπυκνωτική
Μόνωση από μαγνητικό σύρμα: κλάση Β 130° C
Αντίσταση μόνωσης: 100M Ωμ σε 500 VDC
Δυνατότητα διηλεκτρικής: 500 VDC για 1 λεπτό
Ραδιοπαίγνιο άξονα:0.02Μαξ. (450g φορτίο)
Αξιακό παιχνίδι άξονα:0.08Max. (450g φορτίο)
Μέγιστη ακτινοβολία: 28 N (20 mm από την φλάντσα)
Μέγιστη αξιωτική δύναμη):10N
Σχήμα | Στροφή διατήρησης | Γωνία βήματος | Μέγεθος κινητήρα | Τύπος Άξονα | Κατηγοριοποιημένο ρεύμα |
42SHD4950 | 0.13N.m. | 10,8° | 20 χιλιοστά | D Άξονας 20 mm | 1.0Α |
42SHD4003 | 0.26N.m. | 10,8° | 34 χιλιοστά | D Άξονας 20 mm | 0.4Α |
42SHD0261 | 0.45N.m. | 10,8° | 40 χιλιοστά | D Άξονας 20 mm | 1.68Α |
42SHD4425 | 0.59N.m. | 10,8° | 48 χιλιοστά | D Άξονας 24 mm | 2.0Α |
42SHD4813 | 00,8 Ν.μ. | 10,8° | 60 χιλιοστά | D Άξονας 24 mm | 2.1Α |
Μέγεθος σώματος | Διάμετρος βίδες | Πύργος | Μέγεθος βίδες | ||
20 χιλιοστά 34 χιλιοστά 40 χιλιοστά 48 mm 60 χιλιοστά |
5 | 2 | 20-1000 mm | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
