Τόπος καταγωγής | Κίνα |
Μάρκα | Casun |
Πιστοποίηση | CE,ROHS,ISO |
Αριθμό μοντέλου | Β20SHD4353-C9P |

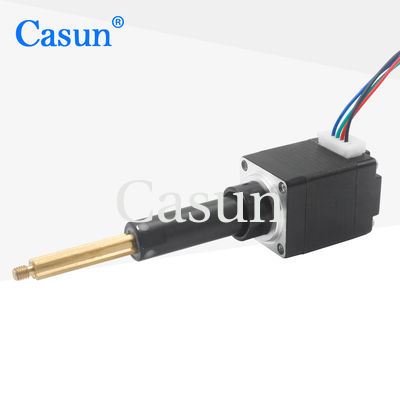

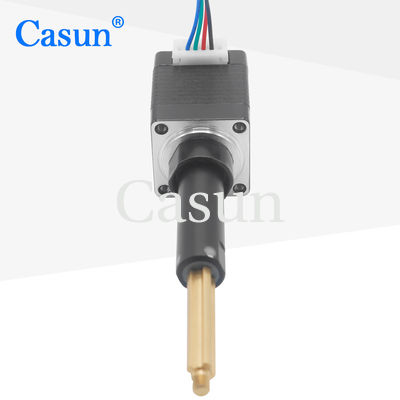

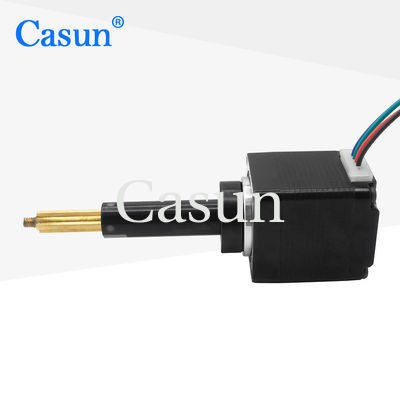

Μικροβήμα κινητήρα γραμμικός ενεργοποιητής βίδες μολύβδου 0,5kg/600pps nema8 βήμα κινητήρας για εξοπλισμό ομορφιάς
Συχνά χρησιμοποιείται ένας μικροστάπτης κινητήρας με μολυβδούρα για τη δημιουργία ενός γραμμικού ενεργοποιητή.Παρέχει ακριβή και ελεγχόμενη γραμμική κίνηση με τη μετατροπή της περιστροφικής κίνησης του σταπτέρ κινητήρα σε γραμμική κίνηση μέσω του μηχανισμού μολύβδου βίδα.
1Δυνατότητα φορτίου: Η ικανότητα φορτίου 0,5 kg αναφέρεται στο μέγιστο βάρος που μπορεί να μετακινήσει ή να διατηρήσει αποτελεσματικά ο γραμμικός ενεργοποιητής.Δείχνει τη μέγιστη δύναμη που μπορεί να ασκήσει ο κινητήρας χωρίς να διακυβεύεται η απόδοσή τουΒεβαιωθείτε ότι εξετάζετε τις απαιτήσεις φορτίου της συγκεκριμένης εφαρμογής σας για να διασφαλίσετε ότι ο κινητήρας μπορεί να το χειριστεί.
2Ταχύτητα (600pps): Η ταχύτητα των 600pps υποδεικνύει τον μέγιστο ρυθμό παλμού με τον οποίο μπορεί να περιστρέφεται ο σταπτήρας.Η πραγματική γραμμική ταχύτητα του ενεργοποιητή θα εξαρτηθεί από το πεδίο της μολύβδου και την ειδική διαμόρφωση του συστήματος.
3.NEMA 8 Στάπτης κινητήρας: Η NEMA (Εθνική Ένωση Ηλεκτρικών Παρασκευαστών) είναι ένα πρότυπο που καθορίζει τις φυσικές διαστάσεις και τις απαιτήσεις τοποθέτησης για τους σταπτικούς κινητήρες.Η ονομασία NEMA 8 προσδιορίζει το μέγεθος και τις διαστάσεις τοποθέτησης του κινητήραΟι κινητήρες NEMA 8 είναι συμπαγείς και συνήθως έχουν μικρότερο μέγεθος πλαισίου και χαμηλότερη ροπή σε σύγκριση με τα μεγαλύτερα μεγέθη NEMA.
Χαρακτηριστικά:
Αγγελούδι.
|
10,8 ° |
Μέγεθος σκελετού
|
20 χιλιοστά |
Αριθμός φάσης
|
Φάση 2 |
Κατηγοριοποιημένο ρεύμα
|
0.24Amp |
Στροφή διατήρησης
|
0.5kg σε 600pps |
Αντίσταση
|
11.5 ωμ |
Δυνατότητα επαγωγής
|
3.50mH |
Ινηρτία του περιστροφίου
|
6g-cm2 |
Βάρος του κινητήρα
|
0.2kg |
Σημείωση:
|
35 χιλιοστά |
Σύνδεση
|
Διαπολικό |
Γωνία βήματος: 1,8°
Μέγιστη θερμοκρασία: μέγιστο 80°C
Θερμοκρασία περιβάλλοντος: -20 °C έως 50 °C
Θερμοκρασία αποθήκευσης -20 °C έως 100 °C
Περιοχή υγρασίας (%): 85% ή λιγότερο, μη συμπυκνωτική
Μόνωση από μαγνητικό σύρμα: κλάση Β 130° C
Αντίσταση μόνωσης: 100M Ωμ σε 500 VDC
Δυνατότητα διηλεκτρικής: 500 VDC για 1 λεπτό
Ραδιοπαίγνιο άξονα:0.02Μαξ. (450g φορτίο)
Αξιακό παιχνίδι άξονα:0.08Max. (450g φορτίο)
Μέγιστη ακτινοβολία: 28 N (20 mm από την φλάντσα)
Μέγιστη αξιωτική δύναμη):10N
Σχήμα | Στροφή διατήρησης | Γωνία βήματος | Μέγεθος κινητήρα | Τύπος Άξονα | Κατηγοριοποιημένο ρεύμα |
42SHD4950 | 0.13N.m. | 10,8° | 20 χιλιοστά | D Άξονας 20 mm | 1.0Α |
42SHD4003 | 0.26N.m. | 10,8° | 34 χιλιοστά | D Άξονας 20 mm | 0.4Α |
42SHD0261 | 0.45N.m. | 10,8° | 40 χιλιοστά | D Άξονας 20 mm | 1.68Α |
42SHD4425 | 0.59N.m. | 10,8° | 48 χιλιοστά | D Άξονας 24 mm | 2.0Α |
42SHD4813 | 00,8 Ν.μ. | 10,8° | 60 χιλιοστά | D Άξονας 24 mm | 2.1Α |
Μέγεθος σώματος | Διάμετρος βίδες | Πύργος | Μέγεθος βίδες | ||
20 χιλιοστά 34 χιλιοστά 40 χιλιοστά 48 mm 60 χιλιοστά |
5 | 2 | 20-1000 mm | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
