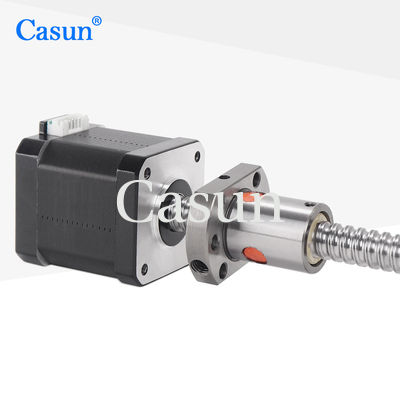

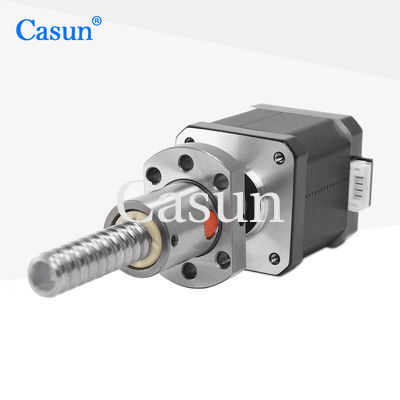

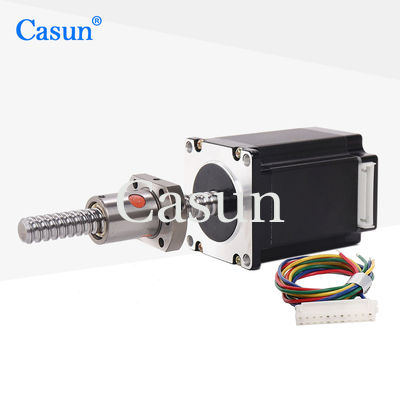

Μηχανές βήματος με στροφή σφαίρας Nema11 320mN.m στροφή σφαίρας γραμμικός κινητήρας βήματος για CNC
Οι βήμα κινητήρες με στροφή σφαίρας προσφέρουν αρκετά πλεονεκτήματα, μεταξύ των οποίων:
-
Υψηλή ακρίβεια: Ο μηχανισμός στροφής με σφαίρα μειώνει την αντίδραση και παρέχει ακριβή τοποθέτηση, καθιστώντας τους κατάλληλους για εφαρμογές που απαιτούν ακριβείς κινήσεις.
-
Υψηλή αποδοτικότητα: Ο σχεδιασμός της σφαιρικής βίδες ελαχιστοποιεί τη τριβή, με αποτέλεσμα την αποτελεσματική μετάδοση ισχύος και τη μείωση της κατανάλωσης ενέργειας.
-
Σύνθετο μέγεθος: Οι κινητήρες NEMA 11 είναι μικροί και ελαφρύς, καθιστώντας τους ιδανικούς για εφαρμογές με περιορισμένο χώρο.
-
Κόστος: Οι βήμα-βήμα κινητήρες με στροφή σφαίρας προσφέρουν μια καλή ισορροπία μεταξύ της απόδοσης και του κόστους, καθιστώντας τους μια δημοφιλής επιλογή για διάφορες εφαρμογές.
Χαρακτηριστικά:
-
Διατίθενται διπολικές ή μονοπολικές εκδόσεις
-
Υβριδική κατασκευή βήμα προς βήμα
-
Διατίθεται σε μονο- ή διπλόξυλο εκδόσεις
-
Έγκριση CE και RoHS
-
Προσαρμογές κατόπιν αιτήματος
Προδιαγραφές κινητήρα
Για περισσότερες πληροφορίες, επικοινωνήστε με την εξυπηρέτηση πελατών.
|
Αγγελούδι.
|
10,8 °
|
|
Μέγεθος σκελετού
|
28 χιλιοστά
|
|
Αριθμός φάσης
|
Φάση 2
|
|
Κατηγοριοποιημένο ρεύμα
|
1.7Amp
|
|
Στροφή διατήρησης
|
120mN.m
|
|
Αντίσταση
|
Ωχμ
|
|
Δυνατότητα επαγωγής
|
mH
|
|
Ινηρτία του περιστροφίου
|
g-cm2
|
|
Βάρος του κινητήρα
|
0.26 κιλά
|
|
Στροφή μολύβδου
|
109 χιλιοστά
|
|
Σύνδεση
|
Διαπολικό
|
Προδιαγραφές λειτουργίας
Γωνία βήματος: 1,8°
Μέγιστη θερμοκρασία: μέγιστο 80°C
Θερμοκρασία περιβάλλοντος: -20 °C έως 50 °C
Θερμοκρασία αποθήκευσης -20 °C έως 100 °C
Περιοχή υγρασίας (%): 85% ή λιγότερο, μη συμπυκνωτική
Μόνωση από μαγνητικό σύρμα: κλάση Β 130° C
Αντίσταση μόνωσης: 100M Ωμ σε 500 VDC
Δυνατότητα διηλεκτρικής: 500 VDC για 1 λεπτό
Ραδιοπαίγνιο άξονα:0.02Μαξ. (450g φορτίο)
Αξιακό παιχνίδι άξονα:0.08Max. (450g φορτίο)
Μέγιστη ακτινοβολία: 28 N (20 mm από την φλάντσα)
Μέγιστη αξιωτική δύναμη):10N
Στρογγυλοδρομικές καμπύλες
Υπομοντέλα
| Σχήμα |
Στροφή διατήρησης |
Γωνία βήματος |
Μέγεθος κινητήρα |
Τύπος Άξονα |
Κατηγοριοποιημένο ρεύμα |
| 42SHD4950 |
0.13N.m. |
10,8° |
20 χιλιοστά |
D Άξονας 20 mm |
1.0Α |
| 42SHD4003 |
0.26N.m. |
10,8° |
34 χιλιοστά |
D Άξονας 20 mm |
0.4Α |
| 42SHD0261 |
0.45N.m. |
10,8° |
40 χιλιοστά |
D Άξονας 20 mm |
1.68Α |
| 42SHD4425 |
0.59N.m. |
10,8° |
48 χιλιοστά |
D Άξονας 24 mm |
2.0Α |
| 42SHD4813 |
00,8 Ν.μ. |
10,8° |
60 χιλιοστά |
D Άξονας 24 mm |
2.1Α |
| Μέγεθος σώματος |
Διάμετρος βίδες |
Πύργος |
Μέγεθος βίδες |
20 χιλιοστά
34 χιλιοστά
40 χιλιοστά
48 mm
60 χιλιοστά
|
5 |
2 |
20-1000 mm |
| 8 |
| 6.35 |
1.27 |
| 3.175 |
| 6.35 |
| 6.5 |
3 |
| 6.35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
Κατεβάστε
Αν ο τυποποιημένος κινητήρας μας δεν μπορεί να ανταποκριθεί στις ανάγκες σας,
Μπορούμε να προσαρμόσουμε τον κινητήρα σύμφωνα με τις ανάγκες σας.
Το εξατομικευμένο περιεχόμενο περιλαμβάνει, μεταξύ άλλων, ειδικούς άξονες, παραμέτρους περιστροφής, διαστάσεις εγκατάστασης, καλώδια μόλυβδου με ειδικές απαιτήσεις, συνδέσμους κλπ.
Επιλογές:
Κωδικοποιητής... φρένο... κιβώτιο ταχυτήτων... άξονας.
Παρακαλώ κάντε κλικ στο "Βρες μια προσφορά." κουμπί κάτω για να μας πείτε τις απαιτήσεις σας.
