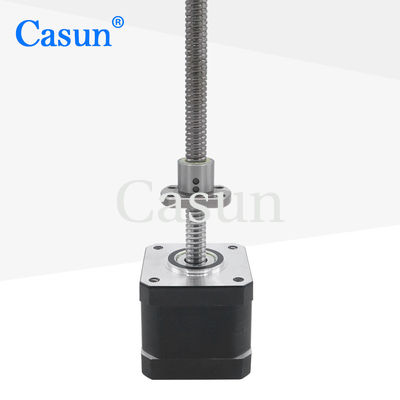

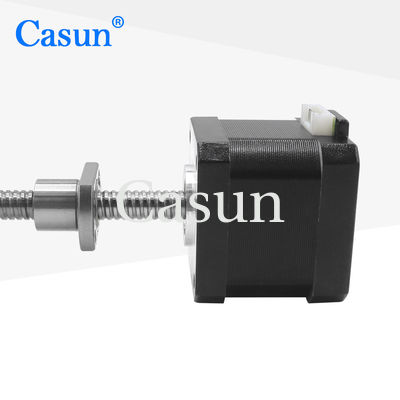

Nema17 Στρογγυλοσφαιρικό γραμμικό βήμα κινητήρα 450mN.M SFK0802 βήμα κινητήρα για CNC
Μια NEMA 17 βήμα κινητήρα με ονομαστική ροπή 450mN.m (millinewton meters) και ένας μηχανισμός στροφής σφαίρας είναι μια κατάλληλη επιλογή για διάφορες εφαρμογές που απαιτούν μέτρια ροπή και ακριβή γραμμικό έλεγχο κίνησης.
Η ονομαστική ροπή 450mN.m δείχνει την ικανότητα του κινητήρα να παρέχει δύναμη περιστροφής.3D εκτυπωτές, εξοπλισμού αυτοματισμού και άλλων συστημάτων που απαιτούν ακριβή θέση και ελεγχόμενη γραμμική κίνηση.
Χαρακτηριστικά:
Αγγελούδι.
|
10,8 ° |
Μέγεθος σκελετού
|
42 χιλιοστά |
Αριθμός φάσης
|
Φάση 2 |
Κατηγοριοποιημένο ρεύμα
|
1.68Amp |
Στροφή διατήρησης
|
450 μN.m |
Αντίσταση
|
Ωχμ |
Δυνατότητα επαγωγής
|
mH |
Ινηρτία του περιστροφίου
|
g-cm2 |
Βάρος του κινητήρα
|
0.32 κιλά |
Στροφή μολύβδου
|
200 χιλιοστά |
Σύνδεση
|
Διαπολικό |
Γωνία βήματος: 1,8°
Μέγιστη θερμοκρασία: μέγιστο 80°C
Θερμοκρασία περιβάλλοντος: -20 °C έως 50 °C
Θερμοκρασία αποθήκευσης -20 °C έως 100 °C
Περιοχή υγρασίας (%): 85% ή λιγότερο, μη συμπυκνωτική
Μόνωση από μαγνητικό σύρμα: κλάση Β 130° C
Αντίσταση μόνωσης: 100M Ωμ σε 500 VDC
Δυνατότητα διηλεκτρικής: 500 VDC για 1 λεπτό
Ραδιοπαίγνιο άξονα:0.02Μαξ. (450g φορτίο)
Αξιακό παιχνίδι άξονα:0.08Max. (450g φορτίο)
Μέγιστη ακτινοβολία: 28 N (20 mm από την φλάντσα)
Μέγιστη αξιωτική δύναμη):10N
Σχήμα | Στροφή διατήρησης | Γωνία βήματος | Μέγεθος κινητήρα | Τύπος Άξονα | Κατηγοριοποιημένο ρεύμα |
42SHD4950 | 0.13N.m. | 10,8° | 20 χιλιοστά | D Άξονας 20 mm | 1.0Α |
42SHD4003 | 0.26N.m. | 10,8° | 34 χιλιοστά | D Άξονας 20 mm | 0.4Α |
42SHD0261 | 0.45N.m. | 10,8° | 40 χιλιοστά | D Άξονας 20 mm | 1.68Α |
42SHD4425 | 0.59N.m. | 10,8° | 48 χιλιοστά | D Άξονας 24 mm | 2.0Α |
42SHD4813 | 00,8 Ν.μ. | 10,8° | 60 χιλιοστά | D Άξονας 24 mm | 2.1Α |
Μέγεθος σώματος | Διάμετρος βίδες | Πύργος | Μέγεθος βίδες | ||
20 χιλιοστά 34 χιλιοστά 40 χιλιοστά 48 mm 60 χιλιοστά |
5 | 2 | 20-1000 mm | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
