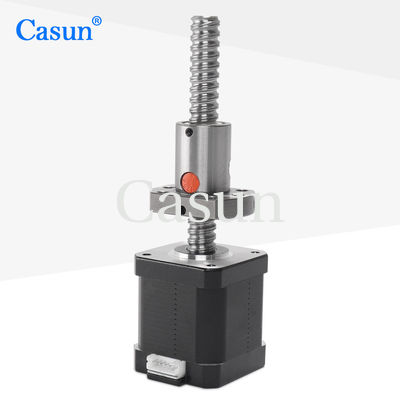

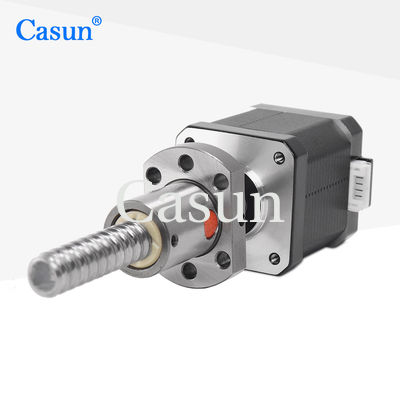

NEMA17 Στροφώδης βήμα κινητήρας 320mN.M γραμμικός βήμα κινητήρας για αυτοματισμό
Ο μηχανισμός της στροφής στροφής αποτελείται από έναν κλωστοειδές άξονα στροφής και ένα ξύλο με ρουλεμάν με στροφές που κυλίζουν μεταξύ της βίδες και του ξύλου.με αποτέλεσμα γραμμική κίνηση.
Χαρακτηριστικά:
-
Διατίθενται διπολικές ή μονοπολικές εκδόσεις
-
Υβριδική κατασκευή βήμα προς βήμα
-
Διατίθεται σε μονο- ή διπλόξυλο εκδόσεις
-
Έγκριση CE και RoHS
-
Προσαρμογές κατόπιν αιτήματος
Προδιαγραφές κινητήρα
|
Αγγελούδι.
|
10,8 °
|
|
Μέγεθος σκελετού
|
42 χιλιοστά
|
|
Αριθμός φάσης
|
Φάση 2
|
|
Κατηγοριοποιημένο ρεύμα
|
1.68Amp
|
|
Στροφή διατήρησης
|
320mN.m
|
|
Αντίσταση
|
1.50 ωμ
|
|
Δυνατότητα επαγωγής
|
2.5mH
|
|
Ινηρτία του περιστροφίου
|
38g-cm2
|
|
Βάρος του κινητήρα
|
0.2kg
|
|
Στροφή μολύβδου
|
45 χιλιοστά
|
|
Σύνδεση
|
Διαπολικό
|
Προδιαγραφές λειτουργίας
Γωνία βήματος: 1,8°
Μέγιστη θερμοκρασία: μέγιστο 80°C
Θερμοκρασία περιβάλλοντος: -20 °C έως 50 °C
Θερμοκρασία αποθήκευσης -20 °C έως 100 °C
Περιοχή υγρασίας (%): 85% ή λιγότερο, μη συμπυκνωτική
Μόνωση από μαγνητικό σύρμα: κλάση Β 130° C
Αντίσταση μόνωσης: 100M Ωμ σε 500 VDC
Δυνατότητα διηλεκτρικής: 500 VDC για 1 λεπτό
Ραδιοπαίγνιο άξονα:0.02Μαξ. (450g φορτίο)
Αξιακό παιχνίδι άξονα:0.08Max. (450g φορτίο)
Μέγιστη ακτινοβολία: 28 N (20 mm από την φλάντσα)
Μέγιστη αξιωτική δύναμη):10N
Στρογγυλοδρομικές καμπύλες
Υπομοντέλα
| Σχήμα |
Στροφή διατήρησης |
Γωνία βήματος |
Μέγεθος κινητήρα |
Τύπος Άξονα |
Κατηγοριοποιημένο ρεύμα |
| 42SHD4950 |
0.13N.m. |
10,8° |
20 χιλιοστά |
D Άξονας 20 mm |
1.0Α |
| 42SHD4003 |
0.26N.m. |
10,8° |
34 χιλιοστά |
D Άξονας 20 mm |
0.4Α |
| 42SHD0261 |
0.45N.m. |
10,8° |
40 χιλιοστά |
D Άξονας 20 mm |
1.68Α |
| 42SHD4425 |
0.59N.m. |
10,8° |
48 χιλιοστά |
D Άξονας 24 mm |
2.0Α |
| 42SHD4813 |
00,8 Ν.μ. |
10,8° |
60 χιλιοστά |
D Άξονας 24 mm |
2.1Α |
| Μέγεθος σώματος |
Διάμετρος βίδες |
Πύργος |
Μέγεθος βίδες |
20 χιλιοστά
34 χιλιοστά
40 χιλιοστά
48 mm
60 χιλιοστά
|
5 |
2 |
20-1000 mm |
| 8 |
| 6.35 |
1.27 |
| 3.175 |
| 6.35 |
| 6.5 |
3 |
| 6.35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
Κατεβάστε
Αν ο τυποποιημένος κινητήρας μας δεν μπορεί να ανταποκριθεί στις ανάγκες σας,
Μπορούμε να προσαρμόσουμε τον κινητήρα σύμφωνα με τις ανάγκες σας.
Το εξατομικευμένο περιεχόμενο περιλαμβάνει, μεταξύ άλλων, ειδικούς άξονες, παραμέτρους περιστροφής, διαστάσεις εγκατάστασης, καλώδια μόλυβδου με ειδικές απαιτήσεις, συνδέσμους κλπ.
