Τόπος καταγωγής | ΚΙΝΑ |
Μάρκα | Casun |
Πιστοποίηση | CE,ROHS,ISO |
Αριθμό μοντέλου | P35SHD4112-250NKH |

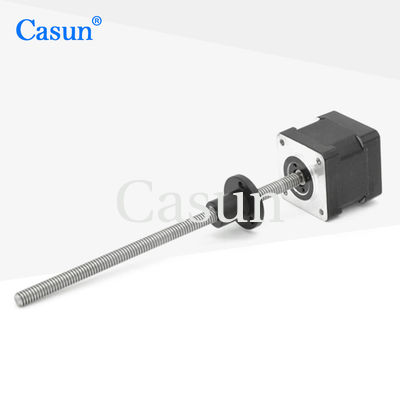

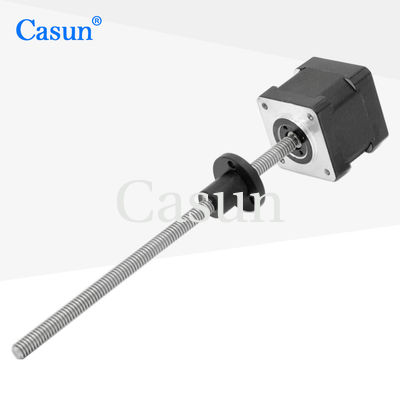

NEMA14 αιχμαλωτισμένος βήμα κινητήρας με μολύβι βίδα που κρατά ροπή 0,2kg tr8*8 για ιατρικό εξοπλισμό
Ο κινητήρας σταπ NEMA14 που αναφέρατε είναι σχεδιασμένος με μοχλό και έχει ροπή διατήρησης 0,2 kg. Η προδιαγραφή του μοχλού που παρέχετε είναι TR8*8.Να τι υπονοεί αυτή η πληροφορία.:
Τύπος κινητήρα: 2 φάσης βήμα κινητήρα
Δυναμική ροπής: 0,2 kg (κιλάγραμμα)
Στροφή μολύβδου: TR8*8
Η ροπή στάθμευσης υποδηλώνει τη μέγιστη ροπή που μπορεί να ασκήσει ο κινητήρας ενώ είναι ακίνητος για να αποτρέψει την κίνηση, συνήθως μετρούμενη σε N.m (νιούτον-μέτρα) ή kg.cm (κιλό-σε-μέτρα).ορίζεται ως 0.2kg, πράγμα που σημαίνει ότι ο κινητήρας μπορεί να κρατήσει αντικείμενα που ζυγίζουν έως και 0,2kg χωρίς να περιστρέφεται όταν εφαρμόζεται ισχύς.
Η προδιαγραφή της μολύβδου TR8*8 αναφέρεται στον τύπο νήματος και το ύψος της μολύβδου.Το "*8" υποδηλώνει ότι η μολύβδης βίδα έχει μια κλίση 8 mm, που σημαίνει ότι προχωράει κατά 8 mm για κάθε πλήρη περιστροφή.
Αυτός ο τύπος σταπτικού κινητήρα με αιχμαλωτισμένη βίδα μολύβδου χρησιμοποιείται συνήθως σε ιατρικό εξοπλισμό, όπως ιατρικές αντλίες, συστήματα ακριβούς θέσης,ή άλλες εφαρμογές όπου απαιτείται ελεγχόμενη γραμμική κίνηση.
Χαρακτηριστικά:
Αγγελούδι.
|
10,8 ° |
Μέγεθος σκελετού
|
35 χιλιοστά |
Αριθμός φάσης
|
Φάση 2 |
Κατηγοριοποιημένο ρεύμα
|
0.4Amp |
Στροφή διατήρησης
|
200mN.m |
Αντίσταση
|
200 ωμ |
Δυνατότητα επαγωγής
|
20mH |
Ινηρτία του περιστροφίου
|
14g-cm2 |
Βάρος του κινητήρα
|
0.2kg |
Στροφή μολύβδου
|
Tr8X8 |
Σύνδεση
|
Διαπολικό |
Γωνία βήματος: 1,8°
Μέγιστη θερμοκρασία: μέγιστο 80°C
Θερμοκρασία περιβάλλοντος: -20 °C έως 50 °C
Θερμοκρασία αποθήκευσης -20 °C έως 100 °C
Περιοχή υγρασίας (%): 85% ή λιγότερο, μη συμπυκνωτική
Μόνωση από μαγνητικό σύρμα: κλάση Β 130° C
Αντίσταση μόνωσης: 100M Ωμ σε 500 VDC
Δυνατότητα διηλεκτρικής: 500 VDC για 1 λεπτό
Ραδιοπαίγνιο άξονα:0.02Μαξ. (450g φορτίο)
Αξιακό παιχνίδι άξονα:0.08Max. (450g φορτίο)
Μέγιστη ακτινοβολία: 28N (20 mm από την φλάντσα)
Μέγιστη αξιωτική δύναμη):10N
Σχήμα | Στροφή διατήρησης | Γωνία βήματος | Μέγεθος κινητήρα | Τύπος Άξονα | Κατηγοριοποιημένο ρεύμα |
42SHD4950 | 0.13N.m. | 10,8° | 20 χιλιοστά | D Άξονας 20 mm | 1.0Α |
42SHD4003 | 0.26N.m. | 10,8° | 34 χιλιοστά | D Άξονας 20 mm | 0.4Α |
42SHD0261 | 0.45N.m. | 10,8° | 40 χιλιοστά | D Άξονας 20 mm | 1.68Α |
42SHD4425 | 0.59N.m. | 10,8° | 48 χιλιοστά | D Άξονας 24 mm | 2.0Α |
42SHD4813 | 00,8 Ν.μ. | 10,8° | 60 χιλιοστά | D Άξονας 24 mm | 2.1Α |
Μέγεθος σώματος | Διάμετρος βίδες | Πύργος | Μέγεθος βίδες | ||
20 χιλιοστά 34 χιλιοστά 40 χιλιοστά 48 mm 60 χιλιοστά |
5 | 2 | 20-1000 mm | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
