Τόπος καταγωγής | Κίνα |
Μάρκα | Casun |
Πιστοποίηση | CE,ROHS,ISO |
Αριθμό μοντέλου | 57SHD4811-330NXH-PSM57 |
NEMA23 Ενσωματωμένος κινητήρας εξωτερικός μολύβδιος βρόχος κινητήρας 2N.M Ενσωματωμένος αιχμαλωτισμένος κινητήρας βήματος
Casun Ενσωματωμένος εξωτερικός μολύβδιος βρόγχος βήμα κινητήρας NEMA 23 2N.M βήμα κινητήρα αιχμαλωτισμένο βήμα κινητήρα
Ο Casun Integrated External Lead Screw Stepper Motor είναι ένας ειδικός τύπος σταπτέρ κινητήρα σχεδιασμένος και κατασκευασμένος από την Casun.m (νιούτον-μέτρα)Ο όρος "ενσωματωμένη εξωτερική βίδα" υποδηλώνει ότι ο κινητήρας ενσωματώνει έναν εξωτερικό μηχανισμό βίδας, ο οποίος χρησιμοποιείται για εφαρμογές γραμμικής κίνησης.
Μια κορφή βίδα είναι ένας κορμός που μετατρέπει την περιστροφή σε γραμμική κίνηση.ο κινητήρας Casun παρέχει μια συμπαγή λύση για εφαρμογές που απαιτούν ακριβή γραμμική τοποθέτηση.
Ο όρος "αιχμαλωτισμένος σταπτέρ κινητήρας" αναφέρεται σε ένα σταπτέρ κινητήρα που ενσωματώνει έναν μηχανισμό για να εμποδίζει τον άξονα να περιστρέφεται ελεύθερα όταν ο κινητήρας δεν είναι ενεργοποιημένος.Η σχεδίαση αυτή εξασφαλίζει ότι ο άξονας του κινητήρα παραμένει σε σταθερή θέση, παρέχοντας σταθερότητα και αποτρέποντας κάθε ανεπιθύμητη κίνηση.
Συνολικά, ο Casun Integrated External Lead Screw Stepper Motor NEMA 23 2N.M είναι κατάλληλος για εφαρμογές που απαιτούν τόσο περιστρεφόμενο όσο και γραμμικό έλεγχο κίνησης,προσφέροντας ακριβείς δυνατότητες θέσης και συγκράτησης.
Χαρακτηριστικά:
Αγγελούδι. |
10,8 ° |
Μέγεθος σκελετού |
57 χιλιοστά |
Αριθμός φάσης |
Φάση 2 |
Κατηγοριοποιημένο ρεύμα |
2.4Α |
Στροφή διατήρησης |
2N.m |
Αντίσταση |
1.2 Ωμ |
Δυνατότητα επαγωγής |
4.2 mH |
Ινηρτία του περιστροφίου |
460 g-cm2 |
Βάρος του κινητήρα |
10,4 kg |
Αριθμός οδηγιών |
4 |
Σύνδεση |
Διαπολικό |
Γωνία βήματος: 1,8°
Μέγιστη θερμοκρασία: μέγιστο 80°C
Θερμοκρασία περιβάλλοντος: -20 °C έως 50 °C
Θερμοκρασία αποθήκευσης -20 °C έως 100 °C
Περιοχή υγρασίας (%): 85% ή λιγότερο, μη συμπυκνωτική
Μόνωση από μαγνητικό σύρμα: κλάση Β 130° C
Αντίσταση μόνωσης: 100M Ωμ σε 500 VDC
Δυνατότητα διηλεκτρικής: 500 VDC για 1 λεπτό
Ραδιοπαίγνιο άξονα:0.02Μαξ. (450g φορτίο)
Αξιακό παιχνίδι άξονα:0.08Max. (450g φορτίο)
Μέγιστη ακτινοβολία: 28N (20 mm από την φλάντσα)
Μέγιστη αξιωτική δύναμη):10N

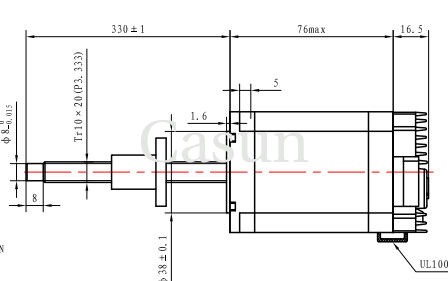

Μέγεθος σώματος
|
Διάμετρος βίδες | Πύργος | Μέγεθος βίδες |
41 χιλιοστά
54 χιλιοστά
76 χιλιοστά
83 χιλιοστά
100 χιλιοστά |
8 | 1 | 20 ~ 1000m |
2 | |||
4 | |||
8 | |||
9.53 | 1.5875 | ||
3.175 | |||
25.4 | |||
10 | 2 | ||
4 | |||
10 | |||
20 | |||
12 | 4 | ||
15 | 4 | ||
8 |
Κατεβάστε
Αν ο βασικός κινητήρας μας δεν ικανοποιεί τις απαιτήσεις σας, μπορούμε να προσαρμόσουμε τον κινητήρα για να ανταποκριθεί στις προδιαγραφές σας.
μοναδικοί άξονες, παραμέτρους περιστροφής, μετρήσεις εγκατάστασης, μολύβδινα καλώδια με μοναδικές ανάγκες, συνδέσεις κλπ. είναι παραδείγματα προσαρμοσμένου περιεχομένου.
Κωδικοποιητής |
Φρένα |
Κουτί ταχυτήτων |
Άξονας |
Μας ελάτε σε επαφή με ανά πάσα στιγμή
