Τόπος καταγωγής | Κίνα |
Μάρκα | Casun |
Πιστοποίηση | CE,ROHS,ISO |
Αριθμό μοντέλου | 28SHD4207-188TT |

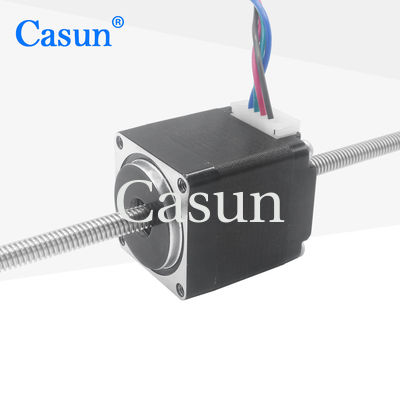

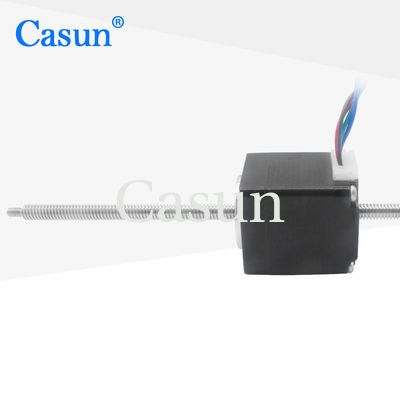

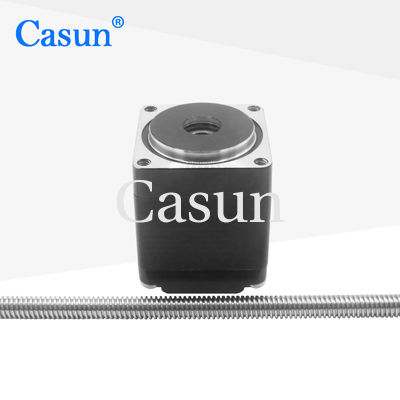

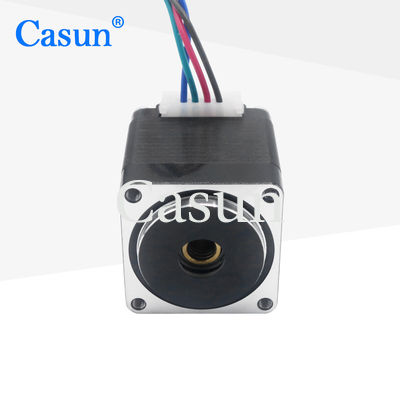

Nema 17 Γραμμικός κινητήρας κινητήρα βήματος για μηχανική μεταφορά
Η μηχανική μετάδοση με βίδα μπορεί να μετατρέψει την περιστροφική κίνηση του κινητήρα σε γραμμική κίνηση, παρέχοντας υψηλότερη ροπή.
Ο κινητήρας NEMA 17 με βίδα μπορεί να παρέχει πιο σταθερή και αξιόπιστη απόδοση.
Χαρακτηριστικά:
Αγγελούδι.
|
10,8 ° |
Μέγεθος σκελετού
|
28 χιλιοστά |
Αριθμός φάσης
|
Φάση 2 |
Κατηγοριοποιημένο ρεύμα
|
0.8Amp |
Στροφή διατήρησης
|
80mN.m |
Αντίσταση
|
50,8 Ωμ |
Δυνατότητα επαγωγής
|
4.1mH |
Ινηρτία του περιστροφίου
|
9g-cm2 |
Βάρος του κινητήρα
|
0.12 κιλά |
Στροφή μολύβδου
|
Tr5X2 |
Σύνδεση
|
Διαπολικό |
Γωνία βήματος: 1,8°
Μέγιστη θερμοκρασία: μέγιστο 80°C
Θερμοκρασία περιβάλλοντος: -20 °C έως 50 °C
Θερμοκρασία αποθήκευσης -20 °C έως 100 °C
Περιοχή υγρασίας (%): 85% ή λιγότερο, μη συμπυκνωτική
Μόνωση από μαγνητικό σύρμα: κλάση Β 130° C
Αντίσταση μόνωσης: 100M Ωμ σε 500 VDC
Δυνατότητα διηλεκτρικής: 500 VDC για 1 λεπτό
Ραδιοπαίγνιο άξονα:0.02Μαξ. (450g φορτίο)
Αξιακό παιχνίδι άξονα:0.08Max. (450g φορτίο)
Μέγιστη ακτινοβολία: 28N (20 mm από την φλάντσα)
Μέγιστη αξιωτική δύναμη):10N
Σχήμα | Στροφή διατήρησης | Γωνία βήματος | Μέγεθος κινητήρα | Τύπος Άξονα | Κατηγοριοποιημένο ρεύμα |
42SHD4950 | 0.13N.m. | 10,8° | 20 χιλιοστά | D Άξονας 20 mm | 1.0Α |
42SHD4003 | 0.26N.m. | 10,8° | 34 χιλιοστά | D Άξονας 20 mm | 0.4Α |
42SHD0261 | 0.45N.m. | 10,8° | 40 χιλιοστά | D Άξονας 20 mm | 1.68Α |
42SHD4425 | 0.59N.m. | 10,8° | 48 χιλιοστά | D Άξονας 24 mm | 2.0Α |
42SHD4813 | 00,8 Ν.μ. | 10,8° | 60 χιλιοστά | D Άξονας 24 mm | 2.1Α |
Μέγεθος σώματος | Διάμετρος βίδες | Πύργος | Μέγεθος βίδες | ||
20 χιλιοστά 34 χιλιοστά 40 χιλιοστά 48 mm 60 χιλιοστά |
5 | 2 | 20-1000 mm | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
