Τόπος καταγωγής | Κίνα |
Μάρκα | Casun |
Πιστοποίηση | CE,ROHS,ISO |
Αριθμό μοντέλου | 42SHD0261-200GTH |

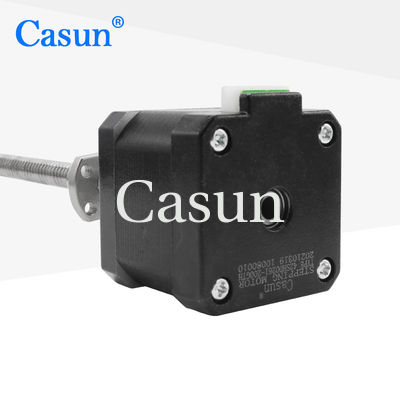

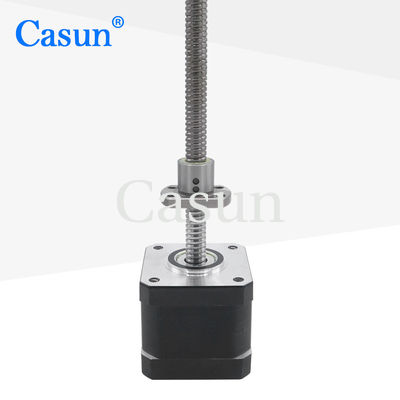

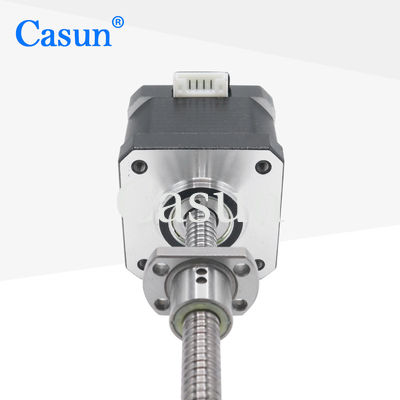

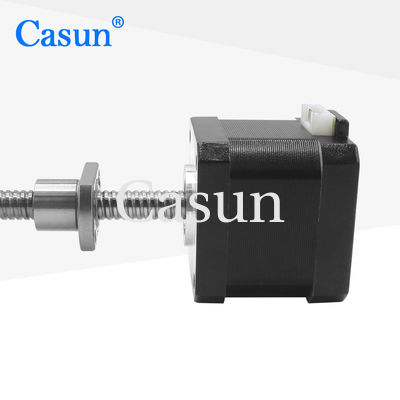

Stepper βιδών σφαιρών μηχανή NEMA 17 Tr8*2 450mN.m διφασικό με το CE ISO
Ο μηχανισμός μετάδοσης βιδών σφαιρών NEMA 17 έχει την άριστες αντοχή και τη διάρκεια, και μπορεί να διατηρήσει τη καλή απόδοση κάτω από τη μακροπρόθεσμη υψηλή λειτουργία φορτίων.
Τέμνουσα μηχανή λέιζερ ινών, επίπεδος σχεδιαστής, μικρή CNC εργαλειομηχανή
Χαρακτηριστικά γνωρίσματα:
Άγγελος βημάτων
|
1.8 ° |
Μέγεθος Fram
|
42 χιλ. |
Αριθμός φάσης
|
2 - φάση |
Εκτιμημένο ρεύμα
|
1.68 Amp |
Κράτημα της ροπής
|
450 mN.m |
Αντίσταση
|
1,95 ωμ |
Αυτεπαγωγή
|
4.4 mH |
Αδράνεια στροφέων
|
57g-εκατ. ² |
Βάρος μηχανών
|
0,3 κλ |
Βίδα μολύβδου
|
Tr8X2 |
Σύνδεση
|
Διπολικός |
Γωνία βημάτων: 1.8°
Μέγιστη θερμοκρασία: 80°C μέγιστο
Περιβαλλοντική θερμοκρασία: -20 °C σε 50°C
Θερμοκρασία -20 αποθήκευσης: °C σε 100°C
Σειρά υγρασίας (%): 85% ή λιγότεροι, non-condensing
Μόνωση καλωδίων μαγνητών: Κατηγορία Ψ 130 βαθμοί Κελσίου
Αντίσταση μόνωσης: ωμ 100M σε 500 VDC
Διηλεκτρική δύναμη: 500 VDC για 1 λ.
Ακτινωτό παιχνίδι άξονων: 0.02Max. (450g-φορτίο)
Αξονικό παιχνίδι άξονων: 0.08Max. (450g-φορτίο)
Μέγιστη ακτινωτή δύναμη: 28N (20mm από τη φλάντζα)
Μέγιστη αξονική δύναμη): 10N
Πρότυπο | Κράτημα της ροπής | Γωνία βημάτων | Μήκος μηχανών | Τύπος άξονα | Εκτιμημένο ρεύμα |
42SHD4950 | 0.13N.m | 1.8° | 20mm | Δ άξονας-20mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34mm | Δ άξονας-20mm | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | 40mm | Δ άξονας-20mm | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | 48mm | Δ άξονας-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60mm | Δ άξονας-24mm | 2.1A |
Μήκος σώματος | Διάμετρος της βίδας | Πίσσα | Μήκος της βίδας | ||
20 χιλ. 34 χιλ. 40 χιλ. 48 χιλ. 60 χιλ. |
5 | 2 | 20-1000 χιλ. | ||
8 | |||||
6.35 | 1.27 | ||||
3,175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
