Τόπος καταγωγής | Κίνα |
Μάρκα | Casun |
Πιστοποίηση | CE,ROHS,ISO |
Αριθμό μοντέλου | 42SHD0244A-306NLH |

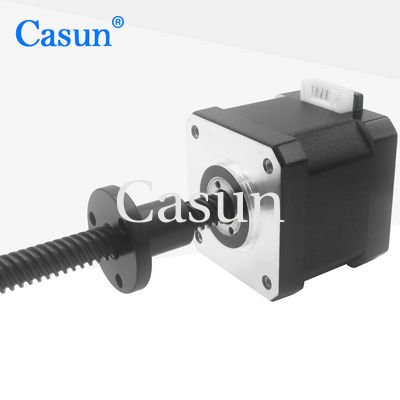

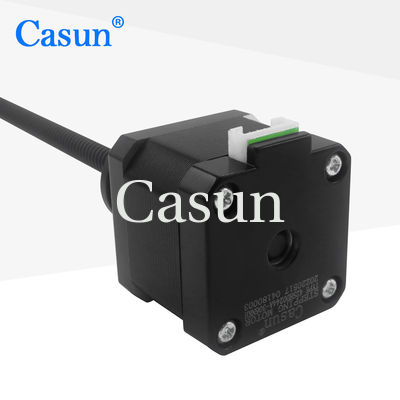

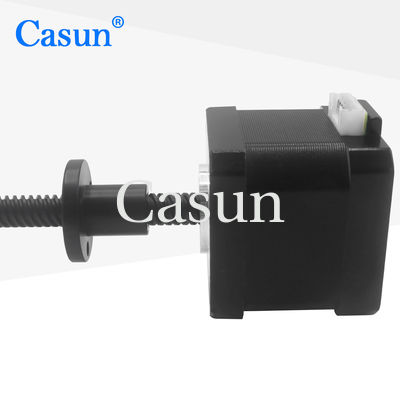

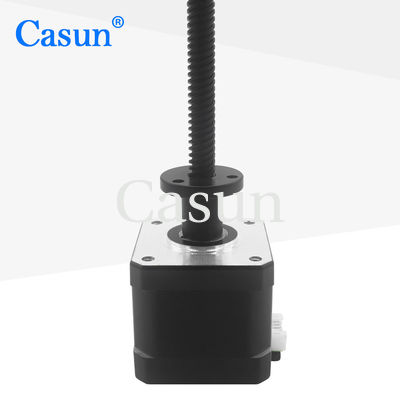

1,8 βαθμός NEMA 17 Stepper μηχανή Tr8*4 40mm σώμα 2.0A για τη μηχανική επεξεργασία
Το NEMA που 17 stepper βιδών μηχανή έχουν τα καλά self-locking χαρακτηριστικά, δηλ., αυτό μπορεί να διατηρήσει τη τρέχουσα θέση μετά από να σταματήσει την εισαγωγή σημάτων κίνησης.
Μηχανική επεξεργασία, τεχνολογία ρομποτικής, εξοπλισμός αυτοματοποίησης.
Χαρακτηριστικά γνωρίσματα:
Άγγελος βημάτων
|
1.8 ° |
Μέγεθος Fram
|
42 χιλ. |
Αριθμός φάσης
|
2 - φάση |
Εκτιμημένο ρεύμα
|
2Amp |
Κράτημα της ροπής
|
450 mN.m |
Αντίσταση
|
1,1 ωμ |
Αυτεπαγωγή
|
2.6 mH |
Αδράνεια στροφέων
|
57g-εκατ. ² |
Βάρος μηχανών
|
0.3kg |

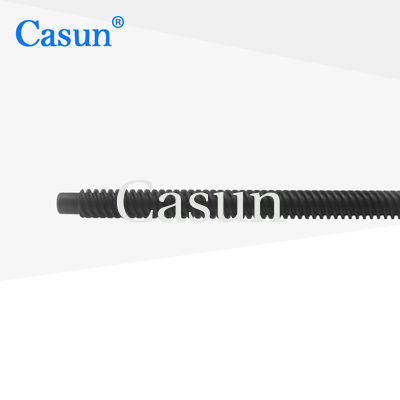

Βίδα μολύβδου
|
Tr8X4 |
Σύνδεση
|
Διπολικός |
Γωνία βημάτων: 1.8°
Μέγιστη θερμοκρασία: 80°C μέγιστο
Περιβαλλοντική θερμοκρασία: -20 °C σε 50°C
Θερμοκρασία -20 αποθήκευσης: °C σε 100°C
Σειρά υγρασίας (%): 85% ή λιγότεροι, non-condensing
Μόνωση καλωδίων μαγνητών: Κατηγορία Ψ 130 βαθμοί Κελσίου
Αντίσταση μόνωσης: ωμ 100M σε 500 VDC
Διηλεκτρική δύναμη: 500 VDC για 1 λ.
Ακτινωτό παιχνίδι άξονων: 0.02Max. (450g-φορτίο)
Αξονικό παιχνίδι άξονων: 0.08Max. (450g-φορτίο)
Μέγιστη ακτινωτή δύναμη: 28N (20mm από τη φλάντζα)
Μέγιστη αξονική δύναμη): 10N
Πρότυπο | Κράτημα της ροπής | Γωνία βημάτων | Μήκος μηχανών | Τύπος άξονα | Εκτιμημένο ρεύμα |
42SHD4950 | 0.13N.m | 1.8° | 20mm | Δ άξονας-20mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34mm | Δ άξονας-20mm | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | 40mm | Δ άξονας-20mm | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | 48mm | Δ άξονας-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60mm | Δ άξονας-24mm | 2.1A |
Μήκος σώματος | Διάμετρος της βίδας | Πίσσα | Μήκος της βίδας | ||
20 χιλ. 34 χιλ. 40 χιλ. 48 χιλ. 60 χιλ. |
5 | 2 | 20-1000 χιλ. | ||
8 | |||||
6.35 | 1.27 | ||||
3,175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
