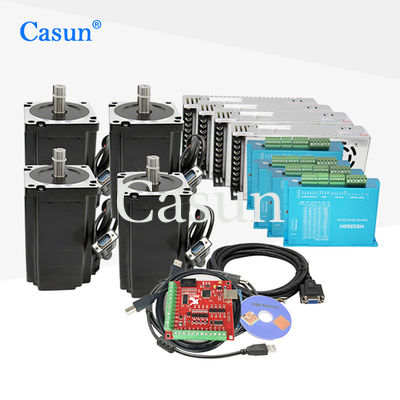

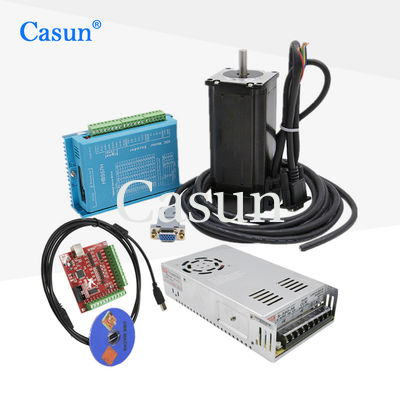

Καυτή πώληση NEMA 34 8.5N.m 3 κλειστές άξονας Stepper βρόχων εξαρτήσεις μηχανών με το μαγνητικό κωδικοποιητή για CNC τις μηχανές

Καυτή πώληση NEMA 34 8.5N.m 3 κλειστές άξονας Stepper βρόχων εξαρτήσεις μηχανών με το μαγνητικό κωδικοποιητή για CNC τις μηχανές

Ονομασία μάρκας:	Casun
Αριθμός μοντέλου:	86HS8N+HB860H
Επικαιροποίηση:	1 τεμ
Τιμή:	$120-$450
Όροι πληρωμής:	D/a, t/t, l/c, d/p
Δυνατότητα Προμήθειας:	40000+PCS+μήνας

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,ROHS,ISO

Αγγελάκι:

1,8°

Ροπή συγκράτησης:

8.5N.m

Ρεύμα:

4,5Α

Μέγεθος κινητήρα:

112 χιλιοστά

Στέλεχος:

μήκος 33mm

Προσαρμοσμένο:

Ο κινητήρας μπορεί να σχεδιαστεί και να κατασκευαστεί με εξατομικευμένο αίτημα.

Συσκευασία λεπτομέρειες:

Καρτόνι: 36x29x14cm

Δυνατότητα προσφοράς:

40000+PCS+μήνας

Επισημαίνω:

3 κλειστή άξονας Stepper βρόχων μηχανή

Stepper βρόχων NEMA 34 κλειστή μηχανή

Περιγραφή προϊόντων

Hot Sale NEMA 34 8.5N.m 3 Άξονες Κλειστού Βρόχου Στεπέρ Κιτ Κινητήρα Με Μαγνητικό Κωδικοποιητή Για Μηχανές CNC

Τα κιτ κινητήρων στεπέρ κλειστού βρόχου NEMA 34 8.5N.m 3 αξόνων με μαγνητικό κωδικοποιητή για μηχανές CNC παρέχουν λύσεις ελέγχου κίνησης υψηλής απόδοσης για εφαρμογές ακριβείας στην κατασκευή.

Επισκόπηση Προϊόντος

Το NEMA 34 αναφέρεται σε ένα τυπικό μέγεθος για κινητήρες στεπέρ, με μέγεθος φλάντζας στήριξης 3,4 ιντσών (86 mm). Η προδιαγραφή "8.5N.m" υποδεικνύει τη ροπή συγκράτησης του κινητήρα, η οποία μετρά την ικανότητά του να διατηρεί τη θέση του όταν υπόκειται σε εξωτερικές δυνάμεις.

Ένα κιτ κινητήρα στεπέρ κλειστού βρόχου 3 αξόνων με μαγνητικό κωδικοποιητή είναι σχεδιασμένο για μηχανές CNC (Computer Numerical Control). Τα συστήματα στεπέρ κλειστού βρόχου ενσωματώνουν μηχανισμούς ανάδρασης, όπως κωδικοποιητές, για την παρακολούθηση της θέσης του άξονα του κινητήρα και την παροχή ανάδρασης στο σύστημα ελέγχου. Αυτό επιτρέπει πιο ακριβή τοποθέτηση και μεγαλύτερη αντίσταση σε μπλοκάρισμα ή απώλεια βημάτων σε σύγκριση με τα συστήματα στεπέρ ανοιχτού βρόχου.

Ο μαγνητικός κωδικοποιητής είναι ένας αισθητήρας θέσης που χρησιμοποιεί μαγνήτες και αισθητήρες φαινομένου Hall για να ανιχνεύσει τη θέση του άξονα του κινητήρα. Παρέχει ακριβή ανάδραση για τη θέση του κινητήρα, επιτρέποντας στο σύστημα ελέγχου να κάνει προσαρμογές σε πραγματικό χρόνο και να διασφαλίζει ακριβείς κινήσεις.

Βασικά Χαρακτηριστικά

Υψηλή ροπή και υψηλή ακρίβεια απόδοσης
Ιδανικό για εξοπλισμό υψηλής τεχνολογίας και ηλεκτρονικής βιομηχανίας
Διαθέσιμο σε εκδόσεις μονής ή διπλής άξονα
12 χρόνια εμπειρίας στην κατασκευή εξυπηρετώντας πάνω από 800 πελάτες
Επαγγελματικές δυνατότητες έρευνας και ανάπτυξης

Εμφάνιση

Διαστάσεις

Προδιαγραφές Κινητήρα

Γωνία Βήματος	1.8°
Μέγεθος Πλαισίου	86mm
Αριθμός Φάσεων	2 Φάσεις
Ονομαστικό Ρεύμα	4.5 A
Ροπή Συγκράτησης	8.5N.m
Αντίσταση	1.1 ohm
Επαγωγή	7.5 mH
Αδράνεια Ρότορα	3600 g-cm²
Βάρος Κινητήρα	1.6 kg
Αριθμός Καλωδίων	4
Σύνδεση	Διπολική

Προδιαγραφές Λειτουργίας

Γωνία Βήματος	1.8°
Μέγιστη Θερμοκρασία	80°C μέγιστο
Θερμοκρασία Περιβάλλοντος	-20°C έως 50°C
Θερμοκρασία Αποθήκευσης	-20°C έως 100°C
Εύρος Υγρασίας	85% ή λιγότερο, χωρίς συμπύκνωση
Μόνωση Μαγνητικού Καλωδίου	Κλάση Β 130°C
Αντίσταση Μόνωσης	100M Ohm στα 500 VDC
Διηλεκτρική Αντοχή	500 VDC για 1 λεπτό

Καμπύλες Ροπής

Υπομοντέλα

Μοντέλο	Ροπή Συγκράτησης	Ονομαστικό Ρεύμα	Αντίσταση ανά φάση	Επαγωγή ανά φάση	Ροπή αποκόλλησης	Αδράνεια ρότορα	Καλώδιο σύνδεσης	Μήκος κινητήρα
60SHD4201	650 mN.m	0.6 A	15 Ω	20 mH	50 mN.m	280 g.cm²	4 Αριθ.	45 mm
60SHD4401	1500 mN.m	2.8 A	1 Ω	3.3 mH	70 mN.m	450 g.cm²	4 Αριθ.	56 mm
60SHD4601	3200 mN.m	4.2 A	0.75 Ω	3.7 mH	120 mN.m	580 g.cm²	4 Αριθ.	86 mm
60SHD6602	2500 mN.m	3 A	1.55 Ω	3.7 mH	120 mN.m	580 g.cm²	4 Αριθ.

Διαθέσιμη Προσαρμογή

Εάν ο τυπικός μας κινητήρας δεν μπορεί να καλύψει τις ανάγκες σας, μπορούμε να προσαρμόσουμε τον κινητήρα σύμφωνα με τις απαιτήσεις σας. Το προσαρμοσμένο περιεχόμενο περιλαμβάνει, αλλά δεν περιορίζεται σε, ειδικούς άξονες, παραμέτρους περιέλιξης, διαστάσεις εγκατάστασης, καλώδια σύνδεσης με ειδικές απαιτήσεις, συνδετήρες και άλλα.

Διαθέσιμες Επιλογές

Κωδικοποιητής

Φρένο

Μειωτήρας

Άξονας

Λήψη Προσφοράς
