Nema 34 εξάρτηση 4 Stepper ανοικτών βρόχων άξονα μηχανή 12N.M 86x86mm CNC για CNC τη μηχανή

Nema 34 εξάρτηση 4 Stepper ανοικτών βρόχων άξονα μηχανή 12N.M 86x86mm CNC για CNC τη μηχανή

Ονομασία μάρκας:	Casun
Αριθμός μοντέλου:	86SHD4505-37B
Επικαιροποίηση:	1 τεμ
Τιμή:	$99.8-$323
Όροι πληρωμής:	D/a, t/t, l/c, d/p
Δυνατότητα Προμήθειας:	40000+PCS+μήνας

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,ROHS,ISO

Αγγελάκι:

1,8°

Ροπή συγκράτησης:

12000mN.m

Ρεύμα:

5Α

Μέγεθος κινητήρα:

149mm

Στέλεχος:

μήκος 37mm

Προσαρμοσμένο:

Ο κινητήρας μπορεί να σχεδιαστεί και να κατασκευαστεί με εξατομικευμένο αίτημα.

Συσκευασία λεπτομέρειες:

Καρτόνι: 36x29x14cm

Δυνατότητα προσφοράς:

40000+PCS+μήνας

Επισημαίνω:

4 Stepper ανοικτών βρόχων άξονα μηχανή

Stepper ανοικτών βρόχων 12N.M μηχανή

Περιγραφή προϊόντων

Κιτ CNC Nema 34 86x86mm 4 Άξονες Ανοιχτού Βρόχου Βηματικός Κινητήρας 12N.M για Μηχανή CNC

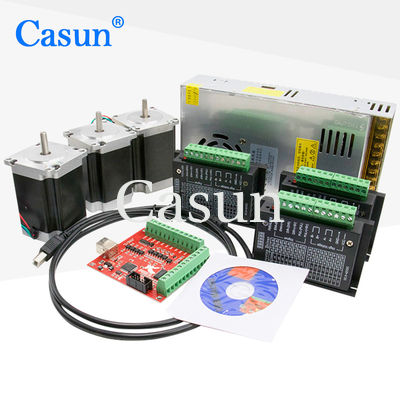

Κιτ CNC NEMA 34 που περιλαμβάνει βηματικούς κινητήρες ανοιχτού βρόχου 4 αξόνων με ροπή 12N.m, ειδικά σχεδιασμένο για μηχανές CNC. Αυτό το ολοκληρωμένο κιτ περιλαμβάνει 4 κινητήρες, 4 οδηγούς, 4 τροφοδοτικά και 1 ελεγκτή Mach3.

Στοιχεία Κιτ

Βηματικοί Κινητήρες NEMA34: Κινητήρες υψηλής ροπής για ακριβή έλεγχο των αξόνων της μηχανής CNC

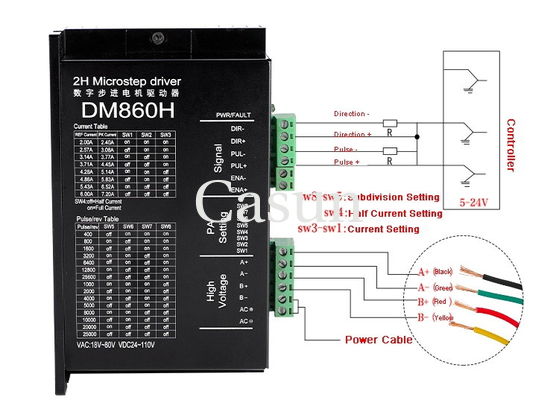

Οδηγοί Κινητήρων: Ηλεκτρονικοί ελεγκτές που διαχειρίζονται τη λειτουργία των βηματικών κινητήρων
Τροφοδοτικό: Παρέχει την απαραίτητη ηλεκτρική ενέργεια για τους κινητήρες και τους οδηγούς
Ελεγκτής CNC: Ερμηνεύει εντολές G-code και ελέγχει την κίνηση της μηχανής
Καλωδίωση και Συνδέσεις: Πλήρη καλώδια για την ενσωμάτωση του συστήματος
Βάσεις Στήριξης: Υλικό για ασφαλή εγκατάσταση των εξαρτημάτων

Βασικά Χαρακτηριστικά

Υψηλή ροπή και ακρίβεια απόδοσης
Ιδανικό για εξοπλισμό υψηλής τεχνολογίας και ηλεκτρονικής βιομηχανίας
Διαθέσιμο σε διαμορφώσεις μονής ή διπλής άξονα
12 χρόνια εμπειρίας στην κατασκευή εξυπηρετώντας 800+ πελάτες
Επαγγελματικές δυνατότητες έρευνας και ανάπτυξης

Εμφάνιση

Διαστάσεις

Προδιαγραφές Κινητήρα

Γωνία Βήματος	1.8°
Μέγεθος Πλαισίου	86mm
Αριθμός Φάσεων	2 Φάσεις
Ονομαστικό Ρεύμα	5 A
Ροπή Κράτησης	12N.m
Αντίσταση	1.1 ohm
Επαγωγή	7.5 mH
Αδράνεια Ρότορα	3600 g-cm²
Βάρος Κινητήρα	5.5 kg
Αριθμός Καλωδίων	4
Σύνδεση	Διπολική

Προδιαγραφές Λειτουργίας

Γωνία Βήματος: 1.8°
Μέγιστη Θερμοκρασία: 80°C
Θερμοκρασία Περιβάλλοντος: -20°C έως 50°C
Θερμοκρασία Αποθήκευσης: -20°C έως 100°C
Εύρος Υγρασίας: 85% ή λιγότερο, χωρίς συμπύκνωση
Μόνωση Μαγνητικού Καλωδίου: Κλάση B 130°C
Αντίσταση Μόνωσης: 100M Ohm στα 500 VDC
Διηλεκτρική Αντοχή: 500 VDC για 1 λεπτό

Καμπύλες Ροπής

Διαθέσιμα Μοντέλα

Μοντέλο	Ροπή Κράτησης (mN.m)	Ονομαστικό Ρεύμα (A)	Αντίσταση ανά φάση (Ω)	Επαγωγή ανά φάση (mH)	Ροπή αποκοπής (mN.m)	Αδράνεια ρότορα (g.cm²)	Καλώδιο (Αριθ.)	Μήκος κινητήρα (mm)
60SHD4201	650	0.6	15	20	50	280	4	45
60SHD4401	1500	2.8	1	3.3	70	450	4	56
60SHD4601	3200	4.2	0.75	3.7	120	580	4	86
60SHD6602	2500	3	1.55	3.7	120	580	4	-

Επιλογές Προσαρμογής

Εάν ο τυπικός μας κινητήρας δεν καλύπτει τις ανάγκες σας, μπορούμε να προσαρμόσουμε τον κινητήρα σύμφωνα με τις απαιτήσεις σας. Το προσαρμοσμένο περιεχόμενο περιλαμβάνει, αλλά δεν περιορίζεται σε, ειδικούς άξονες, παραμέτρους περιέλιξης, διαστάσεις εγκατάστασης, καλώδια με ειδικές απαιτήσεις, συνδέσεις κ.λπ.

Κωδικοποιητής

Φρένο

Μειωτήρας

Άξονας

Λήψη προσφοράς

Παρακαλώ κάντε κλικ στο κουμπί "Λήψη προσφοράς" παραπάνω για να μας πείτε τις απαιτήσεις σας.
