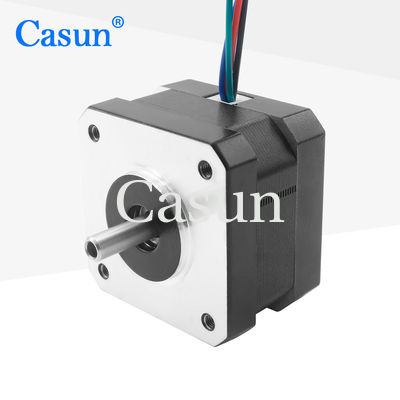

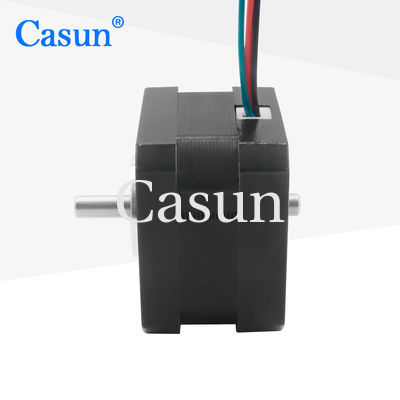

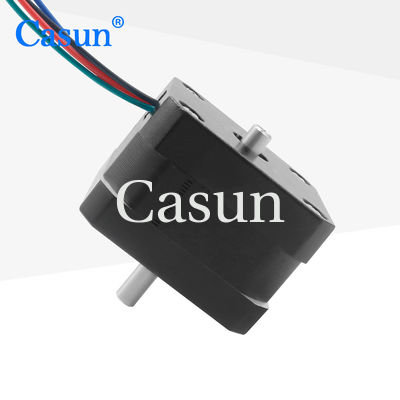

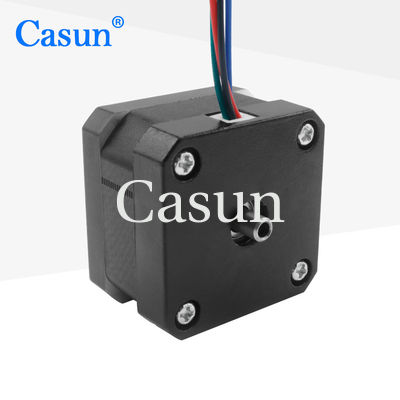

42SHB4202 NEMA 17 Stepper μηχανή 2 φάση 0,9 βαθμοί 0.8A 0.13N.M καλώδιο 4 για τον έξυπνο εξοπλισμό
Η 42mm υβριδική Stepper σειρά μηχανών έχει την υψηλή παραγωγή ροπής και τη χαμηλή δόνηση.
Εκτυπωτές, μηχανές χάραξης, τρισδιάστατοι εκτυπωτές, και ρομπότ
Χαρακτηριστικά γνωρίσματα:
Άγγελος βημάτων |
0,9 ° |
Μέγεθος Fram |
42 χιλ. |
Αριθμός φάσης |
2 - φάση |
Εκτιμημένο ρεύμα |
0,8 Α |
Κράτημα της ροπής |
130 mN.m |
Αντίσταση |
7,2 ωμ |
Αυτεπαγωγή |
7.0 mH |
Αδράνεια στροφέων |
24 γ-εκατ. ² |
Βάρος μηχανών |
0,18 κλ |
Αριθμός μολύβδων |
4 |
Σύνδεση |
Διπολικός |
Γωνία βημάτων: 1.8°
Μέγιστη θερμοκρασία: 80°C μέγιστο
Περιβαλλοντική θερμοκρασία: -20 °C σε 50°C
Θερμοκρασία -20 αποθήκευσης: °C σε 100°C
Σειρά υγρασίας (%): 85% ή λιγότεροι, non-condensing
Μόνωση καλωδίων μαγνητών: Κατηγορία Ψ 130 βαθμοί Κελσίου
Αντίσταση μόνωσης: ωμ 100M σε 500 VDC
Διηλεκτρική δύναμη: 500 VDC για 1 λ.
Πρότυπο | Κράτημα της ροπής | Γωνία βημάτων | Μήκος μηχανών | Τύπος άξονα | Εκτιμημένο ρεύμα |
42SHD4950 | 0.13N.m | 1.8° | 20mm | Δ άξονας-20mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34mm | Δ άξονας-20mm | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | 40mm | Δ άξονας-20mm | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | 48mm | Δ άξονας-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60mm | Δ άξονας-24mm | 2.1A |
