Τόπος καταγωγής | Κίνα |
Μάρκα | Casun |
Πιστοποίηση | CE,ROHS,ISO |
Αριθμό μοντέλου | 57SHD4816-150GHH |

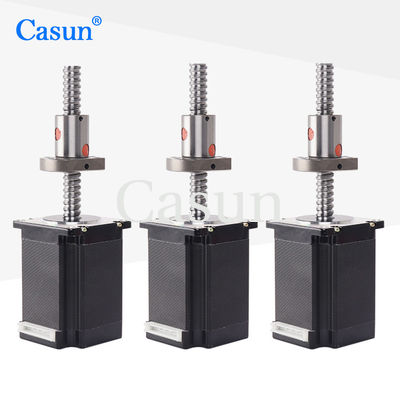

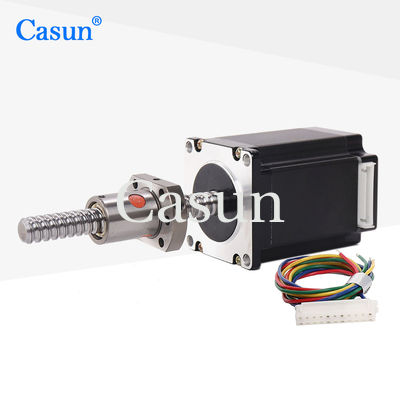

Nema 23 External Ball Screw Linear Stepper Motor 2000mNm 3.0A 76mm 12mm Διάμετρος Μήκος καλωδίου 150mm Για 3D
Η σειρά Hybrid Stepper Motor Series 57 mm προσφέρει ισχυρή ροπή συγκράτησης σε διάφορα μεγέθη.
Χρησιμοποιήστε το με ένα πρόγραμμα οδήγησης microstepping για να μειώσετε τους κραδασμούς και να επιτύχετε υψηλότερη ανάλυση βημάτων.
Επιλέξτε μια βασική έκδοση ή ζητήστε τη δική σας προσαρμοσμένη διαμόρφωση.
Χαρακτηριστικά:
Βήμα Άγγελος
|
1,8° |
Μέγεθος καρέ
|
57 χιλιοστά |
Αριθμός Φάσης
|
2 Φάση |
Ονομαστικό ρεύμα
|
3Α |
Ροπή συγκράτησης
|
2000 mN.m |
Αντίσταση
|
0,95 ohm |
Επαγωγή
|
3,6 mH |
Αδράνεια ρότορα
|
460 g-cm² |
Βάρος κινητήρα
|
1,4 κιλά |
Μολύβδινη βίδα
|
SPS01210-2.8 |
Σύνδεση
|
Διπολικός |
Γωνία βήματος: 1,8°
Μέγιστη θερμοκρασία :80°C μέγιστη
Θερμοκρασία περιβάλλοντος: -20 °C έως 50 °C
Θερμοκρασία αποθήκευσης -20: °C έως 100 °C
Εύρος υγρασίας (%): 85% ή λιγότερο, χωρίς συμπύκνωση
Μόνωση μαγνητικού σύρματος: Κατηγορία B 130 μοίρες C
Αντίσταση μόνωσης: 100M Ohm στα 500 VDC
Διηλεκτρική Αντοχή: 500 VDC για 1 λεπτό
Ακτινική αναπαραγωγή άξονα: 0,02 Μέγ.(450 γρ.)
Αξονική αναπαραγωγή άξονα: 0,08 Μέγ.(450 γρ.)
Μέγιστη.ακτινική δύναμη:28N (20mm από τη φλάντζα)
Μέγιστη.αξονική δύναμη):10Ν
Μοντέλο | Ροπή συγκράτησης | Βήμα Γωνία | Μήκος κινητήρα | Τύπος άξονα | Ονομαστικό ρεύμα |
42SHD4950 | 0,13 Nm | 1,8° | 20 mm | D Άξονας-20mm | 1,0Α |
42SHD4003 | 0,26 Nm | 1,8° | 34 χιλιοστά | D Άξονας-20mm | 0,4Α |
42SHD0261 | 0,45 Nm | 1,8° | 40 χλστ | D Άξονας-20mm | 1,68Α |
42SHD4425 | 0,59 Nm | 1,8° | 48 χιλιοστά | D Άξονας-24mm | 2,0Α |
42SHD4813 | 0,8 Nm | 1,8° | 60 χιλιοστά | D Άξονας-24mm | 2.1Α |
Μήκος σώματος | Διάμετρος βίδας | Πίσσα | Μήκος βίδας | ||
20 χλστ 34 χλστ 40 χλστ 48 χλστ 60 χλστ |
5 | 2 | 20-1000 χλστ | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
