Τόπος καταγωγής | Κίνα |
Μάρκα | Casun |
Πιστοποίηση | CE,ROHS,ISO |
Αριθμό μοντέλου | 28SHD4351-01TL |

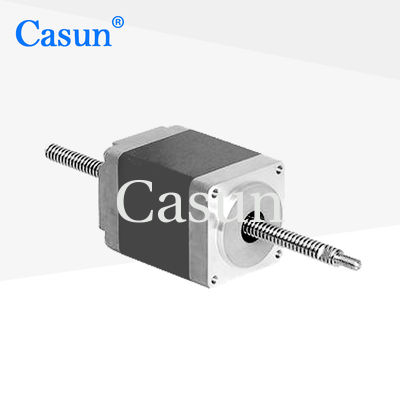

Casun nema8 υβριδικός βηματικός κινητήρας χωρίς δέσμευση tr3.5*4(P1) βηματικός εξωτερικός κινητήρας με βίδα
Ο βηματικός κινητήρας Nema 8 είναι ένας βηματικός κινητήρας μικρού μεγέθους που χρησιμοποιείται συνήθως σε εφαρμογές που απαιτούν ακριβή έλεγχο κίνησης σε συμπαγή χώρο.Συνήθως έχει μέγεθος φλάντζας 20mm x 20mm και χαμηλή βαθμολογία ροπής, καθιστώντας το κατάλληλο για εφαρμογές που απαιτούν χαμηλή ισχύ και υψηλή ακρίβεια.
Ο βηματικός κινητήρας Nema 8 μπορεί να χρησιμοποιηθεί για την παροχή ακριβούς γραμμικής κίνησης, καθιστώντας τον ιδανικό για εφαρμογές όπως μικροσκοπικοί γραμμικοί ενεργοποιητές, συστήματα εντοπισμού θέσης ακριβείας και μηχανές μίνι CNC.Ο μολύβδινος κοχλίας είναι ένας τύπος ράβδου με σπείρωμα που έχει σχεδιαστεί για να μετατρέπει την περιστροφική κίνηση σε γραμμική κίνηση και όταν συνδυάζεται με έναν βηματικό κινητήρα, μπορεί να παρέχει ακριβή και επαναλαμβανόμενη γραμμική κίνηση.
Χαρακτηριστικά:
Βήμα Άγγελος
|
1,8° |
Μέγεθος καρέ
|
20 χλστ |
Αριθμός Φάσης
|
2 Φάση |
Ονομαστικό ρεύμα
|
0,5Amp |
Ροπή συγκράτησης
|
14mN.m |
Αντίσταση
|
-ωμ |
Επαγωγή
|
-mH |
Αδράνεια ρότορα
|
-g-cm² |
Βάρος κινητήρα
|
0,06 κιλά |
Μολύβδινη βίδα
|
Τρ3,5Χ4 |
Σύνδεση
|
Διπολικός |
Γωνία βήματος: 1,8°
Μέγιστη θερμοκρασία :80°C μέγιστη
Θερμοκρασία περιβάλλοντος: -20 °C έως 50 °C
Θερμοκρασία αποθήκευσης -20: °C έως 100 °C
Εύρος υγρασίας (%): 85% ή λιγότερο, χωρίς συμπύκνωση
Μόνωση μαγνητικού σύρματος: Κατηγορία B 130 μοίρες C
Αντίσταση μόνωσης: 100M Ohm στα 500 VDC
Διηλεκτρική Αντοχή: 500 VDC για 1 λεπτό
Ακτινική αναπαραγωγή άξονα: 0,02 Μέγ.(450 γρ.)
Αξονική αναπαραγωγή άξονα: 0,08 Μέγ.(450 γρ.)
Μέγιστη.ακτινική δύναμη:28N (20mm από τη φλάντζα)
Μέγιστη.αξονική δύναμη):10Ν
Μοντέλο | Ροπή συγκράτησης | Βήμα Γωνία | Μήκος κινητήρα | Τύπος άξονα | Ονομαστικό ρεύμα |
42SHD4950 | 0,13 Nm | 1,8° | 20 mm | D Άξονας-20mm | 1,0Α |
42SHD4003 | 0,26 Nm | 1,8° | 34 χιλιοστά | D Άξονας-20mm | 0,4Α |
42SHD0261 | 0,45 Nm | 1,8° | 40 χλστ | D Άξονας-20mm | 1,68Α |
42SHD4425 | 0,59 Nm | 1,8° | 48 χιλιοστά | D Άξονας-24mm | 2,0Α |
42SHD4813 | 0,8 Nm | 1,8° | 60 χιλιοστά | D Άξονας-24mm | 2.1Α |
Μήκος σώματος | Διάμετρος βίδας | Πίσσα | Μήκος βίδας | ||
20 χλστ 34 χλστ 40 χλστ 48 χλστ 60 χλστ |
5 | 2 | 20-1000 χλστ | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
Κατεβάστε
Εάν οι τυπικές επιλογές κινητήρων μας δεν πληρούν τις συγκεκριμένες απαιτήσεις σας, μπορούμε να προσφέρουμε προσαρμοσμένες λύσεις για να καλύψουμε τις ανάγκες σας.Οι επιλογές προσαρμογής μας περιλαμβάνουν, αλλά δεν περιορίζονται σε:
- Ειδικοί άξονες: Μπορούμε να προσαρμόσουμε τη διάμετρο, το μήκος, το σχήμα και το υλικό του άξονα για να ικανοποιήσουμε τις ανάγκες σας.
- Παράμετροι περιέλιξης: Μπορούμε να προσαρμόσουμε τις παραμέτρους περιέλιξης, όπως τον αριθμό των πόλων, το μετρητή σύρματος και το σχέδιο περιέλιξης, για να ικανοποιήσουμε τις συγκεκριμένες απαιτήσεις σας.
- Διαστάσεις εγκατάστασης: Μπορούμε να τροποποιήσουμε τις διαστάσεις εγκατάστασης του κινητήρα ώστε να ταιριάζουν στους περιορισμούς χώρου της εφαρμογής σας.
- Καλώδια μολύβδου με ειδικές απαιτήσεις: Μπορούμε να προσαρμόσουμε το μήκος, τον τύπο και τον αριθμό των καλωδίων μολύβδου για να καλύψουμε τις συγκεκριμένες ανάγκες σας.
- Υποδοχές: Μπορούμε να προσθέσουμε ή να τροποποιήσουμε τους συνδέσμους στον κινητήρα ώστε να ταιριάζουν με τις απαιτήσεις της εφαρμογής σας.
Έχουμε μια ομάδα έμπειρων μηχανικών που μπορούν να συνεργαστούν μαζί σας για να αναπτύξουν μια προσαρμοσμένη λύση που να ανταποκρίνεται στις συγκεκριμένες ανάγκες και απαιτήσεις σας.Μη διστάσετε να επικοινωνήσετε μαζί μας για να συζητήσουμε τις ανάγκες προσαρμογής σας.
