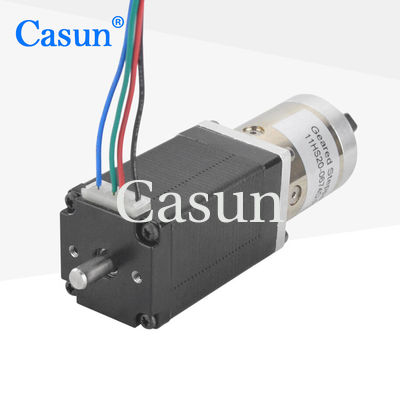

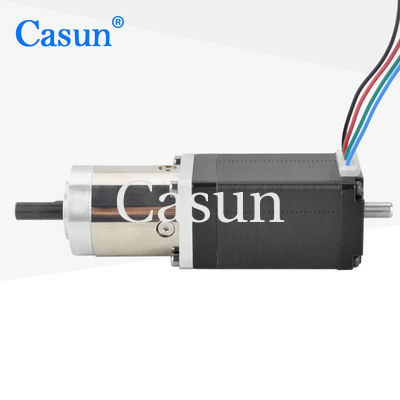

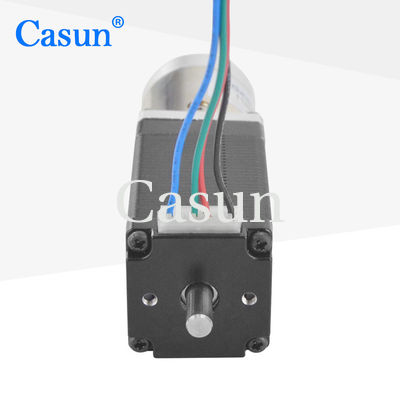

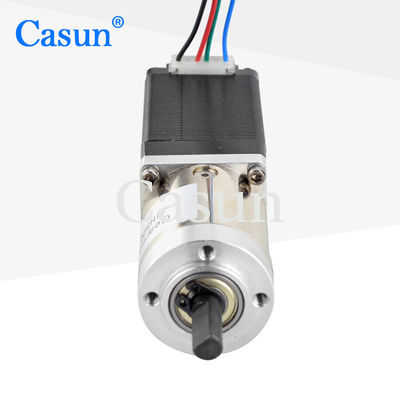

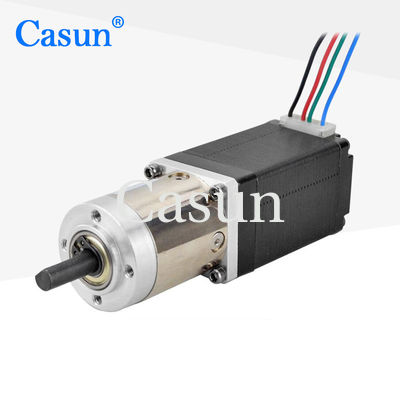

Casun 28*40.5mm NEMA 11 Gearbox Stepper Motor 0,95A βήμα βήμα κινητήρα 3.6V AR3 ανοικτού κώδικα ρομπότ

Casun 28*40.5mm NEMA 11 Gearbox Stepper Motor 0,95A βήμα βήμα κινητήρα 3.6V AR3 ανοικτού κώδικα ρομπότ

Ονομασία μάρκας:	Casun
Αριθμός μοντέλου:	28SHD4301-19G
Επικαιροποίηση:	1 τεμ
Τιμή:	$24-$35
Όροι πληρωμής:	D/a, t/t, l/c, d/p
Δυνατότητα Προμήθειας:	40000+PCS+μήνας

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,ROHS,ISO

Βηματικός κινητήρας:

Nema11

Φάση:

Ροπή συγκράτησης:

100mN.m

Ονομαστική τάση:

2.6V

Τρέχουσα τιμή:

0.95A

Αντίσταση στη φάση:

30,8 Ωμ

Βάρος:

0,25

Προσαρμοσμένο:

Ο κινητήρας μπορεί να σχεδιαστεί και να κατασκευαστεί με εξατομικευμένο αίτημα.

Προσαρμοσμένο:

Ο κινητήρας μπορεί να σχεδιαστεί και να κατασκευαστεί με εξατομικευμένο αίτημα.

Συσκευασία λεπτομέρειες:

Καρτόνι: 36x29x14cm

Δυνατότητα προσφοράς:

40000+PCS+μήνας

Επισημαίνω:

Nema 11 Μηχανή βήματος με γρανάζια

0.67Α Μηχανή βήματος με γρανάζια

Ανοιχτού κώδικα ρομπότ με τροχιακό κινητήρα

Περιγραφή προϊόντων

Μειωτήρας CASUN 28×40.5mm NEMA 11 Κινητήρας Βηματικός 0.95A κινητήρας βηματισμού 3.6V AR3 Ρομπότ Ανοιχτού Κώδικα

Επισκόπηση Προϊόντος

Πλανητικός μειωτήρας CASUN με βηματικό κινητήρα 28×28×40.5mm NEMA 11. Αυτός ο μικρο-βηματικός κινητήρας με μειωτήρα διαθέτει πλανητικό μειωτήρα και είναι σχεδιασμένος για εφαρμογές ρομποτικής ανοιχτού κώδικα.

Η σειρά υβριδικών βηματικών κινητήρων 28mm παρέχει ισχυρή ροπή συγκράτησης σε συμπαγές μέγεθος. Για μειωμένη δόνηση και υψηλότερη ανάλυση βήματος, χρησιμοποιήστε με οδηγό μικρο-βηματισμού. Διαθέσιμο σε τυπικές εκδόσεις ή προσαρμοσμένες διαμορφώσεις.

Βασικά Χαρακτηριστικά

Διαθέσιμο σε διπολικές ή μονοπολικές εκδόσεις
Υβριδική κατασκευή βηματικού κινητήρα
Διαθέσιμο σε εκδόσεις μονής ή διπλής άξονα
Εγκεκριμένο CE και RoHS
Προσαρμογές κατόπιν αιτήματος

Διαστάσεις

Προδιαγραφές Κινητήρα

Γωνία Βήματος	1.8°
Μέγεθος Πλαισίου	28 mm
Αριθμός Φάσεων	2 Φάσεις
Ονομαστικό Ρεύμα	0.95 A
Ροπή Συγκράτησης	100 mN.m
Αντίσταση	3.8 Ω
Επαγωγή	2 mH
Αδράνεια Ρότορα	12 g·cm²
Βάρος Κινητήρα	0.25 kg
Λόγος Μείωσης Γρανάζων	19:1
Σύνδεση	Διπολική

Προδιαγραφές Λειτουργίας

Κινητήρας

Γωνία Βήματος	1.8°
Μέγιστη Θερμοκρασία	80°C μέγιστο
Θερμοκρασία Περιβάλλοντος	-20°C έως 50°C
Θερμοκρασία Αποθήκευσης	-20°C έως 100°C
Εύρος Υγρασίας	85% ή λιγότερο, χωρίς συμπύκνωση
Μόνωση Μαγνητικού Σύρματος	Κλάση Β 130°C
Αντίσταση Μόνωσης	100M Ω στα 500 VDC
Διηλεκτρική Αντοχή	500 VDC για 1 λεπτό

Κιβώτιο Γρανάζων

Υλικό Περιβλήματος	Μέταλλο
Ρουλεμάν στην Έξοδο	Ρουλεμάν
Μέγιστο Ακτινικό Φορτίο (12mm από τη φλάντζα)	≤80N
Μέγιστο Αξονικό Φορτίο Άξονα	≤30N
Ακτινική Τζόγος Άξονα (κοντά στη φλάντζα)	≤0.06mm
Αξονική Τζόγος Άξονα	≤0.3mm
Κενό χωρίς φορτίο	1.5°

Υπομοντέλα

Μήκος Κινητήρα	Μήκος Κιβωτίου Γρανάζων	Λόγος	Απόδοση
34 mm	27.2 mm	3.71	90%
40 mm		5.18	80%
48 mm		13.76
60 mm		19.2
35 mm	42.7 mm	26.8	70%
		51
		71
		99.5
		139

Διαθέσιμες Επιλογές

Κωδικοποιητής

Φρένο

Κιβώτιο Γρανάζων

Άξονας

Εάν ο τυπικός μας κινητήρας δεν καλύπτει τις απαιτήσεις σας, μπορούμε να προσαρμόσουμε τον κινητήρα στις προδιαγραφές σας. Οι προσαρμογές περιλαμβάνουν ειδικούς άξονες, παραμέτρους περιέλιξης, μετρήσεις εγκατάστασης, καλώδια με μοναδικές προδιαγραφές, συνδέσεις και άλλα.
