Stepper βιδών μολύβδου Casun nema8 nema11 nme14 υβριδική stepper βιδών μηχανών tr5x2 αιχμάλωτη μηχανή

Stepper βιδών μολύβδου Casun nema8 nema11 nme14 υβριδική stepper βιδών μηχανών tr5x2 αιχμάλωτη μηχανή

Ονομασία μάρκας:	Casun
Αριθμός μοντέλου:	28SHD4303-76NT
Επικαιροποίηση:	1 τεμ
Τιμή:	$9-$18
Όροι πληρωμής:	D/a, t/t, l/c, d/p
Δυνατότητα Προμήθειας:	40000+PCS+μήνας

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,ROHS,ISO

Χρώμα:

Μαύρος

Ρεύμα:

0.24Amp

Ροπή συγκράτησης:

13mN.m

Προσαρμοσμένο:

Ο κινητήρας μπορεί να σχεδιαστεί και να κατασκευαστεί με εξατομικευμένο αίτημα.

Συσκευασία λεπτομέρειες:

Χαρτοκιβώτιο: 38x29xc14m

Δυνατότητα προσφοράς:

40000+PCS+μήνας

Επισημαίνω:

Nema11 μολύβδιος βρόγχος βήμα κινητήρας

Nme14 μολύβδινος βρόγχος βήμα κινητήρας

Περιγραφή προϊόντων

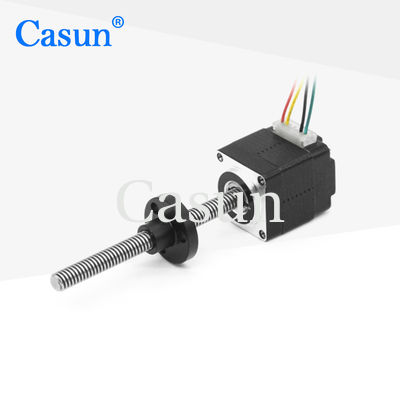

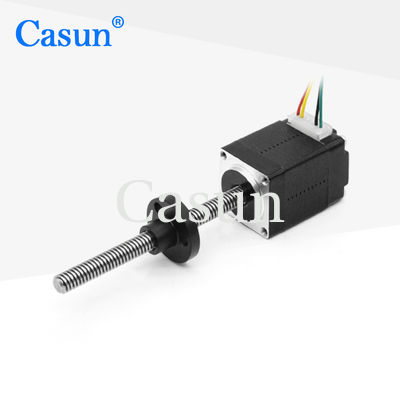

Υβριδικός κινητήρας βηματισμού Casun Nema8 Nema11 Nema14 με κοχλία TR5x2 και ενσωματωμένο κοχλία

Ο κινητήρας βηματισμού Nema 8 με μέγεθος πλαισίου 20mm x 20mm και ενσωματωμένο γραμμικό κοχλία έχει σχεδιαστεί για μηχανές ομορφιάς και άλλες εφαρμογές ελέγχου κίνησης ακριβείας που απαιτούν γραμμική κίνηση. Αυτός ο κινητήρας διαθέτει ενσωματωμένο κοχλία που κινείται γραμμικά, παρέχοντας ακριβή και πιστό προσδιορισμό θέσης.

Όπως και άλλοι κινητήρες της σειράς 20mm Hybrid Stepper Motor, αυτός ο κινητήρας προσφέρει ισχυρή ροπή συγκράτησης και μπορεί να χρησιμοποιηθεί με οδηγό μικροβηματισμού για τη μείωση των δονήσεων και την επίτευξη υψηλότερης ανάλυσης βήματος. Η σειρά διατίθεται σε διάφορα μεγέθη και μπορεί να προσαρμοστεί για να καλύψει συγκεκριμένες απαιτήσεις.

Χαρακτηριστικά

Διαθέσιμοι σε διπολικές ή μονοπολικές εκδόσεις
Υβριδική κατασκευή βηματισμού
Διαθέσιμοι σε εκδόσεις μονής ή διπλής άξονα
Εγκεκριμένο CE και RoHS
Προσαρμογές κατόπιν αιτήματος

Διαστάσεις

Προδιαγραφές κινητήρα

Προδιαγραφή	Τιμή
Γωνία βήματος	1.8°
Μέγεθος πλαισίου	20 mm
Αριθμός φάσης	2 Φάση
Ονομαστικό ρεύμα	0.24A
Ροπή συγκράτησης	13mN.m
Βάρος κινητήρα	0.06kg
Κοχλίας	TR5x2
Σύνδεση	Διπολική

Προδιαγραφές λειτουργίας

Γωνία βήματος: 1.8°

Μέγιστη θερμοκρασία: 80°C μέγιστο

Θερμοκρασία περιβάλλοντος: -20°C έως 50°C

Θερμοκρασία αποθήκευσης: -20°C έως 100°C

Εύρος υγρασίας: 85% ή λιγότερο, χωρίς συμπύκνωση

Μόνωση σύρματος μαγνήτη: Κλάση Β 130°C

Αντίσταση μόνωσης: 100M Ohm στα 500 VDC

Διηλεκτρική αντοχή: 500 VDC για 1 λεπτό

Ακτινική απόκλιση άξονα: 0.02Μέγιστο. (Φορτίο 450g)

Αξονική απόκλιση άξονα: 0.08Μέγιστο. (Φορτίο 450g)

Μέγιστη ακτινική δύναμη: 28N (20mm από τη φλάντζα)

Μέγιστη αξονική δύναμη: 10N

Υπομοντέλα

Μοντέλο	Ροπή συγκράτησης	Γωνία βήματος	Μήκος κινητήρα	Τύπος άξονα	Ονομαστικό ρεύμα
42SHD4950	0.13N.m	1.8°	20mm	Άξονας D-20mm	1.0A
42SHD4003	0.26N.m	1.8°	34mm	Άξονας D-20mm	0.4A
42SHD0261	0.45N.m	1.8°	40mm	Άξονας D-20mm	1.68A
42SHD4425	0.59N.m	1.8°	48mm	Άξονας D-24mm	2.0A
42SHD4813	0.8N.m	1.8°	60mm	Άξονας D-24mm	2.1A

Διαθέσιμες επιλογές

Κωδικοποιητής

Φρένο

Μειωτήρας

Άξονας

Υπηρεσίες προσαρμογής

Εάν οι τυπικές επιλογές κινητήρων μας δεν καλύπτουν τις συγκεκριμένες απαιτήσεις σας, μπορούμε να προσφέρουμε προσαρμοσμένες λύσεις για να καλύψουμε τις ανάγκες σας. Οι επιλογές προσαρμογής μας περιλαμβάνουν, αλλά δεν περιορίζονται σε:

Ειδικοί άξονες: Προσαρμοσμένη διάμετρος, μήκος, σχήμα και υλικό άξονα
Παράμετροι περιέλιξης: Προσαρμοσμένος αριθμός πόλων, πάχος σύρματος και μοτίβο περιέλιξης
Διαστάσεις εγκατάστασης: Τροποποιημένες για να ταιριάζουν στους περιορισμούς χώρου της εφαρμογής σας
Καλώδια σύνδεσης με ειδικές απαιτήσεις: Προσαρμοσμένο μήκος, τύπος και αριθμός
Συνδετήρες: Προσθήκη ή τροποποίηση για να ταιριάζουν στις απαιτήσεις της εφαρμογής σας

Η έμπειρη ομάδα μηχανικών μας μπορεί να συνεργαστεί μαζί σας για να αναπτύξει προσαρμοσμένες λύσεις που καλύπτουν τις συγκεκριμένες ανάγκες και απαιτήσεις σας.

Επικοινωνήστε μαζί μας για να συζητήσουμε τις συγκεκριμένες απαιτήσεις και τις ανάγκες προσαρμογής σας.
