Τόπος καταγωγής | Κίνα |
Μάρκα | Casun |
Πιστοποίηση | CE,ROHS,ISO |
Αριθμό μοντέλου | B20SHD4353-C38L |

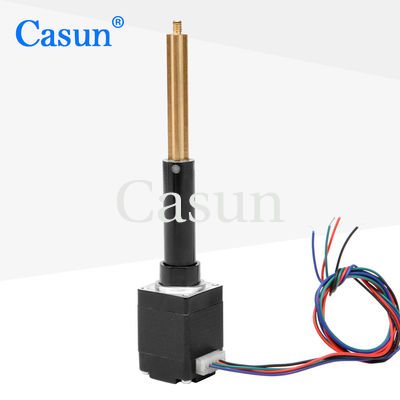

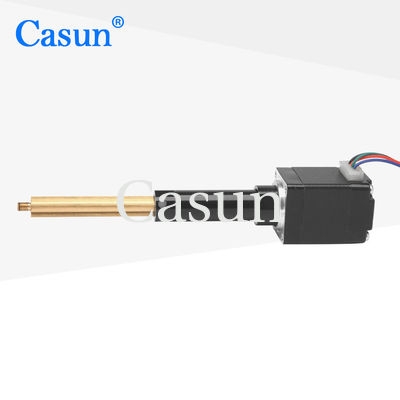

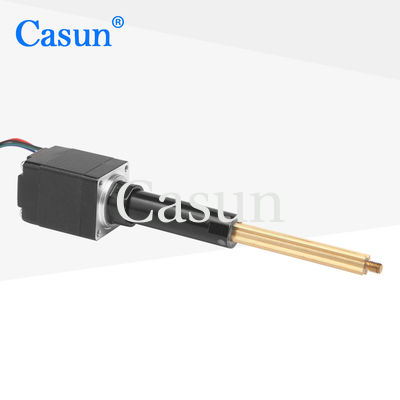

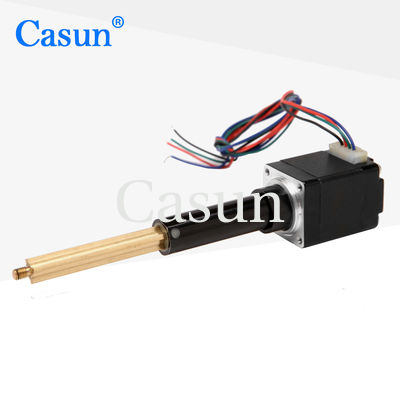

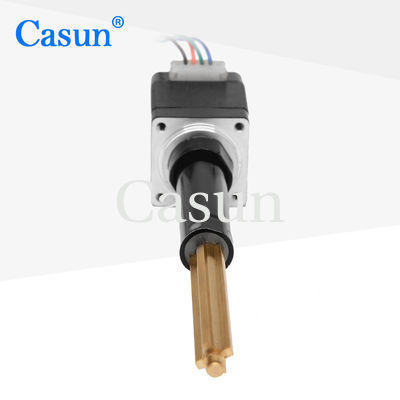

Casun βήμα κινητήρα γραμμικό ενεργοποιητή NEMA 11 ελικοειδούς βάθους 38.1mm βήμα κινητήρα με μολύβι βίδα για διανομέα
Nema 11 Στάπτης κινητήρας γραμμικός ενεργοποιητής 5.28Vdc 0.24Amp 0.5kg σε 600pps 0.1kg γραμμικός κινητήρας σταπτήρα για διανομέα
NEMA17 Στροφοκινητήρας με βήμα σφαίρας με μολύβδη βίδα με ροπή 280mN.m 0,2kg tr8*8 για CNC
Η σειρά 42mm Hybrid Stepper Motor προσφέρει ισχυρή ροπή σε διάφορα μεγέθη.
Χρησιμοποιείται με οδηγό μικροπατάχματος για τη μείωση των δονήσεων και την επίτευξη υψηλότερης ανάλυσης βήματος.
Επιλέξτε μια βασική έκδοση ή ζητήστε τη δική σας προσαρμοσμένη διαμόρφωση.
Χαρακτηριστικά:
Αγγελούδι.
|
10,8 ° |
Μέγεθος σκελετού
|
28 χιλιοστά |
Αριθμός φάσης
|
Φάση 2 |
Κατηγοριοποιημένο ρεύμα
|
0.24Amp |
Στροφή διατήρησης
|
0.5kg σε 600pps |
Αντίσταση
|
22 ωμ |
Δυνατότητα επαγωγής
|
6.0mH |
Ινηρτία του περιστροφίου
|
2g-cm2 |
Βάρος του κινητήρα
|
0.1kg |
Στροφή μολύβδου
|
Tr3.5X4 |
Σύνδεση
|
Διαπολικό |
Γωνία βήματος: 1,8°
Μέγιστη θερμοκρασία: μέγιστο 80°C
Θερμοκρασία περιβάλλοντος: -20 °C έως 50 °C
Θερμοκρασία αποθήκευσης -20 °C έως 100 °C
Περιοχή υγρασίας (%): 85% ή λιγότερο, μη συμπυκνωτική
Μόνωση από μαγνητικό σύρμα: κλάση Β 130° C
Αντίσταση μόνωσης: 100M Ωμ σε 500 VDC
Δυνατότητα διηλεκτρικής: 500 VDC για 1 λεπτό
Ραδιοπαίγνιο άξονα:0.02Μαξ. (450g φορτίο)
Αξιακό παιχνίδι άξονα:0.08Max. (450g φορτίο)
Μέγιστη ακτινοβολία: 28 N (20 mm από την φλάντσα)
Μέγιστη αξιωτική δύναμη):10N
Σχήμα | Στροφή διατήρησης | Γωνία βήματος | Μέγεθος κινητήρα | Τύπος Άξονα | Κατηγοριοποιημένο ρεύμα |
42SHD4950 | 0.13N.m. | 10,8° | 20 χιλιοστά | D Άξονας 20 mm | 1.0Α |
42SHD4003 | 0.26N.m. | 10,8° | 34 χιλιοστά | D Άξονας 20 mm | 0.4Α |
42SHD0261 | 0.45N.m. | 10,8° | 40 χιλιοστά | D Άξονας 20 mm | 1.68Α |
42SHD4425 | 0.59N.m. | 10,8° | 48 χιλιοστά | D Άξονας 24 mm | 2.0Α |
42SHD4813 | 00,8 Ν.μ. | 10,8° | 60 χιλιοστά | D Άξονας 24 mm | 2.1Α |
Μέγεθος σώματος | Διάμετρος βίδες | Πύργος | Μέγεθος βίδες | ||
20 χιλιοστά 34 χιλιοστά 40 χιλιοστά 48 mm 60 χιλιοστά |
5 | 2 | 20-1000 mm | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
