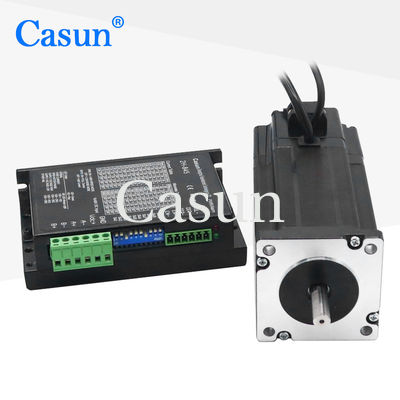

Stepper Casun Stepper φρένων μηχανών Nema24 μηχανή βημάτων μηχανών 4.1N.m 1.5kg με το φρένο
Μηχανή NEMA 24 Steppper με το φρένο 60*60*100mm 3.5A
Η Stepper nema24 υβριδική σειρά μηχανών προσφέρει την ισχυρή ροπή εκμετάλλευσης σε ποικίλα μεγέθη.
Χρήση με έναν microstepping οδηγό για να μειώσει τη δόνηση και να επιτύχει το υψηλότερο ψήφισμα βημάτων.
Επιλέξτε μια έκδοση βασικών γραμμών ή ζητήστε την προσαρμοσμένη διαμόρφωσή σας.
Χαρακτηριστικά γνωρίσματα:
Άγγελος βημάτων |
1.8 ° |
Μέγεθος Fram |
60mm |
Αριθμός φάσης |
2 - φάση |
Εκτιμημένο ρεύμα |
5 .2A |
Κράτημα της ροπής |
4.1N.m |
Αντίσταση |
1.2ohm |
Αυτεπαγωγή |
3.9mH |
Αδράνεια στροφέων |
1000 γ-εκατ. ² |
Βάρος μηχανών |
1,5 κλ |
Αριθμός μολύβδων |
4 |
Σύνδεση |
Διπολικός |
Γωνία βημάτων: 1.8°
Μέγιστη θερμοκρασία: 80°C μέγιστο
Περιβαλλοντική θερμοκρασία: -20 °C σε 50°C
Θερμοκρασία -20 αποθήκευσης: °C σε 100°C
Σειρά υγρασίας (%): 85% ή λιγότεροι, non-condensing
Μόνωση καλωδίων μαγνητών: Κατηγορία Ψ 130 βαθμοί Κελσίου
Αντίσταση μόνωσης: ωμ 100M σε 500 VDC
Διηλεκτρική δύναμη: 500 VDC για 1 λ.
Πρότυπο | Εκμετάλλευση Ροπή |
Εκτιμημένος Τρέχων |
Αντίσταση ανά φάση |
Αυτεπαγωγή ανά φάση |
Ανασχετική συσκευή ροπή |
Στροφέας αδράνεια |
Μόλυβδος καλώδιο |
Μηχανή μήκος |
mN.m | Α | Ω | mH | mN.m | το g.cm ² | Αριθ. | χιλ. | |
60SHD4201 | 650 | 0,6 | 15 | 20 | 50 | 280 | 4 | 45 |
60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
60SHD4601 | 3200 | 4.2 | 0,75 | 3.7 | 120 | 580 | 4 | 86 |
60SHD6602 | 2500 | 3 | 1.55 | 3.7 | 120 | 580 | 4 |
Μεταφορτώστε
Κωδικοποιητής |
Φρένο |
Κιβώτιο ταχυτήτων |
Άξονας |
Μας ελάτε σε επαφή με ανά πάσα στιγμή
