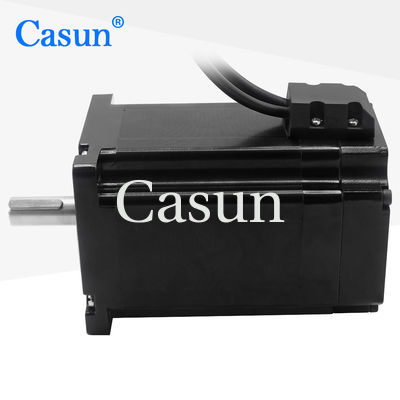

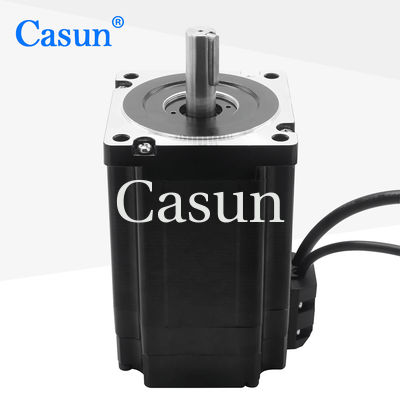

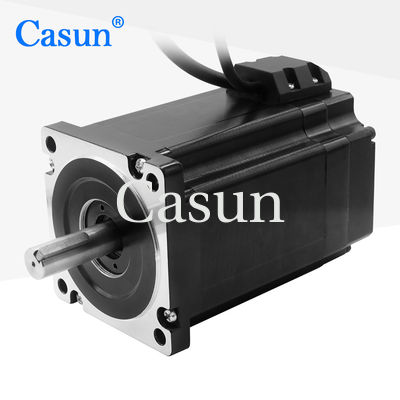

Το Casun 86X86mm NEMA34 έκλεισε τη μηχανή +HBS86H 8.5Nm 37mm ΣΥΝΕΧΈΣ Stepper άξονων μηχανή 6A 3.24V βρόχων
Nema23 57MMX57MM κλειστός υβρίδιο Stepper βρόχων ΣΥΝΕΧΉΣ 1.2Nm 25mm άξονας μηχανών 2.5A 3V για CNC SMT
Η 42mm υβριδική Stepper σειρά μηχανών παρέχει την υψηλή ροπή εκμετάλλευσης σε μια σειρά των μεγεθών.
Για να αποβάλει τη δόνηση και να επιτύχει το υψηλότερο ψήφισμα βημάτων, χρήση με έναν microstepping οδηγό.
Επιλέξτε μια έκδοση βάσεων ή ζητήστε μια προσαρμοσμένη διαμόρφωση.
Χαρακτηριστικά γνωρίσματα:
Άγγελος βημάτων
|
1.8 ° |
Μέγεθος Fram
|
86mm |
Αριθμός φάσης
|
2 - φάση |
Εκτιμημένο ρεύμα
|
6 Amp |
Κράτημα της ροπής
|
8.5N.m |
Αντίσταση
|
0.54Ohm |
Αυτεπαγωγή
|
5.0mH |
Αδράνεια στροφέων
|
2700g-εκατ. ² |
Βάρος μηχανών
|
3,8 κλ |
Κωδικοποιητής Pulsh
|
1000 |
Σύνδεση
|
Διπολικός |
Μηχανή
Γωνία βημάτων: 1.8°
Μέγιστη θερμοκρασία: 80°C μέγιστο
Περιβαλλοντική θερμοκρασία: -20 °C σε 50°C
Θερμοκρασία -20 αποθήκευσης: °C σε 100°C
Σειρά υγρασίας (%): 85% ή λιγότεροι, non-condensing
Μόνωση καλωδίων μαγνητών: Κατηγορία Ψ 130 βαθμοί Κελσίου
Αντίσταση μόνωσης: ωμ 100M σε 500 VDC
Διηλεκτρική δύναμη: 500 VDC για 1 λ.
Κωδικοποιητής
Τάση: 5 β
Παραγωγή: Α + Α - Β + Β -
Πρότυπο | Κράτημα της ροπής | Γωνία βημάτων | Μήκος | Τύπος άξονα | Εκτιμημένο ρεύμα |
42SHD4950 | 0.13N.m | 1.8° | 20mm | Δ άξονας-20mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34mm | Δ άξονας-20mm | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | 40mm | Δ άξονας-20mm | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | 48mm | Δ άξονας-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60mm | Δ άξονας-24mm | 2.1A |
Μεταφορτώστε
Εάν η βασική μηχανή μας δεν ικανοποιεί τις απαιτήσεις σας, μπορούμε να προσαρμόσουμε τη μηχανή για να ανταποκριθούμε στις προδιαγραφές σας.
οι μοναδικοί άξονες, παράμετροι τυλίγματος, μετρήσεις εγκαταστάσεων, καλώδια μολύβδου με τις μοναδικές ανάγκες, συνδέσεις, είναι και ούτω καθεξής παραδείγματα του προσαρμοσμένου περιεχομένου.
Μας ελάτε σε επαφή με ανά πάσα στιγμή
