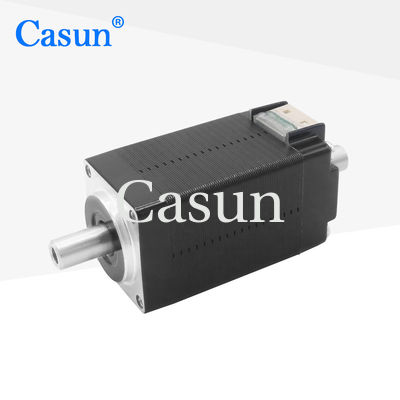

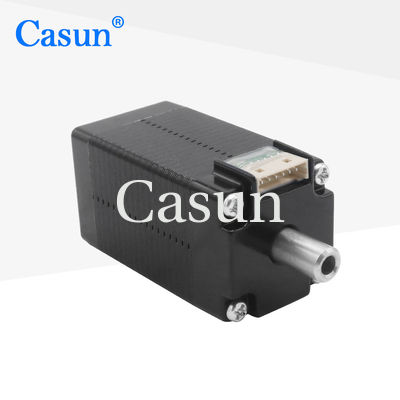

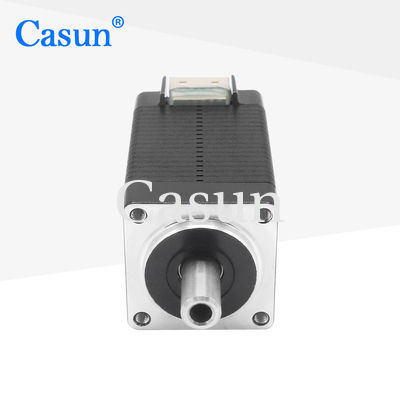

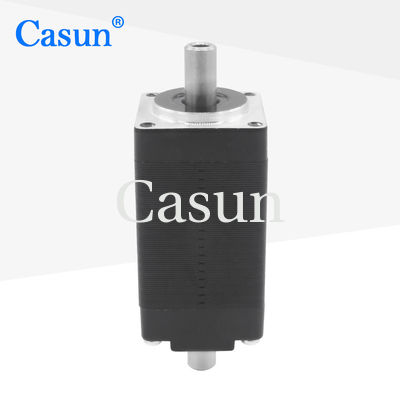

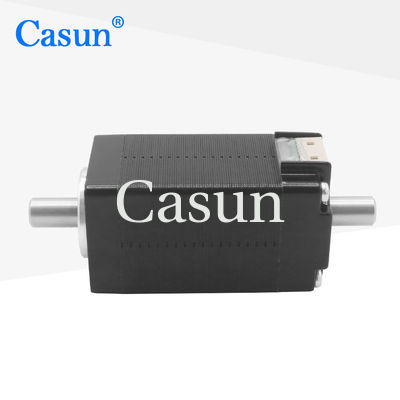

paso μηχανών 28x28x38mm 0.6A ένα paso 5.4V Nema 11 διπλή κοίλη να περπατήσει άξονων μηχανή για την ιατρική μηχανή
Η 20mm υβριδική Stepper σειρά μηχανών προσφέρει την ισχυρή ροπή εκμετάλλευσης σε ποικίλα μεγέθη.
Χρήση με έναν microstepping οδηγό για να μειώσει τη δόνηση και να επιτύχει το υψηλότερο ψήφισμα βημάτων.
Επιλέξτε μια έκδοση βασικών γραμμών ή ζητήστε την προσαρμοσμένη διαμόρφωσή σας.
Χαρακτηριστικά γνωρίσματα:
Άγγελος βημάτων
|
1.8 ° |
Μέγεθος Fram
|
42 χιλ. |
Αριθμός φάσης
|
2 - φάση |
Εκτιμημένο ρεύμα
|
0,6 Α |
Κράτημα της ροπής
|
32 mN.m |
Αντίσταση
|
9.0 OM |
Αυτεπαγωγή
|
3.2mH |
Αδράνεια στροφέων
|
3.8 γ-εκατ. ² |
Βάρος μηχανών
|
0,1 κλ |
Αριθμός μολύβδων
|
4 |
Σύνδεση
|
Διπολικός |
Γωνία βημάτων: 1.8°
Μέγιστη θερμοκρασία: 80°C μέγιστο
Περιβαλλοντική θερμοκρασία: -20 °C σε 50°C
Θερμοκρασία -20 αποθήκευσης: °C σε 100°C
Σειρά υγρασίας (%): 85% ή λιγότεροι, non-condensing
Μόνωση καλωδίων μαγνητών: Κατηγορία Ψ 130 βαθμοί Κελσίου
Αντίσταση μόνωσης: ωμ 100M σε 500 VDC
Διηλεκτρική δύναμη: 500 VDC για 1 λ.
Πρότυπο Casun | Γενικό πρότυπο | Γωνία | Μήκος μηχανών | Εκτιμημένο ρεύμα | Κράτημα της ροπής |
B20shd4353-10 | 8HS11-0204S | 1.8° | 28mm | 0.2A | 0,016 N.m |
8HS12-0506S | 1.8° | 28mm | 0.5A | 0.018N.m | |
20shd0501-10 | 8HS13-0604S | 1.8° | 34.3mm | 0.6A | 0.018N.m |
8HS15-0304S | 1.8° | 38mm | 0.3A | 0.03N.m | |
20SHD4255-10X | 8HS15-0604S | 1.8° | 38mm | 0.6A | 0.04N.m |
20shd4101-20 | 1.8° | 42mm | 0.8A | 0.03N.m |
