Stepper βιδών σφαιρών Casun 0.5A μηχανή Nema 8 για το όργανο σχεδίων

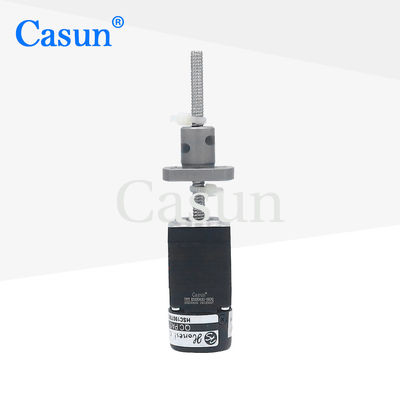

  • Stepper βιδών σφαιρών Casun 0.5A μηχανή Nema 8 για το όργανο σχεδίων

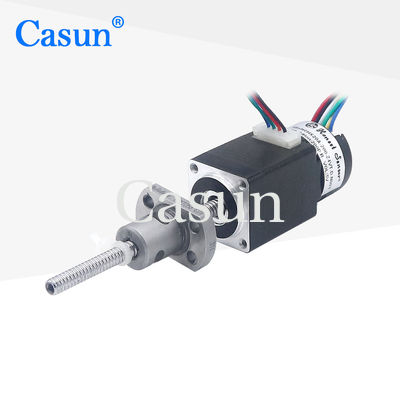

  • Stepper βιδών σφαιρών Casun 0.5A μηχανή Nema 8 για το όργανο σχεδίων

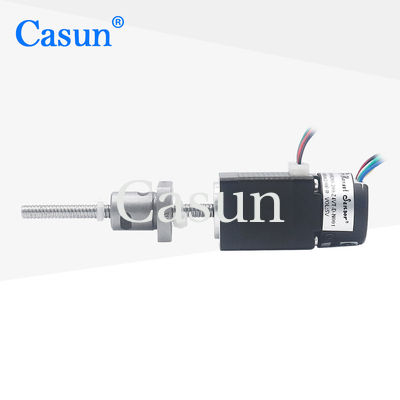

  • Stepper βιδών σφαιρών Casun 0.5A μηχανή Nema 8 για το όργανο σχεδίων

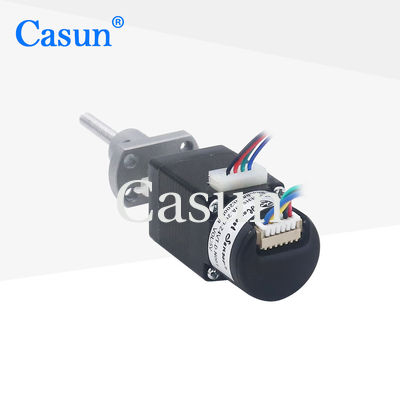

  • Stepper βιδών σφαιρών Casun 0.5A μηχανή Nema 8 για το όργανο σχεδίων

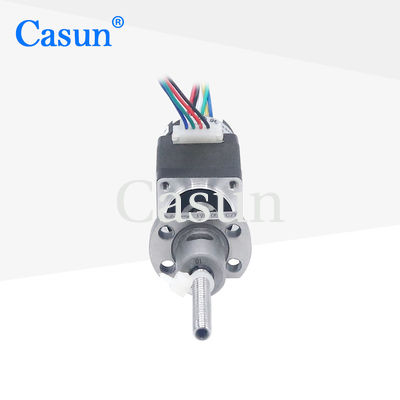

  • Stepper βιδών σφαιρών Casun 0.5A μηχανή Nema 8 για το όργανο σχεδίων

Stepper βιδών σφαιρών Casun 0.5A μηχανή Nema 8 για το όργανο σχεδίων

Τόπος καταγωγής Κίνα
Μάρκα Casun
Πιστοποίηση CE,ROHS,ISO
Αριθμό μοντέλου B20SHD4351-56GPQ
Λεπτομέρειες προϊόντων
Χρώμα:
Μαύρος
Γωνία Steper:
1.8degree
φάση:
2
Εκτιμημένη τάση:
2.55V
τρέχων:
0.5A
Κράτημα της ροπής:
14mN.m
Ροπή ανασχετικών συσκευών:
2mN.m
Υψηλό φως:

0.5A Stepper βιδών σφαιρών μηχανή

,

Stepper βιδών σφαιρών μηχανή Nema 8

,

Stepper Casun 0.5A μηχανή

Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min
1pc
Τιμή
$24.94-$35
Συσκευασία λεπτομέρειες
Χαρτοκιβώτιο: 38x29xc14m
Χρόνος παράδοσης
7-15 ΗΜΕΡΕΣ
Όροι πληρωμής
D/A, T/T, L/C, D/P
Δυνατότητα προσφοράς
40000+PCS+Month
Περιγραφή προϊόντων

Nema 8 Stepper 14mN.m 0.5A μηχανή με τη μηχανή βιδών L200/250/300MM σφαιρών για το όργανο σχεδίων

Η 42mm υβριδική Stepper σειρά μηχανών προσφέρει την ισχυρή ροπή εκμετάλλευσης σε ποικίλα μεγέθη.

Χρήση με έναν microstepping οδηγό για να μειώσει τη δόνηση και να επιτύχει το υψηλότερο ψήφισμα βημάτων.

Επιλέξτε μια έκδοση βασικών γραμμών ή ζητήστε την προσαρμοσμένη διαμόρφωσή σας.



Χαρακτηριστικά γνωρίσματα:

  • Διπολικές ή unipolar εκδόσεις διαθέσιμες

  • Υβριδική stepper κατασκευή

  • Διαθέσιμος στις ενιαίες ή διπλές εκδόσεις άξονων

  • CE και RoHS εγκεκριμένα

  • Προσαρμογές κατόπιν αιτήσεως

Διαστάσεις



 Stepper βιδών σφαιρών Casun 0.5A μηχανή Nema 8 για το όργανο σχεδίων 0







Προδιαγραφές μηχανών



Άγγελος βημάτων



1.8 °

Μέγεθος Fram



20mm

Αριθμός φάσης



2 - φάση

Εκτιμημένο ρεύμα



0.5A

Κράτημα της ροπής



14mN.m

Αντίσταση



5.5ohm

Αυτεπαγωγή



1.5mH

Αδράνεια στροφέων



2g-εκατ. ²

Βάρος μηχανών



0.08kg

Βίδα μολύβδου



SF0401

Σύνδεση



Διπολικός



Προδιαγραφές λειτουργίας





Γωνία βημάτων: 1.8°

Μέγιστη θερμοκρασία: 80°C μέγιστο

Περιβαλλοντική θερμοκρασία: -20 °C σε 50°C

Θερμοκρασία -20 αποθήκευσης: °C σε 100°C

Σειρά υγρασίας (%): 85% ή λιγότεροι, non-condensing

Μόνωση καλωδίων μαγνητών: Κατηγορία Ψ 130 βαθμοί Κελσίου

Αντίσταση μόνωσης: ωμ 100M σε 500 VDC

Διηλεκτρική δύναμη: 500 VDC για 1 λ.

Ακτινωτό παιχνίδι άξονων: 0.02Max. (450g-φορτίο)

Αξονικό παιχνίδι άξονων: 0.08Max. (450g-φορτίο)

Μέγιστη ακτινωτή δύναμη: 28N (20mm από τη φλάντζα)

Μέγιστη αξονική δύναμη): 10N







Καμπύλες ροπής







Υποπρότυπα



Πρότυπο Κράτημα της ροπής Γωνία βημάτων Μήκος μηχανών Τύπος άξονα Εκτιμημένο ρεύμα
42SHD4950 0.13N.m 1.8° 20mm Δ άξονας-20mm 1.0A
42SHD4003 0.26N.m 1.8° 34mm Δ άξονας-20mm 0.4A
42SHD0261 0.45N.m 1.8° 40mm Δ άξονας-20mm 1.68A
42SHD4425 0.59N.m 1.8° 48mm Δ άξονας-24mm 2.0A
42SHD4813 0.8N.m 1.8° 60mm Δ άξονας-24mm 2.1A





Μήκος σώματος Διάμετρος της βίδας Πίσσα Μήκος της βίδας
20 χιλ.

34 χιλ.

40 χιλ.

48 χιλ.

60 χιλ.

5 2 20-1000 χιλ.
8
6.35 1.27
3,175
6.35
6.5 3
6.35
8 1
2
4
8
12



Μεταφορτώστε







Εάν η τυποποιημένη μηχανή μας δεν μπορεί να ικανοποιήσει τις ανάγκες σας,

μπορούμε να προσαρμόσουμε τη μηχανή σύμφωνα με τις ανάγκες σας


Το προσαρμοσμένο περιεχόμενο περιλαμβάνει αλλά δεν περιορίζεται στους ειδικούς άξονες, τις παραμέτρους τυλίγματος, τις διαστάσεις εγκαταστάσεων, τα καλώδια μολύβδου με τις ειδικές απαιτήσεις, τους συνδετήρες, κ.λπ.

Επιλογές:
Κωδικοποιητής          |               Φρένο           |              Κιβώτιο ταχυτήτων            |           Άξονας

Stepper βιδών σφαιρών Casun 0.5A μηχανή Nema 8 για το όργανο σχεδίων 1 Stepper βιδών σφαιρών Casun 0.5A μηχανή Nema 8 για το όργανο σχεδίων 2 Stepper βιδών σφαιρών Casun 0.5A μηχανή Nema 8 για το όργανο σχεδίων 3 Stepper βιδών σφαιρών Casun 0.5A μηχανή Nema 8 για το όργανο σχεδίων 4





Παρακαλώ χτυπήστε το κουμπί «παίρνει ενός αποσπάσματος» για να μας πει κατωτέρω τις απαιτήσεις σας.
