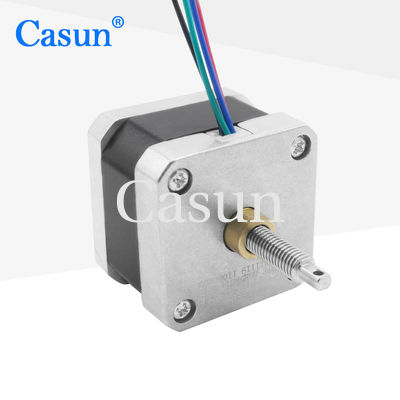

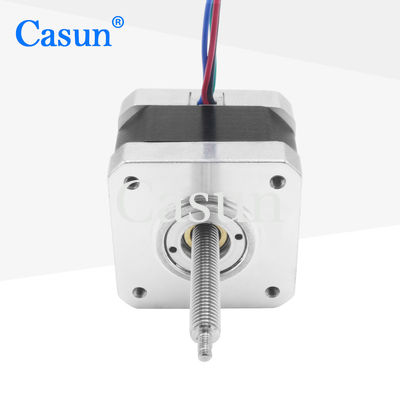

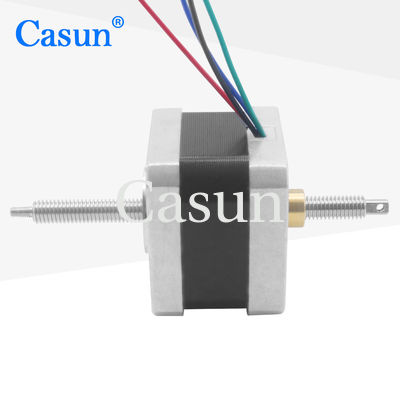

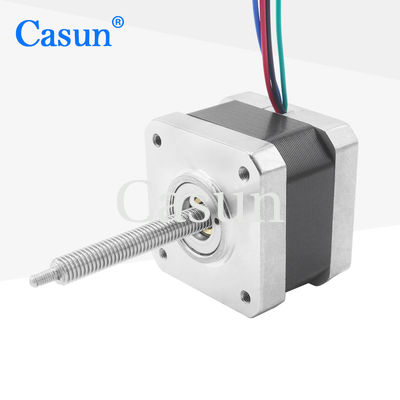

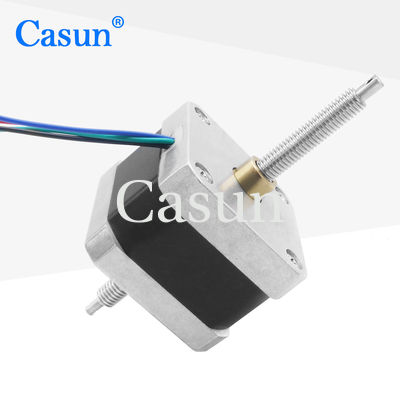

stepper 42*42mm Nema17 μη-αιχμάλωτη 3V μηχανή μηχανών 1.2A με ROHS για CNC τη μηχανή
Η 42mm υβριδική Stepper σειρά μηχανών προσφέρει την ισχυρή ροπή εκμετάλλευσης σε ποικίλα μεγέθη.
Χρήση με έναν microstepping οδηγό για να μειώσει τη δόνηση και να επιτύχει το υψηλότερο ψήφισμα βημάτων.
Επιλέξτε μια έκδοση βασικών γραμμών ή ζητήστε την προσαρμοσμένη διαμόρφωσή σας.
Χαρακτηριστικά γνωρίσματα:
-
Διπολικές ή unipolar εκδόσεις διαθέσιμες
-
Υβριδική stepper κατασκευή
-
Διαθέσιμος στις ενιαίες ή διπλές εκδόσεις άξονων
-
CE και RoHS εγκεκριμένα
-
Προσαρμογές κατόπιν αιτήσεως
Προδιαγραφές μηχανών
|
Άγγελος βημάτων
|
1.8 °
|
|
Μέγεθος Fram
|
42 χιλ.
|
|
Αριθμός φάσης
|
2 - φάση
|
|
Εκτιμημένο ρεύμα
|
1.2Amp
|
|
Κράτημα της ροπής
|
260mN.m
|
|
Αντίσταση
|
2.5ohm
|
|
Αυτεπαγωγή
|
3.3mH
|
|
Αδράνεια στροφέων
|
38g-εκατ. ²
|
|
Βάρος μηχανών
|
0.2kg
|
|
Βίδα μολύβδου
|
Tr6.35X1
|
|
Σύνδεση
|
Διπολικός
|
Προδιαγραφές λειτουργίας
Γωνία βημάτων: 1.8°
Μέγιστη θερμοκρασία: 80°C μέγιστο
Περιβαλλοντική θερμοκρασία: -20 °C σε 50°C
Θερμοκρασία -20 αποθήκευσης: °C σε 100°C
Σειρά υγρασίας (%): 85% ή λιγότεροι, non-condensing
Μόνωση καλωδίων μαγνητών: Κατηγορία Ψ 130 βαθμοί Κελσίου
Αντίσταση μόνωσης: ωμ 100M σε 500 VDC
Διηλεκτρική δύναμη: 500 VDC για 1 λ.
Ακτινωτό παιχνίδι άξονων: 0.02Max. (450g-φορτίο)
Αξονικό παιχνίδι άξονων: 0.08Max. (450g-φορτίο)
Μέγιστη ακτινωτή δύναμη: 28N (20mm από τη φλάντζα)
Μέγιστη αξονική δύναμη): 10N
Καμπύλες ροπής
Υποπρότυπα
| Πρότυπο |
Κράτημα της ροπής |
Γωνία βημάτων |
Μήκος μηχανών |
Τύπος άξονα |
Εκτιμημένο ρεύμα |
| 42SHD4950 |
0.13N.m |
1.8° |
20mm |
Δ άξονας-20mm |
1.0A |
| 42SHD4003 |
0.26N.m |
1.8° |
34mm |
Δ άξονας-20mm |
0.4A |
| 42SHD0261 |
0.45N.m |
1.8° |
40mm |
Δ άξονας-20mm |
1.68A |
| 42SHD4425 |
0.59N.m |
1.8° |
48mm |
Δ άξονας-24mm |
2.0A |
| 42SHD4813 |
0.8N.m |
1.8° |
60mm |
Δ άξονας-24mm |
2.1A |
| Μήκος σώματος |
Διάμετρος της βίδας |
Πίσσα |
Μήκος της βίδας |
20 χιλ.
34 χιλ.
40 χιλ.
48 χιλ.
60 χιλ.
|
5 |
2 |
20-1000 χιλ. |
| 8 |
| 6.35 |
1.27 |
| 3,175 |
| 6.35 |
| 6.5 |
3 |
| 6.35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
Μεταφορτώστε
Εάν η τυποποιημένη μηχανή μας δεν μπορεί να ικανοποιήσει τις ανάγκες σας,
μπορούμε να προσαρμόσουμε τη μηχανή σύμφωνα με τις ανάγκες σας
Το προσαρμοσμένο περιεχόμενο περιλαμβάνει αλλά δεν περιορίζεται στους ειδικούς άξονες, τις παραμέτρους τυλίγματος, τις διαστάσεις εγκαταστάσεων, τα καλώδια μολύβδου με τις ειδικές απαιτήσεις, τους συνδετήρες, κ.λπ.
