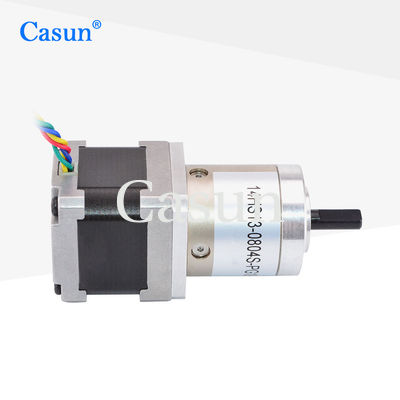

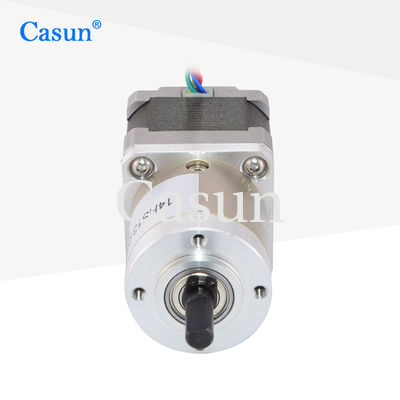

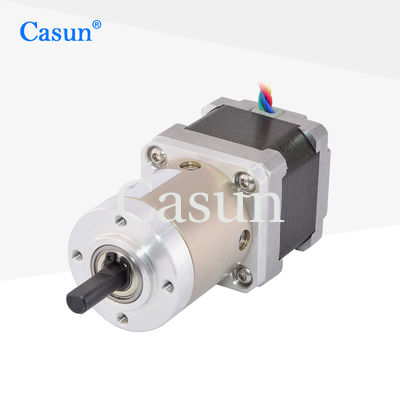

6.8V 1A NEMA 14 σύνδεσε Stepper τη μηχανή 180mN.M πλανητική μηχανή μειωτών εργαλείων

6.8V 1A NEMA 14 σύνδεσε Stepper τη μηχανή 180mN.M πλανητική μηχανή μειωτών εργαλείων

Ονομασία μάρκας:	Casun
Αριθμός μοντέλου:	P35SHD4118-19G
Επικαιροποίηση:	1 τεμ
Τιμή:	$18.9-$24
Όροι πληρωμής:	D/a, t/t, l/c, d/p
Δυνατότητα Προμήθειας:	40000+PCS+μήνας

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,ROHS,ISO

Γωνία Steper:

1.8degree

Φάση:

Ονομαστική τάση:

6.8V

Τρέχουσα τιμή:

1Α

Ροπή συγκράτησης:

180mN.m

Ροπή ανασχετικών συσκευών:

15mN.m

Αναλογία:

19.2:1

Προσαρμοσμένο:

Ο κινητήρας μπορεί να σχεδιαστεί και να κατασκευαστεί με εξατομικευμένο αίτημα.

Συσκευασία λεπτομέρειες:

Κουτί: 38x29x18cm

Δυνατότητα προσφοράς:

40000+PCS+μήνας

Επισημαίνω:

6.8V 1A NEMA 14

1A NEMA 14 σύνδεσε Stepper τη μηχανή

μηχανή μειωτών εργαλείων 180mN.M πλανητική

Περιγραφή προϊόντων

6.8V 1A NEMA 14 Μηχανή 180mN.M

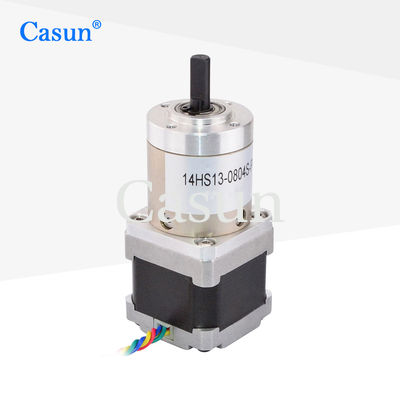

Ο κινητήρας NEMA 14 1A Gear Stepper με ροπή 6,8V και 180 mN.m διαθέτει έναν μειωτή πλανητικού κιβωτίου ταχυτήτων υψηλής απόδοσης με αναλογία μείωσης ταχυτήτων 19: 1.Αυτό το 14HS13-0804S-PG19 NEMA 14 βήμα κινητήρα προσφέρει ισχυρή ροπή διατήρησης σε ένα συμπαγές 42mm υβριδικό βήμα κινητήρα σχεδιασμό.

Χρησιμοποιήστε με ένα οδηγό μικροελιγμών για να μειώσετε τις δονήσεις και να επιτύχετε υψηλότερη ανάλυση βήματος.

Βασικά χαρακτηριστικά

Διατίθενται διπολικές ή μονοπολικές εκδόσεις
Υβριδική κατασκευή βήμα προς βήμα
Διατίθεται σε μονο- ή διπλόξυλο εκδόσεις
Έγκριση CE και RoHS
Προσαρμογές διαθέσιμες κατόπιν αιτήματος

Μέγεθος

Προδιαγραφές κινητήρα

Γωνία βήματος	10,8°
Μέγεθος πλαισίου	35 χιλιοστά
Αριθμός φάσης	Φάση 2
Κατηγοριοποιημένο ρεύμα	1.0 Α
Στροφή διατήρησης	180 mN.m.
Αντίσταση	60,8 Ωμ
Δυνατότητα επαγωγής	10 mH
Ινηρτία του περιστροφίου	180 g-cm2
Βάρος του κινητήρα	00,4 kg
Ποσοστό μείωσης του κιβωτίου	19.2:1
Σύνδεση	Διαπολικό

Προδιαγραφές λειτουργίας

Μηχανή

Γωνία βήματος	10,8°
Μέγιστη θερμοκρασία	Μέγιστος 80°C
Θερμοκρασία περιβάλλοντος	-20°C έως 50°C
Θέρμανση αποθήκευσης	-20°C έως 100°C
Περιοχή υγρασίας	Μη συμπυκνωτικά
Απομόνωση με μαγνητικό σύρμα	Τάξη Β 130°C
Αντίσταση μόνωσης	100M Ωμ σε 500 VDC
Δυνατότητα διηλεκτρικής	500 VDC για 1 λεπτό

Κουτί μετατροπής

Υλικό στέγασης	Χάλυβα
Κουρέας στην έξοδο	Στρογγυλοφόρα
Μέγιστο ακτινοβολικό φορτίο (12 mm από τη φλάντσα)	≤ 80N
Μαξ. Άξονα φορτίου άξονα	≤ 30N
Ραδιακό παιχνίδι του άξονα (κοντά στο φλάντζ)	≤ 0,06m
Αξιογενές παιχνίδι άξονα	≤ 0,3 mm
Αντίδραση σε μη φορτίο	≤1,5°

Υπομοντέλα

Μέγεθος κινητήρα	Μέγεθος του κιβωτίου ταχυτήτων	Ποσοστό	Αποτελεσματικότητα
26 χιλιοστά
34 χιλιοστά
40 χιλιοστά	29.1 mm	3.71	90%
	360,8 mm	13.76	80%
	44.6 mm	51	70%
		71
		99.5
		139

Διαθέσιμες επιλογές

Κωδικοποιητής

Φρένα

Κουτί ταχυτήτων

Αξία

Προσαρμογή Διαθέσιμη:Αν ο τυποποιημένος κινητήρας μας δεν μπορεί να ανταποκριθεί στις ανάγκες σας, μπορούμε να προσαρμόσουμε τον κινητήρα σύμφωνα με τις απαιτήσεις σας.διαστάσεις εγκατάστασης, καλώδια μολύβδου με ειδικές απαιτήσεις, συνδέσμους κλπ.
