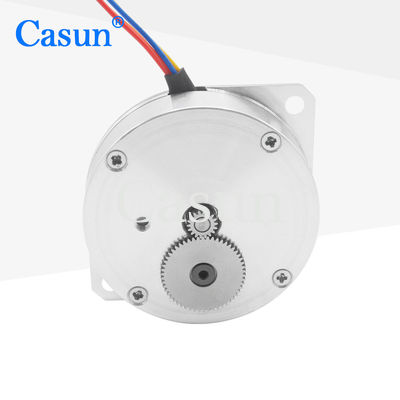

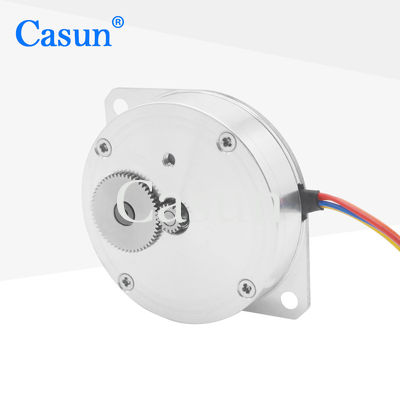

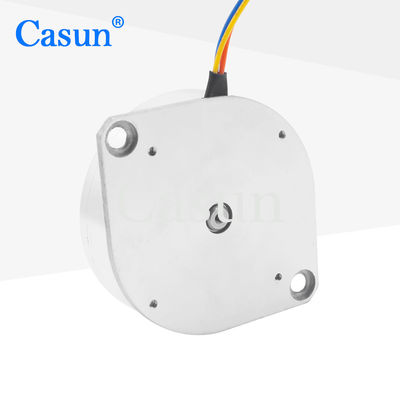

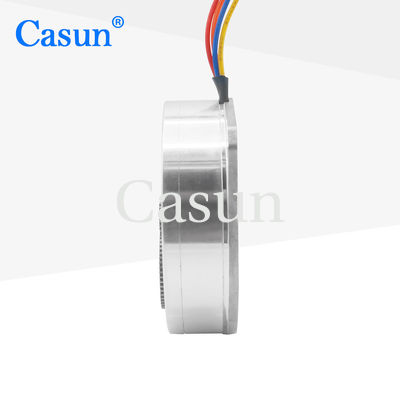

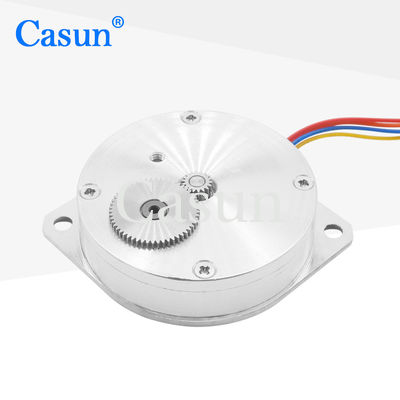

Casun 52mN.m Stepper τηγανιτών μηχανή 1,8 υβριδική να περπατήσει βαθμού 2.5V μηχανή με την έγκριση CE
Η υβριδική Stepper σειρά μηχανών προσφέρει την ισχυρή ροπή εκμετάλλευσης σε ποικίλα μεγέθη.
Χρήση με έναν microstepping οδηγό για να μειώσει τη δόνηση και να επιτύχει το υψηλότερο ψήφισμα βημάτων.
Επιλέξτε μια έκδοση βασικών γραμμών ή ζητήστε την προσαρμοσμένη διαμόρφωσή σας.
Χαρακτηριστικά γνωρίσματα:
-
Διπολικές ή unipolar εκδόσεις διαθέσιμες
-
Υβριδική stepper κατασκευή
-
Διαθέσιμος στις ενιαίες ή διπλές εκδόσεις άξονων
-
CE και RoHS εγκεκριμένα
-
Προσαρμογές κατόπιν αιτήσεως
Προδιαγραφές μηχανών
|
Άγγελος βημάτων
|
1.8 °
|
|
Μέγεθος Fram
|
46mm
|
|
Αριθμός φάσης
|
2 - φάση
|
|
Εκτιμημένο ρεύμα
|
1.0Amp
|
|
Κράτημα της ροπής
|
52 mN.m
|
|
Αντίσταση
|
2.5 OM
|
|
Αυτεπαγωγή
|
1.7mH
|
|
Αδράνεια στροφέων
|
7 γ-εκατ. ²
|
|
Βάρος μηχανών
|
0.1kg
|
|
Αριθμός μολύβδων
|
4
|
|
Σύνδεση
|
Διπολικός
|
Προδιαγραφές λειτουργίας
Γωνία βημάτων: 1.8°
Μέγιστη θερμοκρασία: 80°C μέγιστο
Περιβαλλοντική θερμοκρασία: -20 °C σε 50°C
Θερμοκρασία -20 αποθήκευσης: °C σε 100°C
Σειρά υγρασίας (%): 85% ή λιγότεροι, non-condensing
Μόνωση καλωδίων μαγνητών: Κατηγορία Ψ 130 βαθμοί Κελσίου
Αντίσταση μόνωσης: ωμ 100M σε 500 VDC
Διηλεκτρική δύναμη: 500 VDC για 1 λ.
Καμπύλες ροπής
Υποπρότυπα
| Διαμορφώστε το αριθ. |
Γωνία βημάτων (°) |
Εκτιμημένη τάση (Β) |
Εκτιμημένο τρέχον (α) |
Αντίσταση φάσης (Ω) |
Αυτεπαγωγή φάσης (mH) |
Κράτημα της ροπής (Kg.cm) |
Ροπή ανασχετικών συσκευών (g.cm Max) |
Αδράνεια στροφέων (g.cm ²) |
Μήκος μηχανών (χιλ.) |
Βάρος μηχανών (κλ) |
| 46SHY4001-3A |
1.8° |
3.2V |
1A |
3.2ohm |
2.7mH |
100mN.m |
8mN.m |
11 |
46 |
0,1 |
| 46SHY4001-13S |
1.8° |
3.2V |
1A |
3.2ohm |
2.7mH |
100mN.m |
8mN.m |
11 |
46 |
0,1 |
| 46shy4302-3a2-2 |
1.8° |
1.64V |
2A |
0.82ohm |
1mH |
190mN.m |
12mN.m |
18 |
46 |
0,2 |
| 46shy4003-4al1-1 |
1.8° |
2.8V |
1A |
2.8ohm |
2.4mH |
90mN.m |
8mN.m |
11 |
46 |
0,1 |
| 46shy4001-3al1-1 |
1.8° |
3.2V |
1A |
3.2ohm |
2.7mH |
100mN.m |
8mN.m |
11 |
46 |
0,1 |
| 46SHY4401-2A1 |
1.8° |
2.5V |
1A |
2.5ohm |
1.7mH |
52mN.m |
8mN.m |
7 |
46 |
0,1 |
| Πρότυπο |
Μήκος μηχανών |
Τρέχων |
Κράτημα της ροπής |
| P28SHD4611 |
9.5mm |
0.5A |
16mN.m |
| P28SHD4701 |
10.6mm |
0.5A |
20mN.m |
| P28SHD4750 |
1315mm |
0.5A |
25mN.m |
| P28SHD4950 |
17.9mm |
0.5A |
35mN.m |
Μεταφορτώστε
Εάν η τυποποιημένη μηχανή μας δεν μπορεί να ικανοποιήσει τις ανάγκες σας,
μπορούμε να προσαρμόσουμε τη μηχανή σύμφωνα με τις ανάγκες σας
Το προσαρμοσμένο περιεχόμενο περιλαμβάνει αλλά δεν περιορίζεται στους ειδικούς άξονες, τις παραμέτρους τυλίγματος, τις διαστάσεις εγκαταστάσεων, τα καλώδια μολύβδου με τις ειδικές απαιτήσεις, τους συνδετήρες, κ.λπ.
FAQ
1. ποιοι είναι εμείς;
Είμαστε βασισμένοι Guangdong, Κίνα, έναρξη από το 2011, πωλούμε στην εγχώρια αγορά (63,00%), δυτική Ευρώπη (12,00%), Βόρεια Αμερική (9,00%), ανατολική Ασία (8,00%), βόρεια Ευρώπη (2,00%), Ανατολική Ευρώπη (00,00%), Νοτιοανατολική Ασία (00,00%), Ωκεανία (00,00%), μέση ανατολή (00,00%), νότια Ευρώπη (00,00%), Νότια Ασία (00,00%). Υπάρχουν συνολικοί περίπου 51-100 άνθρωποι στο γραφείο μας.
2. πώς μπορούμε να εξασφαλίσουμε την ποιότητα;
Πάντα ένα δείγμα προπαραγωγής πριν από τη μαζική παραγωγή
Πάντα τελική επιθεώρηση πριν από την αποστολή
3.what μπορείτε να αγοράσετε από μας;
Stepper μηχανή, μηχανή BLDC
4. γιατί θα έπρεπε να αγοράσετε από μας όχι από άλλους προμηθευτές;
Είμαστε ειδικευμένοι στην παραγωγή και την πώληση stepper των μηχανών για περισσότερο από 11 έτη.
5. ποιες υπηρεσίες μπορούμε να παρέχουμε;
Αποδεκτοί όροι παράδοσης: ΑΛΥΣΊΔΑ ΡΟΛΟΓΙΟΎ, CFR, CIF, EXW, σαφής παράδοση
Αποδεκτό νόμισμα πληρωμής: ΔΟΛ ΗΠΑ, CNY
Αποδεκτός τύπος πληρωμής: T/T, L/C, D/P D/A, PayPal
Γλώσσα προφορική: Αγγλικά, κινεζικά, ιαπωνικά
Επιλογές:
Κωδικοποιητής | Φρένο | Κιβώτιο ταχυτήτων | Άξονας
Παρακαλώ χτυπήστε το κουμπί «παίρνει ενός αποσπάσματος» για να μας πει κατωτέρω τις απαιτήσεις σας.
Το μήνυμά σας πρέπει να αποτελείται από 20-3.000 χαρακτήρες!
