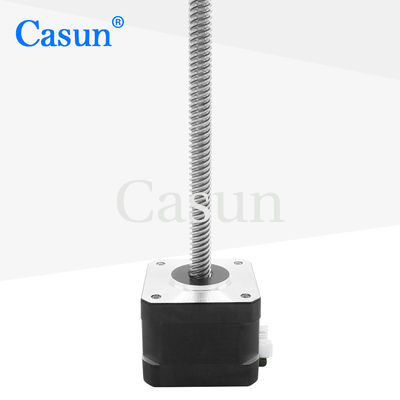

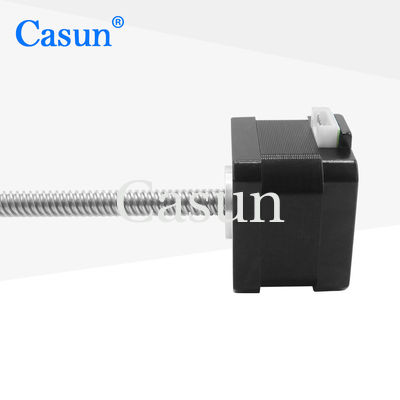

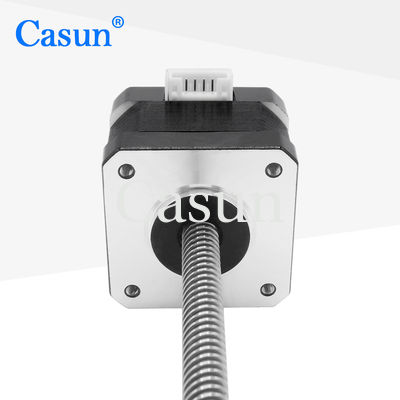

Tr8*8 280mN.M Stepper NEMA 17 μηχανή με Stepper βιδών σφαιρών βιδών μολύβδου 0.2kg τη μηχανή
  • Tr8*8 280mN.M Stepper NEMA 17 μηχανή με Stepper βιδών σφαιρών βιδών μολύβδου 0.2kg τη μηχανή
  • Tr8*8 280mN.M Stepper NEMA 17 μηχανή με Stepper βιδών σφαιρών βιδών μολύβδου 0.2kg τη μηχανή
  • Tr8*8 280mN.M Stepper NEMA 17 μηχανή με Stepper βιδών σφαιρών βιδών μολύβδου 0.2kg τη μηχανή
  • Tr8*8 280mN.M Stepper NEMA 17 μηχανή με Stepper βιδών σφαιρών βιδών μολύβδου 0.2kg τη μηχανή
  • Tr8*8 280mN.M Stepper NEMA 17 μηχανή με Stepper βιδών σφαιρών βιδών μολύβδου 0.2kg τη μηχανή

Tr8*8 280mN.M Stepper NEMA 17 μηχανή με Stepper βιδών σφαιρών βιδών μολύβδου 0.2kg τη μηχανή

Τόπος καταγωγής Κίνα
Μάρκα Casun
Πιστοποίηση CE,ROHS,ISO
Αριθμό μοντέλου 42SHD0003-200NKH
Λεπτομέρειες προϊόντων
Χρώμα:
Μαύρος
τρέχων:
0.4Amp
Κράτημα της ροπής:
280mN.m
Υψηλό φως:

Stepper Tr8*8 NEMA 17 μηχανή

,

Stepper 280mN.M NEMA 17 μηχανή

,

0.2kg Stepper βιδών σφαιρών μηχανή

Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min
1pc
Συσκευασία λεπτομέρειες
Χαρτοκιβώτιο: 38x29xc14m
Χρόνος παράδοσης
7-15 ΗΜΕΡΕΣ
Όροι πληρωμής
D/A, T/T, L/C, D/P
Δυνατότητα προσφοράς
40000+PCS+Month
Περιγραφή προϊόντων

NEMA17 stepper σφαιρών μηχανή με τη ροπή 280mN.m 0.2kg tr8*8 εκμετάλλευσης βιδών μολύβδου για CNC

Η 42mm υβριδική Stepper σειρά μηχανών προσφέρει την ισχυρή ροπή εκμετάλλευσης σε ποικίλα μεγέθη.

Χρήση με έναν microstepping οδηγό για να μειώσει τη δόνηση και να επιτύχει το υψηλότερο ψήφισμα βημάτων.

Επιλέξτε μια έκδοση βασικών γραμμών ή ζητήστε την προσαρμοσμένη διαμόρφωσή σας.



Χαρακτηριστικά γνωρίσματα:

  • Διπολικές ή unipolar εκδόσεις διαθέσιμες

  • Υβριδική stepper κατασκευή

  • Διαθέσιμος στις ενιαίες ή διπλές εκδόσεις άξονων

  • CE και RoHS εγκεκριμένα

  • Προσαρμογές κατόπιν αιτήσεως

Διαστάσεις



Tr8*8 280mN.M Stepper NEMA 17 μηχανή με Stepper βιδών σφαιρών βιδών μολύβδου 0.2kg τη μηχανή 0







Προδιαγραφές μηχανών



Άγγελος βημάτων



1.8 °

Μέγεθος Fram



42mm

Αριθμός φάσης



2 - φάση

Εκτιμημένο ρεύμα



0.4Amp

Κράτημα της ροπής



280 mN.m

Αντίσταση



30ohm

Αυτεπαγωγή



37mH

Αδράνεια στροφέων



38g-εκατ. ²

Βάρος μηχανών



0.2kg

Βίδα μολύβδου



Tr8X8

Σύνδεση



Διπολικός



Προδιαγραφές λειτουργίας





Γωνία βημάτων: 1.8°

Μέγιστη θερμοκρασία: 80°C μέγιστο

Περιβαλλοντική θερμοκρασία: -20 °C σε 50°C

Θερμοκρασία -20 αποθήκευσης: °C σε 100°C

Σειρά υγρασίας (%): 85% ή λιγότεροι, non-condensing

Μόνωση καλωδίων μαγνητών: Κατηγορία Ψ 130 βαθμοί Κελσίου

Αντίσταση μόνωσης: ωμ 100M σε 500 VDC

Διηλεκτρική δύναμη: 500 VDC για 1 λ.

Ακτινωτό παιχνίδι άξονων: 0.02Max. (450g-φορτίο)

Αξονικό παιχνίδι άξονων: 0.08Max. (450g-φορτίο)

Μέγιστη ακτινωτή δύναμη: 28N (20mm από τη φλάντζα)

Μέγιστη αξονική δύναμη): 10N







Καμπύλες ροπής







Υποπρότυπα



Πρότυπο Κράτημα της ροπής Γωνία βημάτων Μήκος μηχανών Τύπος άξονα Εκτιμημένο ρεύμα
42SHD4950 0.13N.m 1.8° 20mm Δ άξονας-20mm 1.0A
42SHD4003 0.26N.m 1.8° 34mm Δ άξονας-20mm 0.4A
42SHD0261 0.45N.m 1.8° 40mm Δ άξονας-20mm 1.68A
42SHD4425 0.59N.m 1.8° 48mm Δ άξονας-24mm 2.0A
42SHD4813 0.8N.m 1.8° 60mm Δ άξονας-24mm 2.1A





Μήκος σώματος Διάμετρος της βίδας Πίσσα Μήκος της βίδας
20 χιλ.

34 χιλ.

40 χιλ.

48 χιλ.

60 χιλ.

5 2 20-1000 χιλ.
8
6.35 1.27
3,175
6.35
6.5 3
6.35
8 1
2
4
8
12



Μεταφορτώστε







Εάν η τυποποιημένη μηχανή μας δεν μπορεί να ικανοποιήσει τις ανάγκες σας,

μπορούμε να προσαρμόσουμε τη μηχανή σύμφωνα με τις ανάγκες σας


Το προσαρμοσμένο περιεχόμενο περιλαμβάνει αλλά δεν περιορίζεται στους ειδικούς άξονες, τις παραμέτρους τυλίγματος, τις διαστάσεις εγκαταστάσεων, τα καλώδια μολύβδου με τις ειδικές απαιτήσεις, τους συνδετήρες, κ.λπ.

Επιλογές:
Κωδικοποιητής          |               Φρένο           |              Κιβώτιο ταχυτήτων            |           Άξονας

Tr8*8 280mN.M Stepper NEMA 17 μηχανή με Stepper βιδών σφαιρών βιδών μολύβδου 0.2kg τη μηχανή 1 Tr8*8 280mN.M Stepper NEMA 17 μηχανή με Stepper βιδών σφαιρών βιδών μολύβδου 0.2kg τη μηχανή 2 Tr8*8 280mN.M Stepper NEMA 17 μηχανή με Stepper βιδών σφαιρών βιδών μολύβδου 0.2kg τη μηχανή 3 Tr8*8 280mN.M Stepper NEMA 17 μηχανή με Stepper βιδών σφαιρών βιδών μολύβδου 0.2kg τη μηχανή 4





Παρακαλώ χτυπήστε το κουμπί «παίρνει ενός αποσπάσματος» για να μας πει κατωτέρω τις απαιτήσεις σας.
