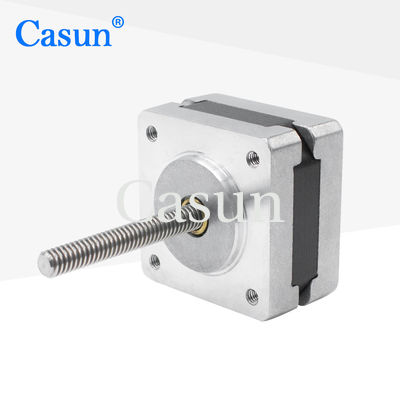

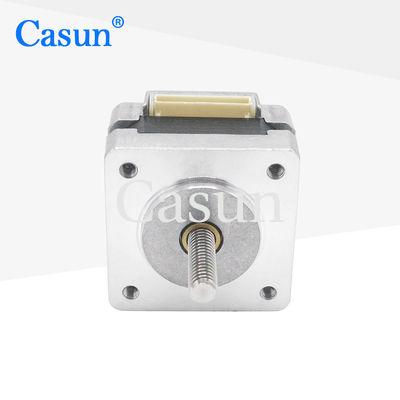

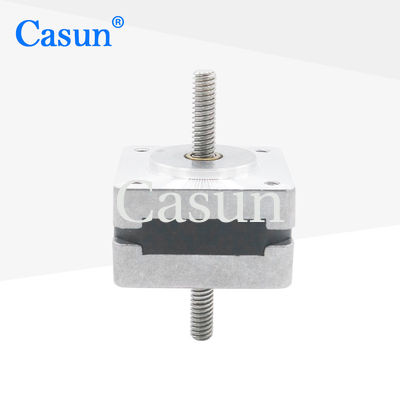

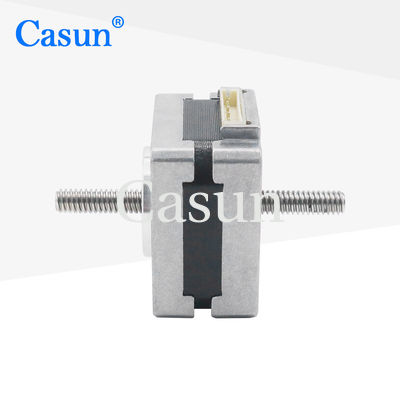

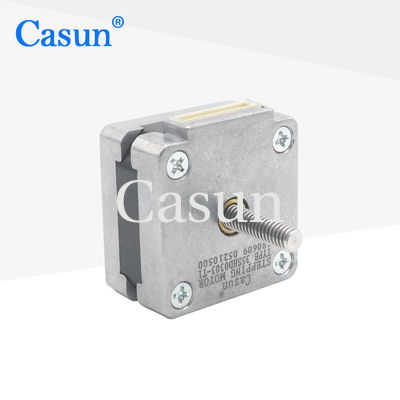

Stepper 0.12kg Tr5*2 NEMA 14 μηχανή με Stepper βιδών μολύβδου τη μηχανή μη αιχμάλωτη
  • Stepper 0.12kg Tr5*2 NEMA 14 μηχανή με Stepper βιδών μολύβδου τη μηχανή μη αιχμάλωτη
  • Stepper 0.12kg Tr5*2 NEMA 14 μηχανή με Stepper βιδών μολύβδου τη μηχανή μη αιχμάλωτη
  • Stepper 0.12kg Tr5*2 NEMA 14 μηχανή με Stepper βιδών μολύβδου τη μηχανή μη αιχμάλωτη
  • Stepper 0.12kg Tr5*2 NEMA 14 μηχανή με Stepper βιδών μολύβδου τη μηχανή μη αιχμάλωτη
  • Stepper 0.12kg Tr5*2 NEMA 14 μηχανή με Stepper βιδών μολύβδου τη μηχανή μη αιχμάλωτη
  • Stepper 0.12kg Tr5*2 NEMA 14 μηχανή με Stepper βιδών μολύβδου τη μηχανή μη αιχμάλωτη

Stepper 0.12kg Tr5*2 NEMA 14 μηχανή με Stepper βιδών μολύβδου τη μηχανή μη αιχμάλωτη

Τόπος καταγωγής Κίνα
Μάρκα Casun
Πιστοποίηση CE,ROHS,ISO
Αριθμό μοντέλου 35shd0303-T1
Λεπτομέρειες προϊόντων
Χρώμα:
Μαύρος
τρέχων:
0.4Amp
Βάρος:
0.09Kg
Υψηλό φως:

Tr5*2 Stepper βιδών μολύβδου μηχανή

,

Stepper Tr5*2 NEMA 14 μηχανή

,

0.12kg Stepper μηχανή μη αιχμάλωτη

Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min
1pc
Τιμή
$0.94-$11.8
Συσκευασία λεπτομέρειες
Χαρτοκιβώτιο: 38x29xc14m
Χρόνος παράδοσης
7-15 ΗΜΕΡΕΣ
Όροι πληρωμής
D/A, T/T, L/C, D/P
Δυνατότητα προσφοράς
40000+PCS+Month
Περιγραφή προϊόντων

NEMA14 μη αιχμάλωτη stepper μηχανή με τη ροπή 0.12kg tr5*2 εκμετάλλευσης βιδών μολύβδου για τρισδιάστατο

Η 42mm υβριδική Stepper σειρά μηχανών προσφέρει την ισχυρή ροπή εκμετάλλευσης σε ποικίλα μεγέθη.

Χρήση με έναν microstepping οδηγό για να μειώσει τη δόνηση και να επιτύχει το υψηλότερο ψήφισμα βημάτων.

Επιλέξτε μια έκδοση βασικών γραμμών ή ζητήστε την προσαρμοσμένη διαμόρφωσή σας.



Χαρακτηριστικά γνωρίσματα:

  • Διπολικές ή unipolar εκδόσεις διαθέσιμες

  • Υβριδική stepper κατασκευή

  • Διαθέσιμος στις ενιαίες ή διπλές εκδόσεις άξονων

  • CE και RoHS εγκεκριμένα

  • Προσαρμογές κατόπιν αιτήσεως

Διαστάσεις



Stepper 0.12kg Tr5*2 NEMA 14 μηχανή με Stepper βιδών μολύβδου τη μηχανή μη αιχμάλωτη 0







Προδιαγραφές μηχανών



Άγγελος βημάτων



1.8 °

Μέγεθος Fram



28mm

Αριθμός φάσης



2 - φάση

Εκτιμημένο ρεύμα



0.4Amp

Κράτημα της ροπής



2.5kg (300pps)

Αντίσταση



22 ωμ

Αυτεπαγωγή



15mH

Αδράνεια στροφέων



10g-εκατ. ²

Βάρος μηχανών



0.09kg

Βίδα μολύβδου



Tr5X2

Σύνδεση



Διπολικός



Προδιαγραφές λειτουργίας





Γωνία βημάτων: 1.8°

Μέγιστη θερμοκρασία: 80°C μέγιστο

Περιβαλλοντική θερμοκρασία: -20 °C σε 50°C

Θερμοκρασία -20 αποθήκευσης: °C σε 100°C

Σειρά υγρασίας (%): 85% ή λιγότεροι, non-condensing

Μόνωση καλωδίων μαγνητών: Κατηγορία Ψ 130 βαθμοί Κελσίου

Αντίσταση μόνωσης: ωμ 100M σε 500 VDC

Διηλεκτρική δύναμη: 500 VDC για 1 λ.

Ακτινωτό παιχνίδι άξονων: 0.02Max. (450g-φορτίο)

Αξονικό παιχνίδι άξονων: 0.08Max. (450g-φορτίο)

Μέγιστη ακτινωτή δύναμη: 28N (20mm από τη φλάντζα)

Μέγιστη αξονική δύναμη): 10N







Καμπύλες ροπής







Υποπρότυπα



Πρότυπο Κράτημα της ροπής Γωνία βημάτων Μήκος μηχανών Τύπος άξονα Εκτιμημένο ρεύμα
42SHD4950 0.13N.m 1.8° 20mm Δ άξονας-20mm 1.0A
42SHD4003 0.26N.m 1.8° 34mm Δ άξονας-20mm 0.4A
42SHD0261 0.45N.m 1.8° 40mm Δ άξονας-20mm 1.68A
42SHD4425 0.59N.m 1.8° 48mm Δ άξονας-24mm 2.0A
42SHD4813 0.8N.m 1.8° 60mm Δ άξονας-24mm 2.1A





Μήκος σώματος Διάμετρος της βίδας Πίσσα Μήκος της βίδας
20 χιλ.

34 χιλ.

40 χιλ.

48 χιλ.

60 χιλ.

5 2 20-1000 χιλ.
8
6.35 1.27
3,175
6.35
6.5 3
6.35
8 1
2
4
8
12



Μεταφορτώστε







Εάν η τυποποιημένη μηχανή μας δεν μπορεί να ικανοποιήσει τις ανάγκες σας,

μπορούμε να προσαρμόσουμε τη μηχανή σύμφωνα με τις ανάγκες σας


Το προσαρμοσμένο περιεχόμενο περιλαμβάνει αλλά δεν περιορίζεται στους ειδικούς άξονες, τις παραμέτρους τυλίγματος, τις διαστάσεις εγκαταστάσεων, τα καλώδια μολύβδου με τις ειδικές απαιτήσεις, τους συνδετήρες, κ.λπ.

Επιλογές:
Κωδικοποιητής          |               Φρένο           |              Κιβώτιο ταχυτήτων            |           Άξονας

Stepper 0.12kg Tr5*2 NEMA 14 μηχανή με Stepper βιδών μολύβδου τη μηχανή μη αιχμάλωτη 1 Stepper 0.12kg Tr5*2 NEMA 14 μηχανή με Stepper βιδών μολύβδου τη μηχανή μη αιχμάλωτη 2 Stepper 0.12kg Tr5*2 NEMA 14 μηχανή με Stepper βιδών μολύβδου τη μηχανή μη αιχμάλωτη 3 Stepper 0.12kg Tr5*2 NEMA 14 μηχανή με Stepper βιδών μολύβδου τη μηχανή μη αιχμάλωτη 4





Παρακαλώ χτυπήστε το κουμπί «παίρνει ενός αποσπάσματος» για να μας πει κατωτέρω τις απαιτήσεις σας.
