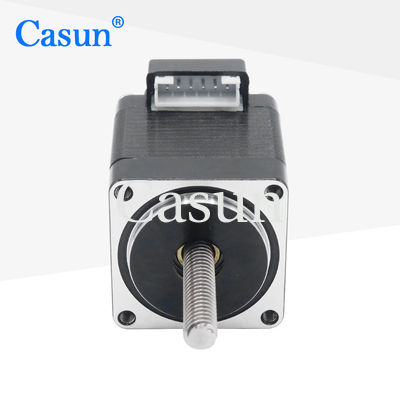

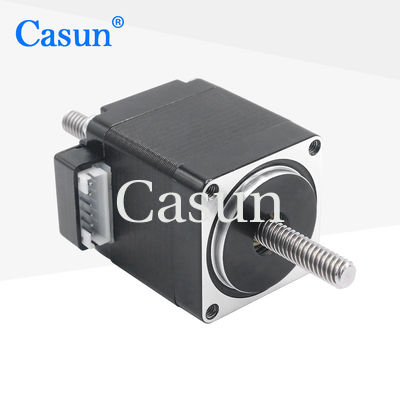

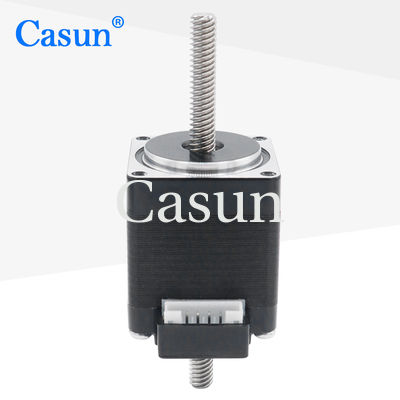

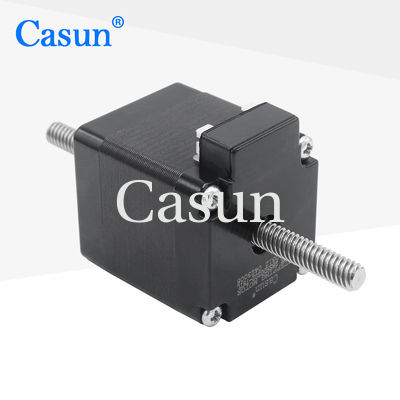

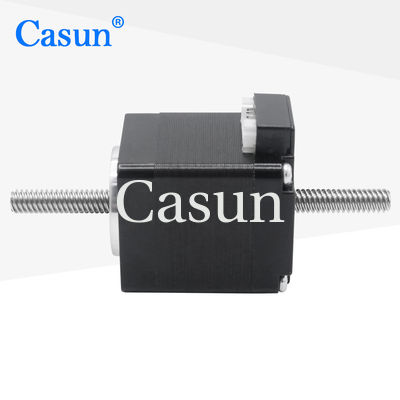

50mNM 0.12kg NEMA 11 Stepper Motor With Lead Screw Tr5X4 Bipolar

Stepper 50mNM 0.12kg NEMA 11 μηχανή με τη βίδα μολύβδου Tr5X4 διπολική

  • Υψηλό φως

    Stepper 50mNM NEMA 11 μηχανή

    ,

    Stepper 0.12kg NEMA 11 μηχανή

    ,

    Tr5X4 Stepper βιδών μολύβδου μηχανή

  • Χρώμα
    Μαύρος
  • τρέχων
    0.67Amp
  • Ροπή συγκράτησης
    50mN.m
  • Τόπος καταγωγής
    Κίνα
  • Μάρκα
    Casun
  • Πιστοποίηση
    CE,ROHS,ISO
  • Αριθμό μοντέλου
    28SHD0202-75TL
  • Ποσότητα παραγγελίας min
    1pc
  • Τιμή
    $9.94-$12.8
  • Συσκευασία λεπτομέρειες
    Χαρτοκιβώτιο: 38x29xc14m
  • Χρόνος παράδοσης
    7-15 ΗΜΕΡΕΣ
  • Όροι πληρωμής
    D/A, T/T, L/C, D/P
  • Δυνατότητα προσφοράς
    40000+PCS+Month

Stepper 50mNM 0.12kg NEMA 11 μηχανή με τη βίδα μολύβδου Tr5X4 διπολική

Stepper βιδών μολύβδου NEMA11through μηχανή με τη ροπή 50mN.m 0.12kg tr5*4 εκμετάλλευσης βιδών μολύβδου για τρισδιάστατο

Η 42mm υβριδική Stepper σειρά μηχανών προσφέρει την ισχυρή ροπή εκμετάλλευσης σε ποικίλα μεγέθη.

Χρήση με έναν microstepping οδηγό για να μειώσει τη δόνηση και να επιτύχει το υψηλότερο ψήφισμα βημάτων.

Επιλέξτε μια έκδοση βασικών γραμμών ή ζητήστε την προσαρμοσμένη διαμόρφωσή σας.



Χαρακτηριστικά γνωρίσματα:

  • Διπολικές ή unipolar εκδόσεις διαθέσιμες

  • Υβριδική stepper κατασκευή

  • Διαθέσιμος στις ενιαίες ή διπλές εκδόσεις άξονων

  • CE και RoHS εγκεκριμένα

  • Προσαρμογές κατόπιν αιτήσεως

Διαστάσεις



Stepper 50mNM 0.12kg NEMA 11 μηχανή με τη βίδα μολύβδου Tr5X4 διπολική 0







Προδιαγραφές μηχανών



Άγγελος βημάτων



1.8 °

Μέγεθος Fram



28mm

Αριθμός φάσης



2 - φάση

Εκτιμημένο ρεύμα



0.67Amp

Κράτημα της ροπής



50 mN.m

Αντίσταση



5,6 ωμ

Αυτεπαγωγή



3.9mH

Αδράνεια στροφέων



9g-εκατ. ²

Βάρος μηχανών



0.12kg

Βίδα μολύβδου



Tr5X4

Σύνδεση



Διπολικός



Προδιαγραφές λειτουργίας





Γωνία βημάτων: 1.8°

Μέγιστη θερμοκρασία: 80°C μέγιστο

Περιβαλλοντική θερμοκρασία: -20 °C σε 50°C

Θερμοκρασία -20 αποθήκευσης: °C σε 100°C

Σειρά υγρασίας (%): 85% ή λιγότεροι, non-condensing

Μόνωση καλωδίων μαγνητών: Κατηγορία Ψ 130 βαθμοί Κελσίου

Αντίσταση μόνωσης: ωμ 100M σε 500 VDC

Διηλεκτρική δύναμη: 500 VDC για 1 λ.

Ακτινωτό παιχνίδι άξονων: 0.02Max. (450g-φορτίο)

Αξονικό παιχνίδι άξονων: 0.08Max. (450g-φορτίο)

Μέγιστη ακτινωτή δύναμη: 28N (20mm από τη φλάντζα)

Μέγιστη αξονική δύναμη): 10N







Καμπύλες ροπής







Υποπρότυπα



Πρότυπο Κράτημα της ροπής Γωνία βημάτων Μήκος μηχανών Τύπος άξονα Εκτιμημένο ρεύμα
42SHD4950 0.13N.m 1.8° 20mm Δ άξονας-20mm 1.0A
42SHD4003 0.26N.m 1.8° 34mm Δ άξονας-20mm 0.4A
42SHD0261 0.45N.m 1.8° 40mm Δ άξονας-20mm 1.68A
42SHD4425 0.59N.m 1.8° 48mm Δ άξονας-24mm 2.0A
42SHD4813 0.8N.m 1.8° 60mm Δ άξονας-24mm 2.1A





Μήκος σώματος Διάμετρος της βίδας Πίσσα Μήκος της βίδας
20 χιλ.

34 χιλ.

40 χιλ.

48 χιλ.

60 χιλ.

5 2 20-1000 χιλ.
8
6.35 1.27
3,175
6.35
6.5 3
6.35
8 1
2
4
8
12



Μεταφορτώστε







Εάν η τυποποιημένη μηχανή μας δεν μπορεί να ικανοποιήσει τις ανάγκες σας,

μπορούμε να προσαρμόσουμε τη μηχανή σύμφωνα με τις ανάγκες σας


Το προσαρμοσμένο περιεχόμενο περιλαμβάνει αλλά δεν περιορίζεται στους ειδικούς άξονες, τις παραμέτρους τυλίγματος, τις διαστάσεις εγκαταστάσεων, τα καλώδια μολύβδου με τις ειδικές απαιτήσεις, τους συνδετήρες, κ.λπ.

Επιλογές:
Κωδικοποιητής          |               Φρένο           |              Κιβώτιο ταχυτήτων            |           Άξονας

Stepper 50mNM 0.12kg NEMA 11 μηχανή με τη βίδα μολύβδου Tr5X4 διπολική 1 Stepper 50mNM 0.12kg NEMA 11 μηχανή με τη βίδα μολύβδου Tr5X4 διπολική 2 Stepper 50mNM 0.12kg NEMA 11 μηχανή με τη βίδα μολύβδου Tr5X4 διπολική 3 Stepper 50mNM 0.12kg NEMA 11 μηχανή με τη βίδα μολύβδου Tr5X4 διπολική 4





Παρακαλώ χτυπήστε το κουμπί «παίρνει ενός αποσπάσματος» για να μας πει κατωτέρω τις απαιτήσεις σας.
