Τόπος καταγωγής | Κίνα |
Μάρκα | Casun |
Πιστοποίηση | CE,ROHS,ISO |
Αριθμό μοντέλου | 28SHD4414-15BQ |

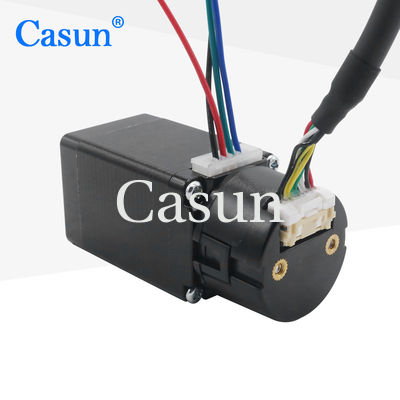

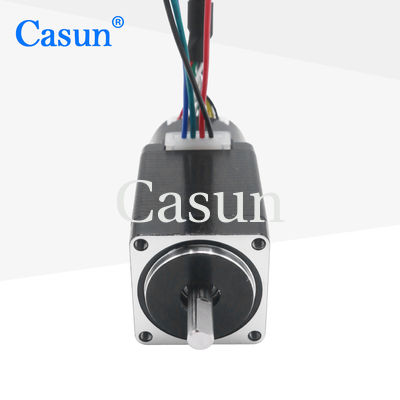

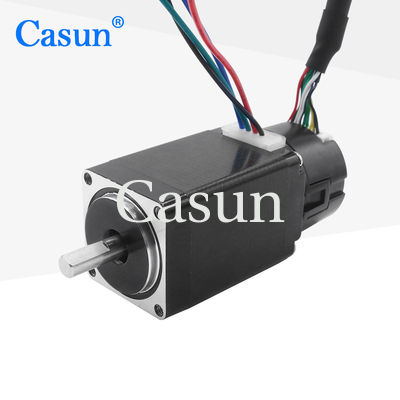

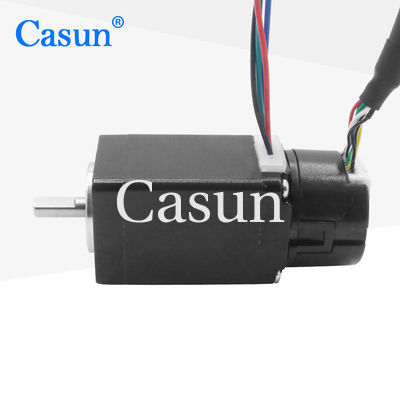

Nema11 κλειστή Stepper βρόχων μηχανή 98mN.m 0.95Amp με τον κωδικοποιητή για τη μηχανή SMT CNC
Η 42mm υβριδική Stepper σειρά μηχανών προσφέρει την ισχυρή ροπή εκμετάλλευσης σε ποικίλα μεγέθη.
Χρήση με έναν microstepping οδηγό για να μειώσει τη δόνηση και να επιτύχει το υψηλότερο ψήφισμα βημάτων.
Επιλέξτε μια έκδοση βασικών γραμμών ή ζητήστε την προσαρμοσμένη διαμόρφωσή σας.
Χαρακτηριστικά γνωρίσματα:
Άγγελος βημάτων
|
1.8 ° |
Μέγεθος Fram
|
42 χιλ. |
Αριθμός φάσης
|
2 - φάση |
Εκτιμημένο ρεύμα
|
0.95Amp |
Κράτημα της ροπής
|
98mN.m |
Αντίσταση
|
3.2 Α.Μ. |
Αυτεπαγωγή
|
2.7mH |
Αδράνεια στροφέων
|
12g-εκατ. ² |
Βάρος μηχανών
|
0,14 κλ |
Κωδικοποιητής Pulsh
|
2500 |
Σύνδεση
|
Διπολικός |
Μηχανή
Γωνία βημάτων: 1.8°
Μέγιστη θερμοκρασία: 80°C μέγιστο
Περιβαλλοντική θερμοκρασία: -20 °C σε 50°C
Θερμοκρασία -20 αποθήκευσης: °C σε 100°C
Σειρά υγρασίας (%): 85% ή λιγότεροι, non-condensing
Μόνωση καλωδίων μαγνητών: Κατηγορία Ψ 130 βαθμοί Κελσίου
Αντίσταση μόνωσης: ωμ 100M σε 500 VDC
Διηλεκτρική δύναμη: 500 VDC για 1 λ.
Κωδικοποιητής
Τάση: 5 β
Παραγωγή: Α + Α - Β + Β - Ζ + Ζ -
Πρότυπο | Κράτημα της ροπής | Γωνία βημάτων | Μήκος | Τύπος άξονα | Εκτιμημένο ρεύμα |
42SHD4950 | 0.13N.m | 1.8° | 20mm | Δ άξονας-20mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34mm | Δ άξονας-20mm | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | 40mm | Δ άξονας-20mm | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | 48mm | Δ άξονας-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60mm | Δ άξονας-24mm | 2.1A |
