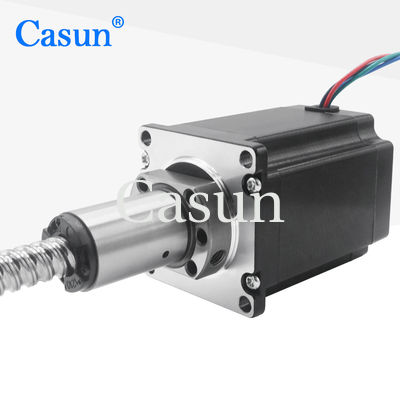

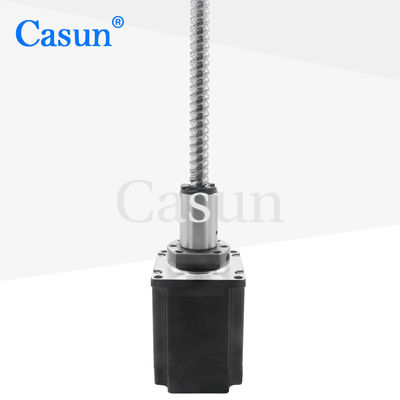

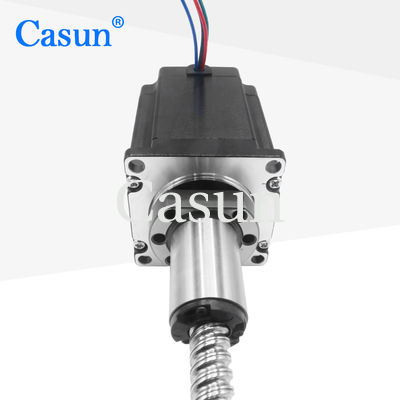

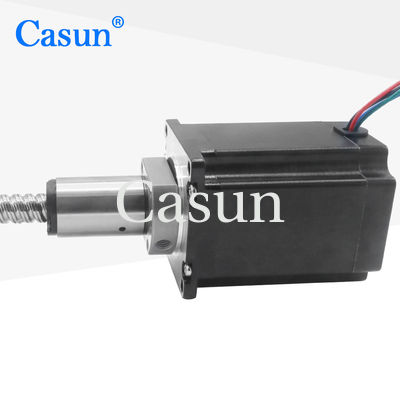

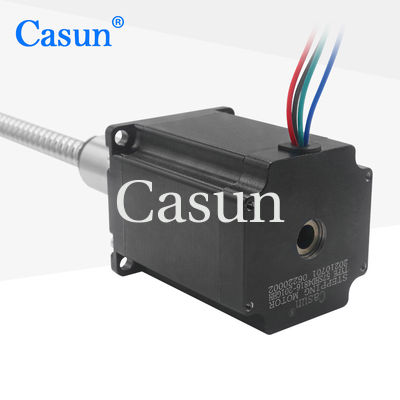

2000mNm 4A NEMA 23 Stepper βιδών σφαιρών υβριδικός γραμμικός ενεργοποιητής 76mm 24mm μηχανών

2000mNm 4A NEMA 23 Stepper βιδών σφαιρών υβριδικός γραμμικός ενεργοποιητής 76mm 24mm μηχανών

Ονομασία μάρκας:	Casun
Αριθμός μοντέλου:	57SHD4816-201GHH
Επικαιροποίηση:	1 τεμ
Τιμή:	$100-$102
Όροι πληρωμής:	D/a, t/t, l/c, d/p
Δυνατότητα Προμήθειας:	40000+PCS+μήνας

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,ROHS,ISO

Χρώμα:

Μαύρος

Ρεύμα:

3Α

Ροπή συγκράτησης:

2000mN.m

Προσαρμοσμένο:

Ο κινητήρας μπορεί να σχεδιαστεί και να κατασκευαστεί με εξατομικευμένο αίτημα.

Προσαρμοσμένο:

Ο κινητήρας μπορεί να σχεδιαστεί και να κατασκευαστεί με εξατομικευμένο αίτημα.

Συσκευασία λεπτομέρειες:

Χαρτοκιβώτιο: 38x29xc14m

Δυνατότητα προσφοράς:

40000+PCS+μήνας

Επισημαίνω:

βίδα σφαιρών 4A NEMA 23

2000mNm NEMA 23

Stepper βιδών σφαιρών 76mm 24mm μηχανή

Περιγραφή προϊόντων

2000mNm 4A NEMA 23 Βιδωτός Κινητήρας Βηματικός Υβριδικός Γραμμικός Ενεργοποιητής 76mm 24mm

Επισκόπηση Προϊόντος

Γραμμικός Βηματικός Κινητήρας Nema 23 με Εξωτερική Βίδα Σφαιριδίων με ροπή συγκράτησης 2000mNm, ονομαστικό ρεύμα 4.0A, μήκος 76mm και βίδα με σπείρωμα διαμέτρου 24mm. Διαθέτει μήκος βίδας 201mm, ιδανικό για εφαρμογές τρισδιάστατης εκτύπωσης και συστήματα ελέγχου κίνησης ακριβείας.

Η σειρά υβριδικών βηματικών κινητήρων 42mm προσφέρει ισχυρή ροπή συγκράτησης σε διάφορα μεγέθη. Όταν χρησιμοποιείται με οδηγό μικροβηματισμού, μειώνει τους κραδασμούς και επιτυγχάνει υψηλότερη ανάλυση βήματος. Διατίθεται σε βασικές εκδόσεις ή προσαρμοσμένες διαμορφώσεις.

Βασικά Χαρακτηριστικά

Διατίθενται διπολικές ή μονοπολικές εκδόσεις
Υβριδική κατασκευή βηματικού κινητήρα
Διατίθενται σε εκδόσεις μονής ή διπλής άξονα
Εγκεκριμένο CE και RoHS
Διατίθενται προσαρμογές κατόπιν αιτήματος

Διαστάσεις

Προδιαγραφές Κινητήρα

Προδιαγραφή	Τιμή
Γωνία Βήματος	1.8°
Μέγεθος Πλαισίου	42 mm
Αριθμός Φάσης	2 Φάσεις
Ονομαστικό Ρεύμα	3A
Ροπή Συγκράτησης	2000 mN.m
Αντίσταση	0.95 ohm
Επαγωγή	3.6 mH
Αδράνεια Ρότορα	460 g-cm²
Βάρος Κινητήρα	1.4 kg
Βίδα με Σπείρωμα	SPS01210-2.8
Σύνδεση	Διπολική

Προδιαγραφές Λειτουργίας

Παράμετρος	Προδιαγραφή
Γωνία Βήματος	1.8°
Μέγιστη Θερμοκρασία	80°C μέγιστο
Θερμοκρασία Περιβάλλοντος	-20°C έως 50°C
Θερμοκρασία Αποθήκευσης	-20°C έως 100°C
Εύρος Υγρασίας	85% ή λιγότερο, χωρίς συμπύκνωση
Μόνωση Μαγνητικού Σύρματος	Κλάση Β 130°C
Αντίσταση Μόνωσης	100M Ohm στα 500 VDC
Διηλεκτρική Αντοχή	500 VDC για 1 λεπτό
Ακτινική Τζόγος Άξονα	0.02 Μέγιστο (φορτίο 450g)
Αξονική Τζόγος Άξονα	0.08 Μέγιστο (φορτίο 450g)
Μέγιστη Ακτινική Δύναμη	28N (20mm από τη φλάντζα)
Μέγιστη Αξονική Δύναμη	10N

Διαθέσιμα Μοντέλα

Μοντέλο	Ροπή Συγκράτησης	Γωνία Βήματος	Μήκος Κινητήρα	Τύπος Άξονα	Ονομαστικό Ρεύμα
42SHD4950	0.13N.m	1.8°	20mm	Άξονας D-20mm	1.0A
42SHD4003	0.26N.m	1.8°	34mm	Άξονας D-20mm	0.4A
42SHD0261	0.45N.m	1.8°	40mm	Άξονας D-20mm	1.68A
42SHD4425	0.59N.m	1.8°	48mm	Άξονας D-24mm	2.0A
42SHD4813	0.8N.m	1.8°	60mm	Άξονας D-24mm	2.1A

Προσαρμοσμένες Λύσεις Κινητήρων

Εάν ο τυπικός μας κινητήρας δεν μπορεί να καλύψει τις ανάγκες σας, μπορούμε να προσαρμόσουμε τον κινητήρα σύμφωνα με τις απαιτήσεις σας. Το προσαρμοσμένο περιεχόμενο περιλαμβάνει, αλλά δεν περιορίζεται σε ειδικούς άξονες, παραμέτρους περιέλιξης, διαστάσεις εγκατάστασης, καλώδια με ειδικές απαιτήσεις, συνδετήρες και άλλα.

Διαθέσιμες Επιλογές

Κωδικοποιητής

Φρένο

Μειωτήρας

Άξονας

Παρακαλούμε κάντε κλικ στο κουμπί "Λήψη προσφοράς" παρακάτω για να μας πείτε τις απαιτήσεις σας.

Λήψη Προσφοράς
