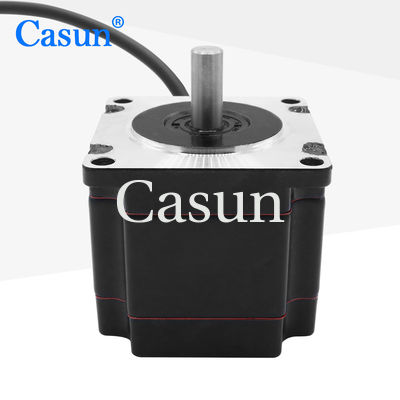

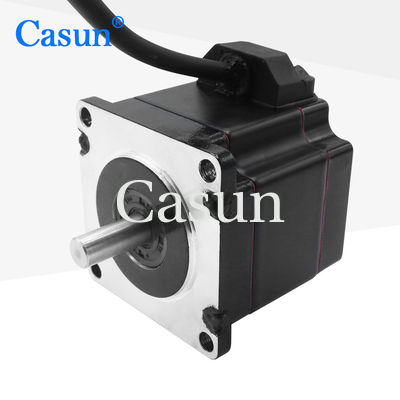

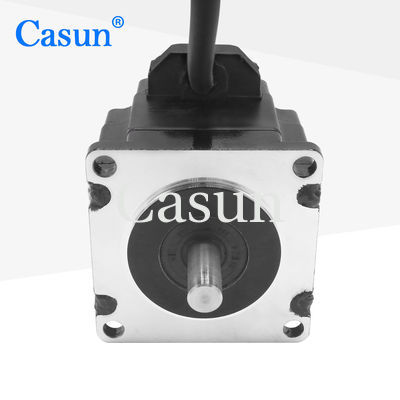

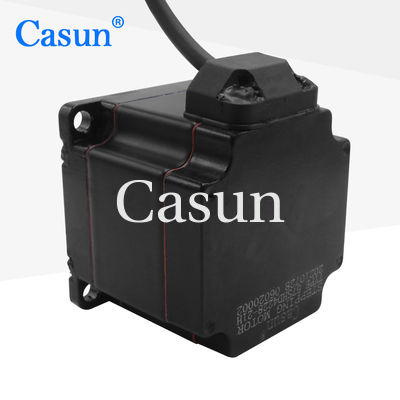

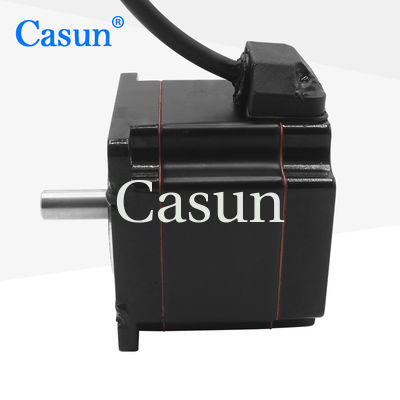

Η 57mm υβριδική Stepper μηχανή μπορεί ακριβώς να ελέγξει τη γωνία περιστροφής, κατάλληλη για τους τομείς που απαιτούν το μεγάλης ακρίβειας έλεγχο
Ταχύτητα απάντησης επιπέδων χιλιοστών του δευτερολέπτου, κατάλληλη για τις καταστάσεις με τις απαιτήσεις απάντησης υψηλής ταχύτητας
Χαρακτηριστικά γνωρίσματα:
Άγγελος βημάτων |
1.8 ° |
Μέγεθος Fram |
57 χιλ. |
Αριθμός φάσης |
2 - φάση |
Εκτιμημένο ρεύμα |
2.5 Α |
Κράτημα της ροπής |
1100 mN.m |
Αντίσταση |
1,15 ωμ |
Αυτεπαγωγή |
3.3 mH |
Αδράνεια στροφέων |
72 γ-εκατ. ² |
Βάρος μηχανών |
0,62 κλ |
Αριθμός μολύβδων |
4 |
Σύνδεση |
Διπολικός |
Γωνία βημάτων: 1.8°
Μέγιστη θερμοκρασία: 80°C μέγιστο
Περιβαλλοντική θερμοκρασία: -20 °C σε 50°C
Θερμοκρασία -20 αποθήκευσης: °C σε 100°C
Σειρά υγρασίας (%): 85% ή λιγότεροι, non-condensing
Μόνωση καλωδίων μαγνητών: Κατηγορία Ψ 130 βαθμοί Κελσίου
Αντίσταση μόνωσης: ωμ 100M σε 500 VDC
Διηλεκτρική δύναμη: 500 VDC για 1 λ.
Πρότυπο | Κράτημα της ροπής | Γωνία βημάτων | Μήκος | Τύπος άξονα | Εκτιμημένο ρεύμα |
57SHD4013-21B | 0.6N.m | 1.8° | 41mm | Δ άξονας-21mm | 1.0A |
57SHD4415-21B | 1.1N.m | 1.8° | 54mm | Δ άξονας-21mm | 3.0A |
57SHD4816-21B | 2.0N.m | 1.8° | 76mm | Δ άξονας-21mm | 3.0A |
57SHD4913-21B | 2.5N.m | 1.8° | 83mm | Δ άξονας-21mm | 3.0A |
57SHD4934-20B | 3.0N.m | 1.8° | 100mm | Δ άξονας-20mm | 3.0A |
Μεταφορτώστε
Κωδικοποιητής |
Φρένο |
Κιβώτιο ταχυτήτων |
Άξονας |
