Υβριδικός βηματικός κινητήρας
Created with Pixso.

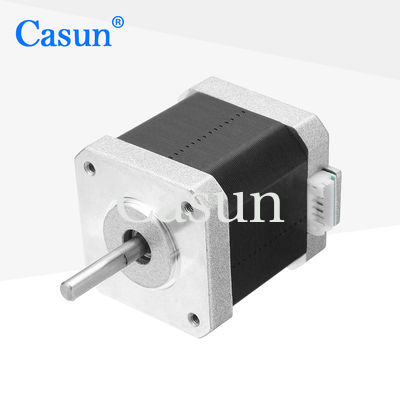

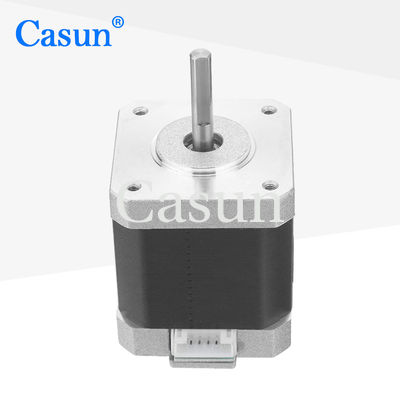

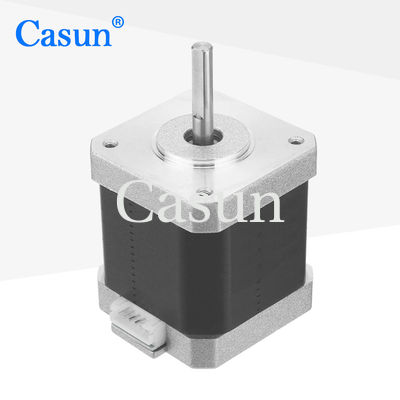

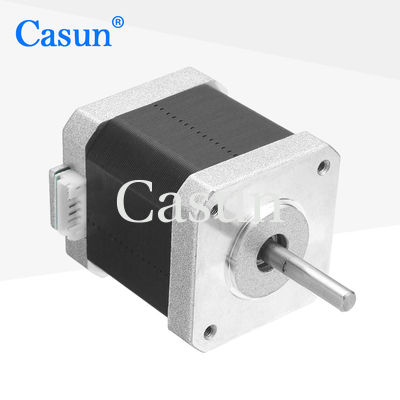

Διφασική Stepper Casun 480mNm μηχανή 48mm 1,8 βαθμός NEMA 17

Διφασική Stepper Casun 480mNm μηχανή 48mm 1,8 βαθμός NEMA 17

Ονομασία μάρκας: Casun
Αριθμός μοντέλου: 42SHD0425-24B
Επικαιροποίηση: 1pc
Τιμή: $3.14-$5
Όροι πληρωμής: D/A, T/T, L/C, D/P
Supply Ability: 40000+PCS+Month
Πληροφορίες λεπτομέρειας
Τόπος καταγωγής:
Κίνα
Πιστοποίηση:
CE,ROSH,ISO
Άγγελος βημάτων:
1.8°
Κράτημα της ροπής:
480mN.m
Τρέχων:
1.5A
Μήκος κινητήρα:
48mm
Άξονας:
Αλέθοντας τον επίπεδο άξονα 24mm μήκος
Προσαρμοσμένο:
Ο κινητήρας μπορεί να σχεδιαστεί και να κατασκευαστεί με εξατομικευμένο αίτημα.
Συσκευασία λεπτομέρειες:
Χαρτοκιβώτιο: 36x29x14cm
Επισημαίνω:

480mNm διφασική Stepper μηχανή

,

48mm 1

,

8 βαθμός NEMA 17

Περιγραφή προϊόντων

Σε μια σειρά των μεγεθών, η 42mm υβριδική Stepper σειρά μηχανών παρέχει την ισχυρή ροπή εκμετάλλευσης.



Για να ελαττώσει τη δόνηση και να παραγάγει ένα μεγαλύτερο ψήφισμα βημάτων, χρήση με έναν microstepping οδηγό.



Επιλέξτε μια τυποποιημένη έκδοση ή ζητήστε μια ειδικά διαμορφωμένη έκδοση.



Χαρακτηριστικά γνωρίσματα:

  • Οι εκδόσεις unipolar ή διπολικός προσφέρονται.

  • Για τον ηλεκτρονικό βιομηχανικό εξοπλισμό και τον εξοπλισμό βιομηχανίας υψηλής τεχνολογίας

  • Διαθέσιμος στις παραλλαγές με έναν ενιαίο ή διπλό άξονα

  • Ειδικές έρευνα και ανάπτυξη κατασκευής

  • Με μια ιστορία 12-έτους σε Κίνα και περισσότερους από 800 πελάτες που εξυπηρετούνται





Προδιαγραφές μηχανών



Άγγελος βημάτων

1.8 °

Μέγεθος Fram

42 χιλ.

Αριθμός φάσης

2 - φάση

Εκτιμημένο ρεύμα

1.5 Α

Κράτημα της ροπής

480 mN.m

Αντίσταση

2,0 ωμ

Αυτεπαγωγή

2.8 mH

Αδράνεια στροφέων

72 γ-εκατ. ²

Βάρος μηχανών

0,38 κλ

Αριθμός μολύβδων

4

Σύνδεση

Διπολικός

Εμφάνιση

Διφασική Stepper Casun 480mNm μηχανή 48mm 1,8 βαθμός NEMA 17 0

Διαστάσεις



Διφασική Stepper Casun 480mNm μηχανή 48mm 1,8 βαθμός NEMA 17 1


Προδιαγραφές λειτουργίας

Γωνία βημάτων: 1.8°

Μέγιστη θερμοκρασία: 80°C μέγιστο

Περιβαλλοντική θερμοκρασία: -20 °C σε 50°C

Θερμοκρασία -20 αποθήκευσης: °C σε 100°C

Σειρά υγρασίας (%): 85% ή λιγότεροι, non-condensing

Μόνωση καλωδίων μαγνητών: Κατηγορία Ψ 130 βαθμοί Κελσίου

Αντίσταση μόνωσης: ωμ 100M σε 500 VDC

Διηλεκτρική δύναμη: 500 VDC για 1 λ.







Καμπύλες ροπής















Υποπρότυπα

Πρότυπο Κράτημα της ροπής Γωνία βημάτων Μήκος μηχανών Τύπος άξονα Εκτιμημένο ρεύμα
42SHD4950 0.13N.m 1.8° 20mm Δ άξονας-20mm 1.0A
42SHD4003 0.26N.m 1.8° 34mm Δ άξονας-20mm 0.4A
42SHD0261 0.45N.m 1.8° 40mm Δ άξονας-20mm 1.68A
42SHD4425 0.59N.m 1.8° 48mm Δ άξονας-24mm 2.0A
42SHD4813 0.8N.m 1.8° 60mm Δ άξονας-24mm 2.1A





Μεταφορτώστε

Εάν η τυποποιημένη μηχανή μας δεν μπορεί να ικανοποιήσει τις ανάγκες σας,

μπορούμε να προσαρμόσουμε τη μηχανή σύμφωνα με τις ανάγκες σας


Το προσαρμοσμένο περιεχόμενο περιλαμβάνει αλλά δεν περιορίζεται στους ειδικούς άξονες, τις παραμέτρους τυλίγματος, τις διαστάσεις εγκαταστάσεων, τα καλώδια μολύβδου με τις ειδικές απαιτήσεις, τους συνδετήρες, κ.λπ.

Επιλογές:

Κωδικοποιητής

Φρένο

Κιβώτιο ταχυτήτων

Άξονας

Διφασική Stepper Casun 480mNm μηχανή 48mm 1,8 βαθμός NEMA 17 2 Διφασική Stepper Casun 480mNm μηχανή 48mm 1,8 βαθμός NEMA 17 3 Διφασική Stepper Casun 480mNm μηχανή 48mm 1,8 βαθμός NEMA 17 4 Διφασική Stepper Casun 480mNm μηχανή 48mm 1,8 βαθμός NEMA 17 5



Παρακαλώ χτυπήστε το κουμπί «παίρνει ενός αποσπάσματος» για να μας πει κατωτέρω τις απαιτήσεις σας.
