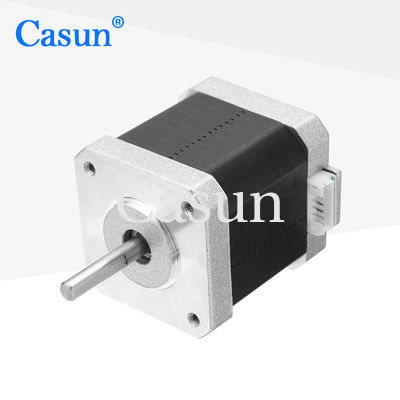

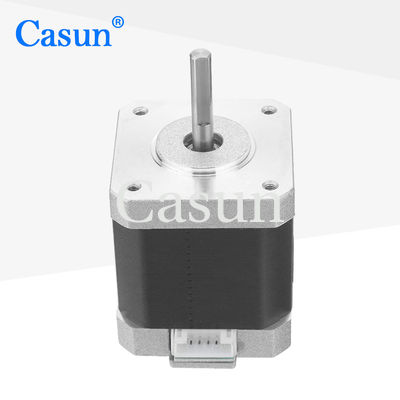

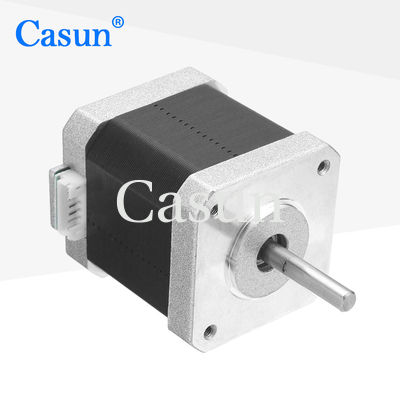

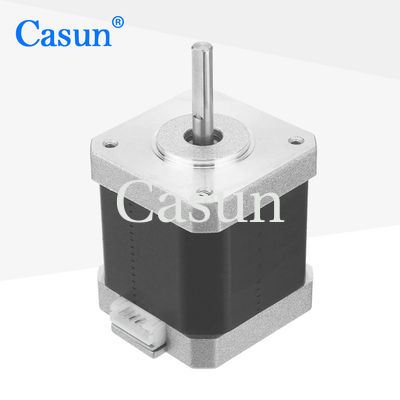

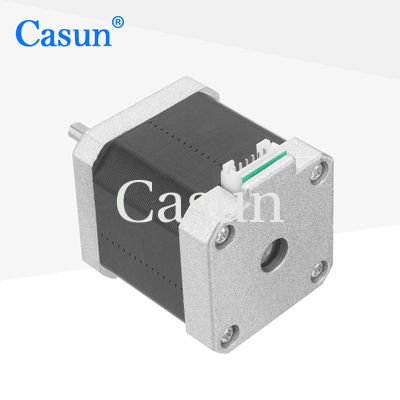

Η 42mm υβριδική Stepper σειρά μηχανών είναι μια ψηφιακή μηχανή με τις πολύ ακριβείς γωνίες βημάτων.
Μπορούν να λειτουργήσουν σταθερά για πολύ καιρό και δεν επηρεάζονται εύκολα από την εξωτερική παρέμβαση.
Χαρακτηριστικά γνωρίσματα:
Άγγελος βημάτων |
1.8 ° |
Μέγεθος Fram |
42 χιλ. |
Αριθμός φάσης |
2 - φάση |
Εκτιμημένο ρεύμα |
0,5 Α |
Κράτημα της ροπής |
420 mN.m |
Αντίσταση |
24 ωμ |
Αυτεπαγωγή |
32 mH |
Αδράνεια στροφέων |
72 γ-εκατ. ² |
Βάρος μηχανών |
0,38 κλ |
Αριθμός μολύβδων |
4 |
Σύνδεση |
Διπολικός |
Γωνία βημάτων: 1.8°
Μέγιστη θερμοκρασία: 80°C μέγιστο
Περιβαλλοντική θερμοκρασία: -20 °C σε 50°C
Θερμοκρασία -20 αποθήκευσης: °C σε 100°C
Σειρά υγρασίας (%): 85% ή λιγότεροι, non-condensing
Μόνωση καλωδίων μαγνητών: Κατηγορία Ψ 130 βαθμοί Κελσίου
Αντίσταση μόνωσης: ωμ 100M σε 500 VDC
Διηλεκτρική δύναμη: 500 VDC για 1 λ.
Πρότυπο | Κράτημα της ροπής | Γωνία βημάτων | Μήκος μηχανών | Τύπος άξονα | Εκτιμημένο ρεύμα |
42SHD4950 | 0.13N.m | 1.8° | 20mm | Δ άξονας-20mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34mm | Δ άξονας-20mm | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | 40mm | Δ άξονας-20mm | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | 48mm | Δ άξονας-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60mm | Δ άξονας-24mm | 2.1A |
Μεταφορτώστε
Κωδικοποιητής |
Φρένο |
Κιβώτιο ταχυτήτων |
Άξονας |
Μας ελάτε σε επαφή με ανά πάσα στιγμή
