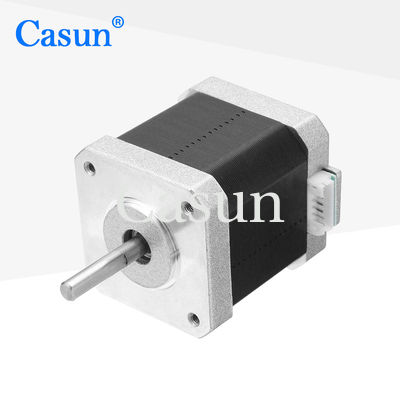

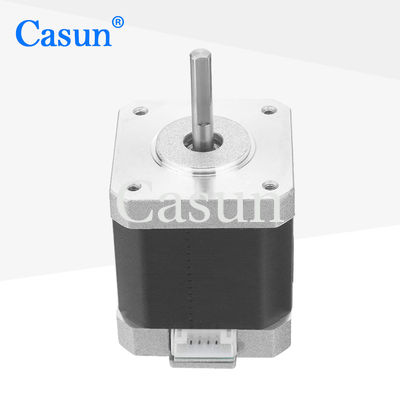

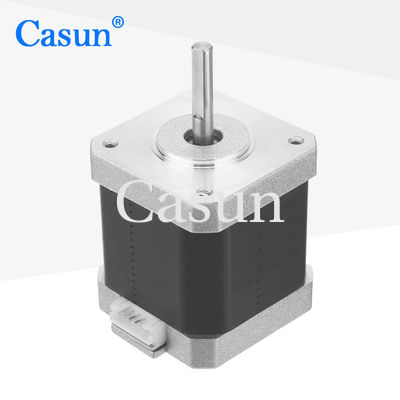

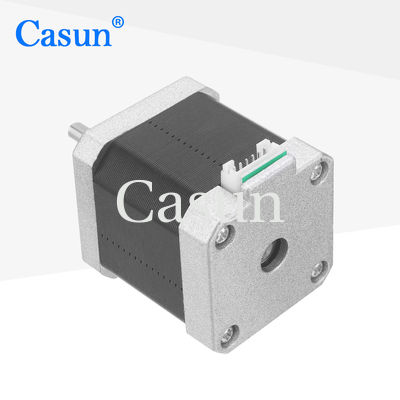

Η stepper πλαισίων 42mm μηχανή έχει συνήθως μια υψηλή περιστροφική ικανότητα ταχύτητας και μπορεί να ολοκληρώσει τη γρήγορες επιτάχυνση και την επιβράδυνση σε ένα λίγο χρονικό διάστημα.
Εκτυπωτές, μηχανές χάραξης, τρισδιάστατοι εκτυπωτές, και ρομπότ
Χαρακτηριστικά γνωρίσματα:
Άγγελος βημάτων |
1.8 ° |
Μέγεθος Fram |
42 χιλ. |
Αριθμός φάσης |
2 - φάση |
Εκτιμημένο ρεύμα |
1.0 Α |
Κράτημα της ροπής |
500 mN.m |
Αντίσταση |
5,6 ωμ |
Αυτεπαγωγή |
12.4 mH |
Αδράνεια στροφέων |
72 γ-εκατ. ² |
Βάρος μηχανών |
0,38 κλ |
Αριθμός μολύβδων |
4 |
Σύνδεση |
Διπολικός |
Γωνία βημάτων: 1.8°
Μέγιστη θερμοκρασία: 80°C μέγιστο
Περιβαλλοντική θερμοκρασία: -20 °C σε 50°C
Θερμοκρασία -20 αποθήκευσης: °C σε 100°C
Σειρά υγρασίας (%): 85% ή λιγότεροι, non-condensing
Μόνωση καλωδίων μαγνητών: Κατηγορία Ψ 130 βαθμοί Κελσίου
Αντίσταση μόνωσης: ωμ 100M σε 500 VDC
Διηλεκτρική δύναμη: 500 VDC για 1 λ.
Πρότυπο | Κράτημα της ροπής | Γωνία βημάτων | Μήκος μηχανών | Τύπος άξονα | Εκτιμημένο ρεύμα |
42SHD4950 | 0.13N.m | 1.8° | 20mm | Δ άξονας-20mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34mm | Δ άξονας-20mm | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | 40mm | Δ άξονας-20mm | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | 48mm | Δ άξονας-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60mm | Δ άξονας-24mm | 2.1A |
Μεταφορτώστε
Κωδικοποιητής |
Φρένο |
Κιβώτιο ταχυτήτων |
Άξονας |
Μας ελάτε σε επαφή με ανά πάσα στιγμή
